MS锡镀层JST刀片式连接器端子结构

　　这类刀片式连接器端子，在低压信号回路、小功率电源传输场景里应用极广，从消费类电子的内部线束对接，到工业控制板卡的外接端口扩展，再到小型机电设备的模组化接线，都能看到这类结构的身影。它的核心作用是实现两个独立电路单元的快速插拔导通，相比焊接式接线，能大幅降低现场装配、后期维护的接线耗时，也能避免虚焊、焊锡残留带来的接触不良隐患。

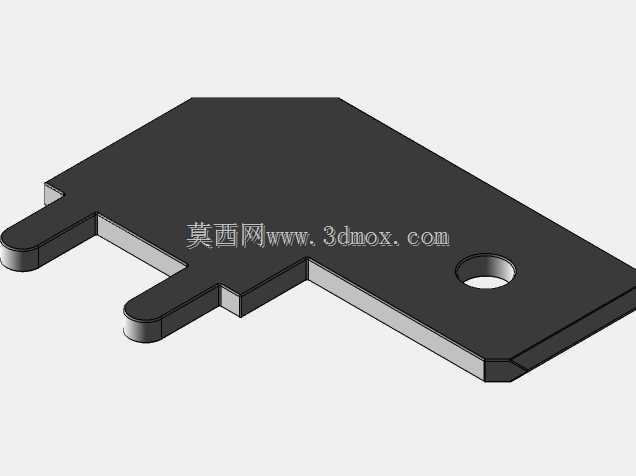

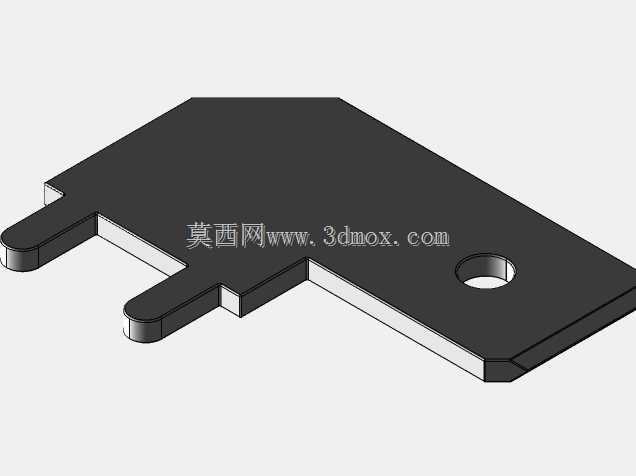

　　从功能特性上看，该端子采用刀片式插合结构，插合端做了圆弧过渡处理，插入对应母座时能自动导正位置，不会因为装配对位偏差刮伤母座内部的接触弹片，插合到位后能保持稳定的接触正压力，在常规振动工况下也不会出现瞬断问题。表面的镀锡层一方面能降低铜基基材的接触电阻，减少大电流通过时的接头发热，另一方面也能提升基材的防氧化能力，在常规仓储、非强腐蚀工况下长期存放也不会出现接触表面氧化发黑的问题。端子本体上预留的凸耳结构，并非多余设计，一方面是插合到位后能和母座上的卡位结构配合，形成防脱锁止，避免外力拉扯线束时端子从母座中脱出；另一方面在部分需要额外固定的场景里，也能通过凸耳部位点胶、压接辅助固定件，进一步提升连接可靠性。端子上的圆形安装孔，是为螺丝固定预留的结构，在不需要插拔的永久连接场景里，可以直接通过铜螺丝将端子压接在对应的接线铜排上，实现更低接触电阻的固定连接，适配不同的装配需求。

　　设计这类端子的时候，首先要平衡插拔力和接触可靠性的关系：插片的厚度公差需要严格控制，厚度偏大会导致插拔力过大，现场装配困难，甚至会顶坏母座内部的弹性结构；厚度偏小则会导致插合后接触间隙过大，接触电阻飙升，长期通电发热会加速接触面氧化，最终引发连接失效。其次是插片边缘的倒角处理，除了插合端的大圆弧导正，插片两侧的边缘也需要做微小的圆角处理，避免锋利的边缘切割母座内部的接触弹片镀层，破坏母座的接触性能。凸耳的位置设计也需要反复校核，既要保证卡位时的锁止力度足够，又不能因为凸耳突出过多影响相邻端子的排布，毕竟这类连接器往往是多pin位并排使用，端子之间的间距很小，任何多余的突出结构都可能导致相邻端子干涉，无法顺利装入胶壳。

　　从安装边界来看，该端子的插合段长度、厚度都适配标准的JST对应系列母座，安装孔的中心到插合端面的距离，是按照常用接线端子排的固定孔位间距设计的，直接替换同规格端子不需要调整安装孔位。端子尾部的压接区域尺寸，适配常规线径的电子线压接，压接后能同时实现线芯的导通连接和线皮的应力释放，拉扯线束时外力会作用在压线皮的压接翼上，不会直接拉扯线芯和端子的连接部位，避免线芯被拉断。整个端子的外形轮廓没有多余的突出结构，装入胶壳后表面和胶壳端面齐平，不会因为端子突出导致装配时和周边结构件发生干涉，在紧凑的设备内部布线场景里，能有效节省安装空间。

　　实际选型应用的时候，需要注意该端子的载流量和表面镀层的适配场景，镀锡层适合常规的室内工业、消费电子场景，如果是长期处于高温、高腐蚀的工况，就需要更换镀银或者镀金层的同结构端子。另外多pin位使用时，要注意每个回路的电流不要超过端子的额定载流，避免单pin过流发热传导到相邻端子，导致整个连接器的温度超标。在三维建模过程中，这类端子的建模重点在于插合面的公差配合、凸耳的卡位尺寸、安装孔的位置精度，这些尺寸直接影响后续的装配验证，如果建模时尺寸偏差过大，3D打印样件或者开模后就会出现插合困难、锁止失效、安装孔对不上的问题，因此建模时需要严格按照连接器的行业标准尺寸来绘制，同时预留合理的公差余量，保证实际生产出来的零件能顺利装配。
