剂量计配套多接口分流杆状结构件

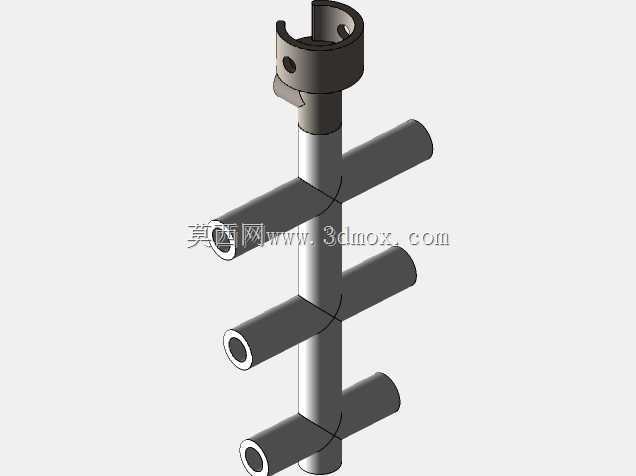

　　这款杆状结构件主要配套剂量计量设备使用，在流体类剂量计量场景中承担介质分流、路径导向的核心作用，常见于小流量药剂配比、实验试剂定量输送、精细化工质加注这类对分流均匀性有明确要求的工位。从实际使用场景来看，这类构件需要长期接触定量输送的流体介质，部分工况下还会伴随轻微的管路振动，因此结构设计上首先要保证连接位置的密封可靠性，同时要兼顾多支路输出的位置精度，避免因支管角度偏差导致各通路流量差超出计量允许误差范围。

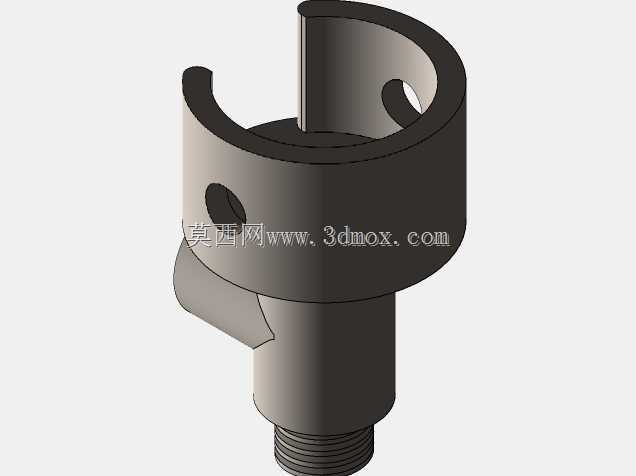

　　设计阶段首先确定了主体的杆式承载结构，顶部采用开式卡箍连接结构，卡箍上预留的两个定位孔用于和剂量计的输出端做锁紧固定，卡箍内侧的圆弧面完全匹配对接端的外圆轮廓，安装时可以实现快速对位，不需要额外做同轴度调校，卡箍侧面延伸的小挡边结构，能够在安装到位后形成轴向限位，避免设备运行过程中杆体受流体冲击出现轴向窜动。主体杆身采用等直径圆杆结构，表面做光滑过渡处理，没有多余的凸台或棱角，一方面减少流体介质在杆身表面的残留挂壁，另一方面也降低加工过程中的成型难度，常规车削工序即可完成主体杆身的粗精加工。

　　杆身沿轴向等距分布五组横向支管，每组支管采用垂直于杆身轴线的布置方式，支管为空心管状结构，内孔与杆身内部的主流道连通，介质从顶部接入后可以通过主流道均匀分配到各个横向支管输出。支管的外圆尺寸统一，能够适配同规格的快插接头或软管连接，相邻支管之间的轴向间距经过严格核算，既保证各支路连接管路时有足够的操作空间，不会出现相邻管路干涉的问题，也控制了整体杆身的长度，避免构件过长导致安装后悬臂量过大引发振动。支管与主杆的连接位置做了圆弧过渡处理，消除直角连接处的应力集中点，即使在带压输送工况下，连接位置也不会出现应力开裂的问题，同时圆弧过渡也能减少流道内部的介质紊流，降低各支路的流量偏差。

　　从安装边界来看，构件整体的最大外径由顶部卡箍结构决定，安装时需要预留的径向操作空间以卡箍外径为基准，两侧留出锁紧件的操作余量即可；轴向安装尺寸从卡箍顶端到最下方支管的底端计算，安装时需要确认下方预留足够的管路弯曲空间，避免最下方支管连接的软管出现死折影响通流。支管的伸出长度经过优化，既保证接头连接时有足够的插接深度，也不会因为伸出过长导致支管受外力时出现弯矩过大的问题，日常维护时不需要拆卸整个构件，即可单独更换任意支管上的连接管路，拆装效率较高。

　　结构细节上，所有流道的内壁都做了光滑处理，没有加工台阶或毛刺，避免介质中的微小杂质在流道内堆积造成堵塞，对于有洁净要求的计量场景，这种光滑流道也更容易完成清洗消杀，不会出现介质残留交叉污染的问题。顶部卡箍的开口尺寸经过匹配设计，和对接端安装后可以实现无间隙贴合，配合密封件即可满足低压工况下的密封要求，不需要额外增加密封结构，简化了整体的装配流程。整个构件没有复杂的异形曲面，所有特征都可以通过常规的机械加工工艺实现，加工成本可控，同时各部分的尺寸公差设置合理，关键配合位置选用中等精度公差即可满足使用要求，不需要过高的加工精度就能保证装配后的使用性能，适合批量配套生产。
