剖视结构航空喷气发动机三维设计

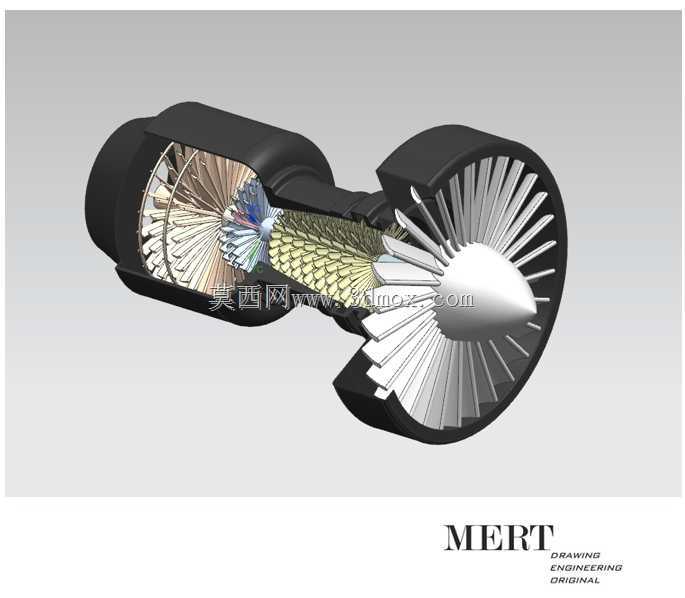

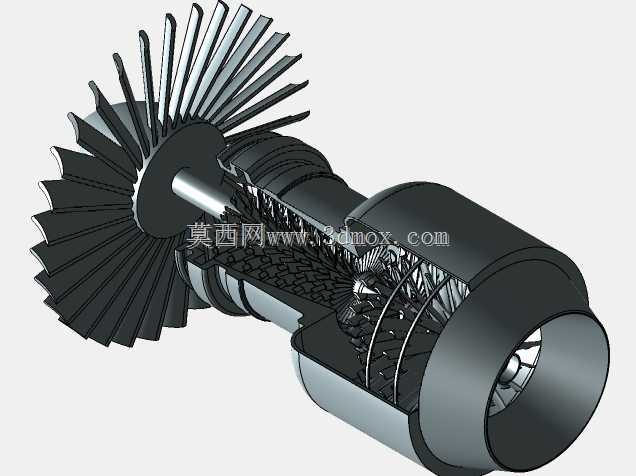

　　本次呈现的喷气发动机三维结构，采用半剖视的展示形式，完整呈现了从进气端到排气端的全部核心流道与转子、静子组件布局，可直接用于航空动力类课程教学演示、航空爱好者结构认知学习，也能作为小型涡喷类动力装置研发阶段的结构参考蓝本。从实际应用场景来看，这类结构的喷气发动机是固定翼航空器、巡航类无人飞行器的核心动力来源，依靠进气道吸入来流，经多级压气机压缩后在燃烧室与燃油混合燃烧，高温高压燃气驱动涡轮做功后高速喷出产生推力，整套工作循环的效率直接决定了飞行器的航程、载荷能力与飞行速度上限。

　　从功能特性来看，该模型完整还原了大涵道比涡扇发动机的核心流道逻辑：前端大直径风扇组件既负责外涵道的大流量空气推进，也为内涵道的压气机段提供初始增压来流；多级轴流压气机采用逐级减小的叶栅通道设计，每一级转子叶片带动气流加速增压，配合静子叶片调整气流方向，保证进入燃烧室的空气压力达到燃烧工况要求；环形燃烧室布置在压气机与高压涡轮之间，采用周向均匀布置的燃油喷嘴结构，保证油气混合均匀，燃烧充分稳定；高压涡轮与低压涡轮采用不同的叶片冷却结构设计，承受燃烧室出口的高温燃气冲击，分别驱动高压压气机与前端风扇转动，完成动力的内部传递；尾喷管采用收敛型流道设计，将燃气的剩余压力能转化为动能，高速喷出产生最终推力。

　　设计思路上，整套转子组件采用同轴心布局，所有转动部件的旋转轴线与发动机整机轴线完全重合，保证高速转动下的动平衡精度，避免运转过程中出现过大的振动载荷；静子机匣采用分段式拼接结构，分别对应风扇段、压气机段、燃烧室段、涡轮段，既方便加工装配过程中的公差控制，也便于后期维护时的局部拆解检修；叶片的叶型采用符合气动规律的扭向设计，从叶根到叶顶的安装角逐渐变化，适配不同半径处的圆周速度差异，减少气流在叶栅通道内的流动损失，提升整机组的气动效率。

　　从安装边界与尺寸逻辑来看，该结构的整机外形为回转体构型，最大外径出现在前端风扇段的机匣位置，向后直径逐步收窄，整体安装接口集中在机匣外侧的安装节位置，用于将发动机固定在飞行器的机翼吊舱或机身尾部安装舱内；进气端的整流帽罩采用流线型椭球构型，减少进气过程的气流阻力，避免来流在进气口处产生分离涡流；所有转子叶片与机匣之间预留了符合热膨胀要求的微小间隙，既避免运转过程中叶片受热伸长与机匣发生刮蹭，也尽量减少叶顶间隙带来的漏气损失，保证压气机与涡轮的工作效率。

　　在结构细节处理上，压气机段的叶片数量逐级变化，适配不同压力等级下的气流流量需求；涡轮段的叶片采用带内部冷却通道的结构构型，可在高温燃气环境下维持材料的结构强度，满足长时间持续运转的工况要求；燃烧室的火焰筒壁面设计有均匀分布的冷却气孔，引入压气机出口的低温空气在壁面形成冷却气膜，隔绝高温燃气对火焰筒壁面的直接烧蚀，延长燃烧室的使用寿命。整套结构的三维建模过程中，所有回转面均采用同轴心约束，叶片阵列采用周向均布的阵列逻辑，保证各叶片之间的安装角度误差控制在气动设计允许的范围内，可直接用于后续的气动仿真、结构强度校核的前处理模型使用，也能作为3D打印实体教具的结构源文件，支撑航空动力科普、结构教学等场景的使用需求。
