机加工手动夹紧台虎钳结构设计

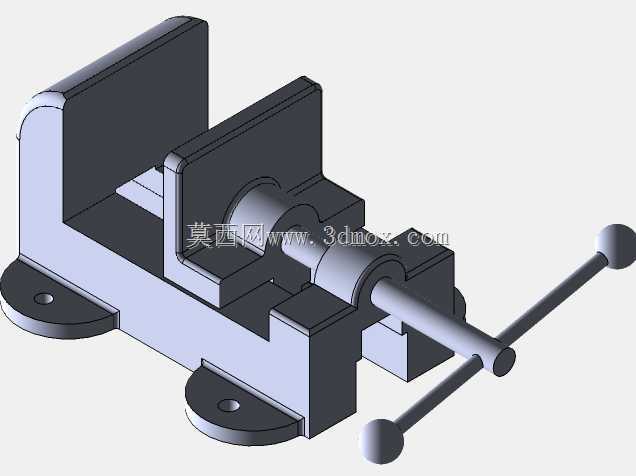

　　在常规机加工、钳工修配、小型零件装配的作业场景里，这类手动螺杆驱动的夹紧装置是工位上最基础也最高频的工装之一，它不需要外接气源、液压源或者电源，完全依靠人力操作就能完成工件的可靠夹持，不管是台式钻床的钻孔工位、钳工台的锉削修配工位，还是小型铣床的轻负荷铣削工位，都能看到这类结构的应用，甚至很多维修班组的移动工位上，也会搭配小型化的同结构虎钳来完成零散零件的固定作业。从结构功能来看，这套夹紧装置依靠固定钳身与活动钳身的V型或者平面钳口配合，通过梯形螺杆的转动带动活动钳身沿导轨方向做直线进给，梯形螺纹的自锁特性可以保证夹持过程中不会因为加工振动出现松脱，钳身底部的两个带孔安装耳是用来完成工位固定的，

　　作业时可以通过螺栓穿过安装孔将整个虎钳锁紧在工作台台面的T型槽或者预留安装孔位上，避免夹持工件受力时整体出现位移。设计这类虎钳结构的时候，首先要考虑的是钳口的开合行程范围，要覆盖日常作业中常见的小型零件装夹尺寸，同时活动钳身的导向结构要做足够的配合间隙控制，间隙过大会导致夹持时活动钳身上翘，影响装夹的平行度，间隙过小则会在长期使用进入铁屑后出现卡滞，因此导向面通常会设计一定的储屑槽结构，减少日常维护的频次。钳口部分的设计通常会做可更换的淬硬钳口板，通过沉头螺丝固定在固定钳身和活动钳身上，长期使用出现磨损、崩口之后可以直接更换钳口板，不需要整体报废钳身，降低长期使用的成本。螺杆部分的设计要兼顾操作力和夹紧力的平衡，

　　螺杆直径过小会导致夹紧刚性不足，大切削力下螺杆出现弯曲变形，直径过大则会导致转动操作力过大，单人操作难以达到足够的夹紧力，同时螺杆末端的操作杆要做足够的力臂长度，保证普通操作人员不需要借助加力杆就能达到额定的夹紧力矩。安装边界方面，底部两个安装耳的中心距要匹配常规钳工台、小型机床工作台的安装孔位间距，安装孔的直径要适配常用的M10或者M12固定螺栓，整个钳身的总高度要控制在合适范围，避免装夹工件后工件重心过高，导致加工时出现振颤，固定钳身的后端挡块要做足够的厚度加强，因为夹持工件时的反作用力全部由后端挡块承担，壁厚不足会在长期受力后出现开裂变形。从实际使用的角度出发，这类虎钳的导轨面通常会做一定的倒角处理，

　　一方面是去除加工锐边避免操作人员划伤，另一方面也方便日常清理导轨面堆积的铁屑和切削液残留，活动钳身和固定钳身的配合面要做相应的表面硬度处理，提升长期往复运动下的耐磨性能，延长整体使用寿命。在轻负荷的打磨、划线作业场景下，这类虎钳的夹持稳定性完全可以满足作业要求，相比快速夹具类的装夹装置，它的夹持力调节范围更大，既可以夹持薄壁类易变形零件，通过控制螺杆的拧紧力矩避免夹伤工件，也可以通过施加更大的操作力矩夹持钢类零件完成钻、铰等加工工序。很多新手在建模这类结构的时候容易忽略螺杆与活动钳身的连接间隙，实际上螺杆末端会做一个轴用挡圈或者台阶结构，保证螺杆转动的时候不会从活动钳身中脱出，同时又能让螺杆相对于活动钳身自由转动，不会带动活动钳身跟着螺杆一起转动，这个连接部位的间隙设计也很关键，间隙过小会导致螺杆转动卡滞，间隙过大则会导致活动钳身进给时出现窜动，影响装夹精度。另外钳身底部的安装面要保证足够的平面度，安装到工作台之后不会出现翘曲，否则夹持工件时钳身会出现内应力，长期使用会导致钳身变形，影响钳口的平行度精度。
