双吊耳槽轮式导向滑轮结构设计

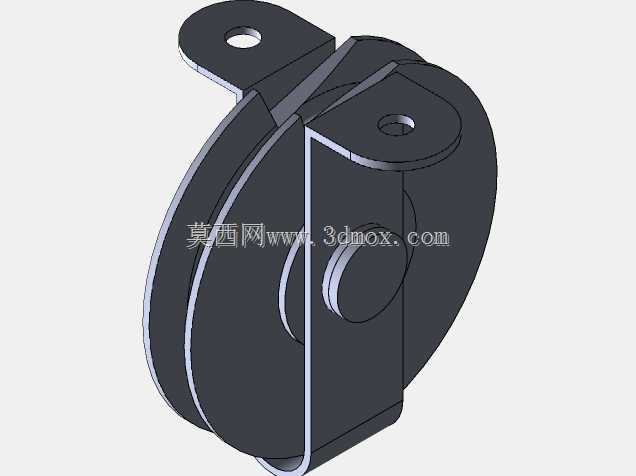

　　该结构属于起重输送、物料搬运系统里的导向承载部件，日常多配套在轻小型起重设备、手动牵引机具、生产线物料导向工位上，核心作用是改变柔索的受力方向，降低柔索运行过程中的摩擦损耗，同时约束柔索的横向窜动，避免柔索脱槽引发设备故障。从结构组成来看，主体采用分体式夹片设计，两片对称的侧板通过中部的轮毂结构定位拼接，侧板上部延伸出两个带安装孔的吊耳，两个吊耳的安装孔同轴度公差控制在0.05mm以内，既可以通过销轴直接铰接在设备机架的固定支座上，也可以配套卸扣实现悬吊式安装，适配不同的安装场景需求。中部的轮槽采用圆弧过渡设计，槽底直径与轮缘宽度的比例经过反复校核，能够适配直径6mm到10mm的钢丝绳或者尼龙牵引绳，槽面的粗糙度控制在Ra3.2，

　　减少柔索运行时的磨损，延长柔索的使用寿命。设计过程中优先考虑了部件的拆装维护性，两片侧板通过轮毂位置的止口定位，不需要额外的定位销，拆解时只需要抽出中部的轮轴即可更换内部的轮体或者轴承，日常维护不需要完全拆卸整个安装支座，大幅降低了现场运维的工作量。安装边界方面，两个吊耳孔的中心距为72mm，吊耳孔直径为11mm，适配M10的铰接销轴，整个部件的总厚度为48mm，轮缘最大直径为120mm，安装时需要预留至少130mm的径向回转空间，轴向预留10mm的窜动间隙，避免运行过程中与周边机架结构发生剐蹭。结构受力层面，两个吊耳的受力点与轮体中心处于同一竖直平面，受力时不会产生额外的偏载力矩，侧板的厚度经过强度校核，在额定载荷1kN的工况下，

　　最大应力出现在吊耳孔的内侧位置，应力值远低于Q235材料的屈服强度，安全系数达到3.5以上，能够满足常规轻载搬运场景的使用需求。轮体与侧板之间预留了0.2mm的间隙，配套自润滑铜套作为转动副，不需要定期加注润滑脂，在粉尘较多的车间、仓储场景下也能长期稳定运行，不会因为粉尘进入转动副出现卡滞问题。侧板的边缘全部做了R2的圆角处理，避免安装维护过程中尖锐边角划伤操作人员，也能减少应力集中，提升部件的抗疲劳性能。在实际生产线应用中，这类导向滑轮常被用在工装板牵引线的转角位置、小型龙门吊的导向支座上、以及仓储货物提升机的柔索导向端，相比单吊耳的滑轮结构，双吊耳的设计抗侧向载荷能力更强，当柔索出现小角度偏斜时，不会出现滑轮整体翻转的问题，

　　运行稳定性更优。设计时还考虑了部件的通用性，所有安装尺寸都参照了轻小型起重配件的通用规范，能够直接替换市面上同规格的标准滑轮，不需要对原有设备的安装位做二次修改，降低了设备改造的成本。轮槽的深度设计为绳径的1.5倍，即使柔索出现一定的松弛，也不会轻易从槽内脱出，减少了设备运行过程中的故障停机概率。
