工业方管焊接工作台架结构设计

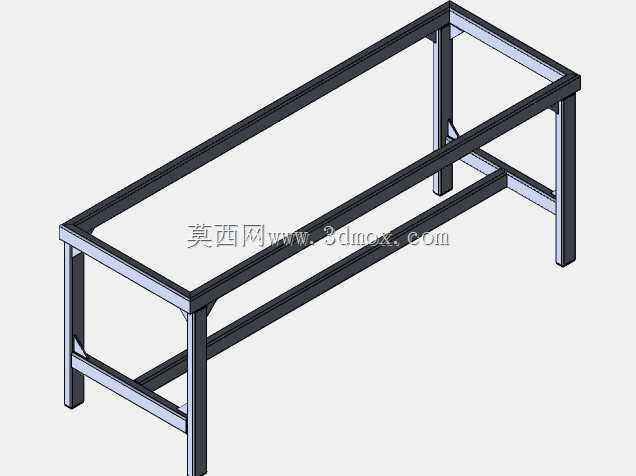

　　在车间装配、工位物料暂存、轻型工装搭载这类日常生产场景里，这类方管焊接成型的台架是应用频次极高的基础承载构件，不同于重型铸铁平台的厚重高成本，这类型材焊接架更适配中小载荷的工位需求，不管是生产线旁的工件中转放置、小型检测设备的承载基座，还是维修工位的操作台面支撑，都能通过调整型材规格、跨距尺寸来匹配实际使用要求。从结构设计逻辑来看，整体采用矩形截面型钢做全框架焊接，主边框选用通长整根型材裁切，避免拼接位置的应力集中，四条竖直支腿直接与边框底面满焊连接，支腿与边框的内角位置加焊三角形加强筋板，抵消台架受偏载时产生的扭矩，防止长期使用后支腿与边框连接位置开焊变形。中间沿长度方向增设的纵向横梁，

　　是为了减小台面板的支撑跨距——如果后续铺设木质、钢板或者防静电台面，跨距过大会导致台面受载后中部下挠，增设这根横梁后，台面的支撑点从四周的边框变成了边框加中间纵梁，有效提升了台面的整体承载刚度，避免放置较重工件时台面出现凹陷。横向的连接撑设置在支腿中下部，一方面是将四条独立支腿连成整体框架，提升整个台架的抗侧倾能力，避免推动台架或者台面上工件偏置时出现支腿外撇的情况，另一方面这个位置的横撑也不会干涉操作人员的腿部活动空间，符合工位操作的人机工程要求，操作人员站在台架长边侧作业时，腿部不会被下部横撑磕碰。从安装边界的角度考虑，这类台架的设计首先要匹配使用场景的空间限制，长度方向尺寸通常根据工位的可用长度、需要放置的工件最大轮廓来确定，

　　宽度方向要兼顾操作人员的伸手可达范围，过宽会导致台面对侧的工件拿取不便，过窄则无法满足放置需求，支腿的高度通常结合操作人员的站立作业高度设置，保证作业时手臂自然下垂的操作高度与台面相适配，降低长期作业的疲劳感。支腿底部可以预留安装脚杯或者脚轮的连接孔，需要固定工位时加装可调脚杯，既能调整台架的水平度，抵消地面不平整带来的晃动，需要频繁移动工位时则更换为万向脚轮，方便在车间内灵活转场。焊接工艺的设计上，所有型材的裁切端面需要做打磨除毛刺处理，拼接位置保证贴合紧密后再施焊，焊缝采用连续角焊缝，焊后对焊渣进行清理，对突出的焊瘤做打磨平整，避免后续安装台面或者放置工件时出现刮蹭，整体焊接完成后需要做时效处理，消除焊接内应力，

　　防止长期使用后框架出现焊接变形导致台面倾斜。这类台架的载荷设计通常按照均布载荷核算，根据选用的型材壁厚不同，每米长度的承载能力可以覆盖几十到上百公斤的需求，完全满足轻型装配、物料放置、小型工装搭载的使用要求，相比铸件平台成本更低、生产周期更短，还可以根据实际使用需求灵活调整尺寸，在中小批量生产、车间工位改造场景里的适配性极强。设计过程中还要注意框架的对角线尺寸公差控制，焊接时采用工装固定后再施焊，避免焊接变形导致框架扭斜，后续安装台面时出现贴合不严的问题，支腿的垂直度也要做校验，保证四个支腿的受力均匀，避免个别支腿悬空导致受载后应力集中。另外，框架的上表面需要保证平面度，焊接完成后可以对边框上表面做铣削加工或者打磨找平，保证后续铺设的台面处于水平状态，避免放置的工件出现滑动，或者检测设备放置后出现水平偏差影响测量精度。对于有特殊需求的场景，还可以在支腿侧面预留安装孔位，用来加装工具挂板、物料盒挂条、电源插座支架等附属配件，拓展台架的使用功能，让工位的工具、物料都能就近放置，提升作业效率。
