等节距圆柱螺旋压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖度极广的基础弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业阀门的启闭复位机构、冲压设备的卸料复位组件，都能见到这类等节距圆柱螺旋弹簧的身影。这类弹簧的核心作用是在承受轴向压力时产生弹性变形，将外部载荷的动能转化为弹性势能存储，在外载荷撤除后快速释放势能推动关联结构复位，同时可以在结构配合中起到缓冲吸震、张紧调节、载荷补偿的作用，是机械传动与支撑系统中不可或缺的基础零件。

　　从设计思路来看，这款等节距圆柱螺旋弹簧采用圆形截面金属线材绕制，两端做并圈磨平处理，这一结构设计是为了保证弹簧在安装使用时，两端支撑面可以和配套的安装座端面完全贴合，避免弹簧受载时出现偏斜、侧向滑移的问题，保障受力始终沿弹簧轴向传递，减少非轴向载荷带来的额外应力，延长弹簧的疲劳使用寿命。弹簧的有效圈数、节距、线材直径、中径参数是匹配不同载荷需求的核心设计变量，在建模过程中需要严格保证螺旋升角的一致性，每一圈簧丝的间距均匀，避免出现节距偏差导致的刚度不均问题——如果节距存在局部偏差，弹簧受载时会出现局部应力集中，在交变载荷工况下很容易提前出现断裂失效。

　　从安装边界来看，这类弹簧的安装通常需要配套导向结构，要么在弹簧内孔穿装导向轴，要么在弹簧外部加装导向套，避免弹簧在大压缩量工况下出现失稳弯曲的问题。设计选型时需要明确弹簧的自由长度、最大压缩量、工作载荷下的变形量三个核心参数，保证弹簧在工作行程内的刚度匹配设计要求，同时预留足够的压并余量，避免弹簧被完全压并时出现塑性变形。弹簧两端的磨平长度通常不小于一圈簧丝周长的四分之三，端部厚度不小于线材直径的四分之一，这样的端部处理可以保证支撑面的平面度，安装后弹簧的垂直度偏差控制在允许范围内，避免工作过程中出现偏磨。

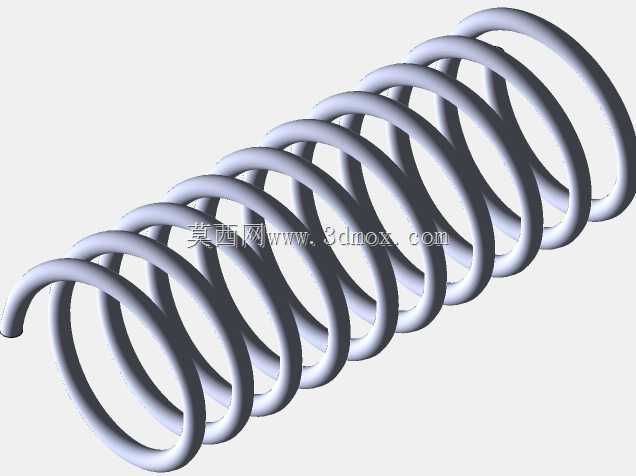

　　在实际设备应用中，这类弹簧的使用场景覆盖极广：在冲压模具的卸料板结构中，它提供稳定的卸料力，将冲压完成后的料带从凸模上剥离；在液压阀的阀芯结构中，它提供复位力保证阀芯在油压撤除后回到初始工位；在机动车的离合器操纵机构中，它起到踏板复位的作用；在各类振动设备中，它作为隔振元件吸收振动能量，降低设备运行的振动传递。建模过程中需要准确还原簧丝的螺旋扫掠路径，保证每一圈簧丝的曲率一致，端部并圈部分的过渡平滑，没有突兀的折角，这样的模型在后续做有限元应力分析、装配干涉检查时才能得到准确的结果，为后续的实物生产、选型匹配提供可靠的三维数据支撑。不同于变节距、异形截面的特殊弹簧，这款等节距圆柱弹簧的结构通用性极强，只要参数匹配就可以在多类设备中互换使用，是机械设计人员日常选型、建模过程中最常接触的基础弹性零件。
