翻盖式硬质礼品收纳包装盒结构设计

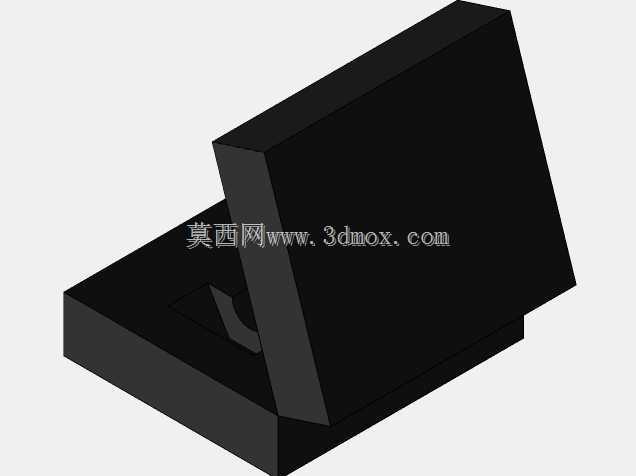

　　这款翻盖式硬质收纳盒的结构设计，最初是面向高端礼品封装、精密小五金配件储运、电子数码配件零售包装这类场景做的方案，在实际选型应用里，这类盒体结构既能兼顾外包装的防护性能，也能通过开合结构的阻尼感提升终端用户的开箱体验，相比天地盖盒型，翻盖一体的结构不会出现盒盖分离遗失的问题，在流水线封装环节也能减少工位上的零件分拣步骤，提升包装工序的作业效率。从结构设计逻辑来看，整个盒体采用分体铰接的布局思路，下盒体作为承载主体，内部预留了适配内托的安装槽位，设计阶段就考虑了不同材质内托的兼容空间，不管是EVA泡棉内托、吸塑内托还是纸浆模塑内托，都能通过调整槽位的过盈量实现稳固嵌合，不会因为运输过程中的颠簸出现内托移位、内置物件窜动磕碰的问题。

　　上盖部分做了边缘加厚的结构处理，一方面是提升盒盖闭合后的整体刚性，避免堆叠仓储时上层载荷压垮盒盖导致盒体变形，另一方面加厚的边缘也能在闭合时和下盒体的止口结构形成配合，不需要额外加装锁扣就能实现基础的闭合定位，减少额外配件的装配成本。在安装边界和尺寸适配层面，设计时把铰接位置的转动间隙控制在0.3mm到0.5mm之间，这个间隙量既能保证盒盖开合过程中不会出现卡滞，也不会因为间隙过大导致闭合后盒盖出现左右窜动的旷量，盒体的外部棱角全部做了R2的圆角过渡，既避免硬质板材裁切后的锐边划伤操作人员，也能在运输堆码过程中减少棱角处的应力集中，降低磕碰掉角的报废概率。下盒体的底部预留了1.2mm的垫高边，

　　让盒体放置在台面时底部不会直接和接触面摩擦，避免印刷面或者贴面材料被刮花，同时垫高形成的空隙也能方便自动化包装线上的吸盘取件，给吸盘吸附留出足够的气流空间，不会因为盒底和台面完全贴合形成负压导致取件失败。从功能特性上看，整个盒体的开合角度做了限位设计，最大开启角度控制在105度，这个角度下盒盖打开后不会因为重心过度后倾导致整个盒体向后翻倒，不管是终端用户开箱取物，还是生产线上做内容物装填，都能保持稳定的放置状态，不需要额外扶持盒盖。铰接部位的结构没有采用外露的金属合页，而是做了一体弯折的连接位，适配灰板裱糊、注塑成型两种不同的加工工艺，如果是做纸质礼盒，这个位置可以直接通过裱糊的柔性面料实现铰接转动，如果是做注塑硬质盒，

　　这个位置可以做薄壁活铰结构，一套三维数据能适配两种加工工艺的需求，减少不同工艺下的重复建模工作量。在壁厚设计上，盒体的主体壁厚根据加工工艺不同做了参数化预留，纸质裱糊工艺下的板材厚度适配1.5mm到2.5mm的灰板，注塑工艺下的壁厚均匀控制在1.8mm，避免注塑过程中出现缩痕、翘曲的成型缺陷，所有的内部加强筋都做了斜度处理，拔模斜度统一设置为1.5度，方便模具开模时顺利脱模，不会出现拉伤内壁的问题。盒体内部的容纳腔做了周圈0.2mm的正公差预留，方便内托装配时的公差补偿，哪怕内托生产时出现小幅的尺寸正偏差，也能顺利嵌入盒体不会出现装配过紧压坏内托的问题。考虑到实际仓储运输的堆码需求，下盒体的止口位置做了堆叠定位的凸边结构，当多个盒体上下堆叠时，上层盒体的底部凹槽能刚好卡在下层盒体的上盖凸边上，堆码高度达到1.2米时也不会出现滑垛倾倒的问题，适配常规的仓储货架层距和快递运输的堆码要求。整个结构没有多余的复杂曲面，所有的特征都是规则的拉伸、切除成型，不管是做数控加工打样，还是开模批量生产，都能有效控制加工成本，减少不必要的工艺复杂度，对于包装结构设计从业者来说，这个基础结构也可以通过调整长宽高的参数，快速衍生出不同尺寸规格的同类型盒体方案，适配不同尺寸的被包装物需求，不需要重新搭建整体的结构逻辑，只需要调整对应参数就能完成系列化产品的设计迭代。
