别针压着电线端子压接工装结构

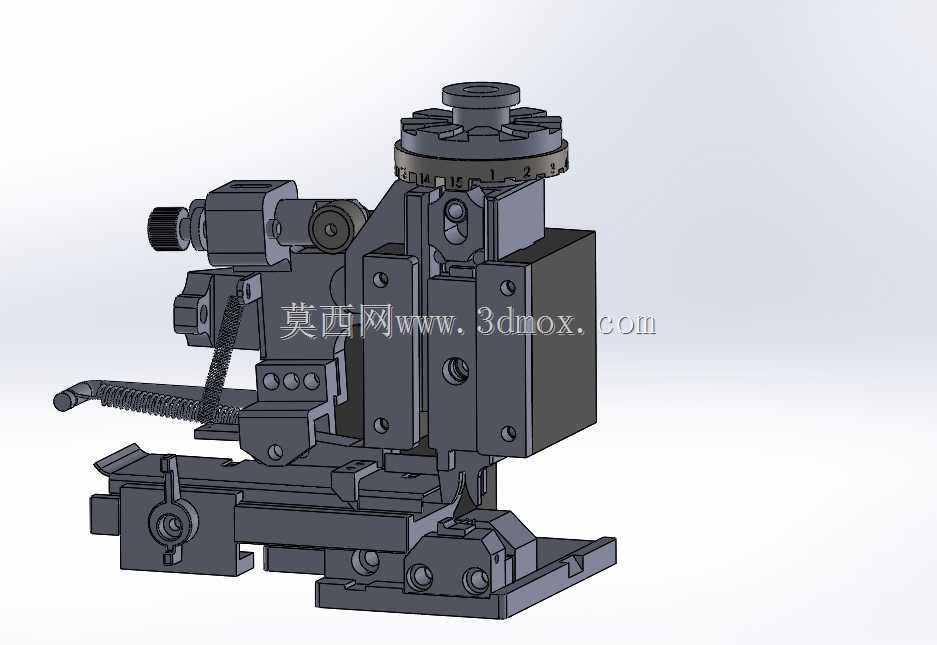

　　这套压接机构主要面向线束加工环节的端子压接工序，在低压线束、电子连接线束的生产场景中，这类机构是完成导线与端子可靠机械连接、电气导通的核心执行单元，区别于通用大型压接设备，该结构针对小规格别针式端子的压接需求做了专属适配，能适配线径0.2-1.5平方毫米的多股铜芯导线压接作业，常见于消费电子线束、汽车低压信号线束、小型家电内部连接线的加工工位。从结构布局来看，整套机构采用立式安装的基座设计，底部安装板预留了四个沉头安装孔，可直接固定在标准型材工作台上或者配套压接设备的滑块输出端，安装边界的长宽尺寸控制在180毫米×120毫米范围内，整体高度不超过160毫米，不会占用过多工位空间，适配现有多数线束加工台的安装预留位。

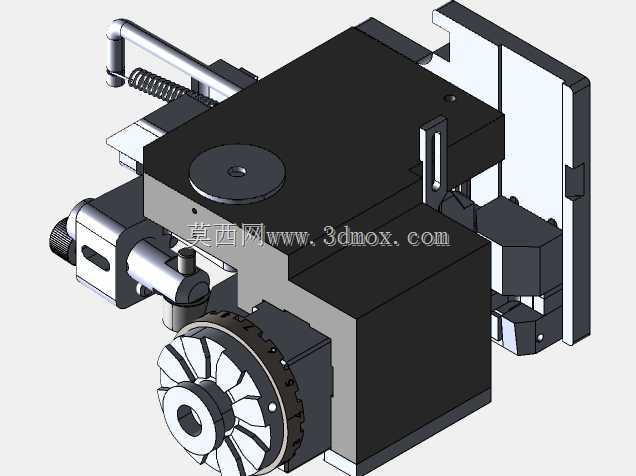

　　机构上部设置了分度调节转盘，转盘圆周加工有等距的刻度标识，可根据不同端子的压接深度需求，调整压接行程的下止点位置，每格刻度对应0.1毫米的行程调节量，能满足不同压着力度的工艺要求，避免压接过深导致端子裂损、压接过浅导致导线拉脱力不达标的问题。侧面设置的调节旋钮用于调整送料定位的基准位置，可适配不同长度规格的别针端子送料定位，压接执行端采用了弹性预压结构，在压头接触端子前，预压块会先将导线线芯与端子的预装位置压实，避免压接过程中线芯散丝偏移，保证每一次压接的端子与导线的同轴度。机构的导向部分采用双直线导轨副做垂直运动导向，导轨预压量调整到适中区间，既保证压接动作的运动顺畅无卡滞，又能消除垂直运动的侧向间隙，保证压接位置的重复精度，

　　长期运行下的压接位置偏移量可控制在0.05毫米以内。左侧设置的弹簧复位组件，可在压接动作完成后带动压头自动回位，复位行程的末端设置有缓冲胶垫，降低回位冲击带来的机构震动，减少长期运行下的紧固件松动风险。下部的定位夹具采用快换式设计，更换不同规格的端子定位块仅需松开两个紧固螺丝即可完成，适配小批量多品种的线束加工换型需求，换型时间可控制在5分钟以内，无需复杂的参数调试。在实际生产应用中，该机构既可以搭配手动压力机做小批量试样生产，也可以集成到全自动端子压着机的执行端做规模化量产使用，压接完成的端子拉脱力可达到行业标准要求的30N以上，导通电阻稳定在毫欧级，不会出现虚接、断丝的不良问题。设计过程中充分考虑了日常维护的便捷性，

　　所有运动摩擦副都预留了注油孔，可定期加注润滑脂延长使用寿命，易损的压接头采用标准件设计，磨损后可直接快速更换，无需对整套机构做拆解调整。机构的所有外露零部件都做了发黑防锈处理，适配车间内的多工况生产环境，不会因为潮湿、少量油污附着导致机构锈蚀卡滞。从运动逻辑来看，整套机构的动作流程为：人工或自动送料机构将端子送入定位夹具，导线穿入端子的压线筒内，触发压接信号后上部压头沿导轨下行，预压块先固定导线与端子位置，随后压头完成端子的两翼压着，将线芯与端子牢牢压合为一体，随后复位弹簧带动压头回位，即可取出压接完成的线束成品，整个动作行程仅需20毫米，单次压接动作周期可控制在0.8秒以内，能匹配中等节拍的线束生产线速要求。
