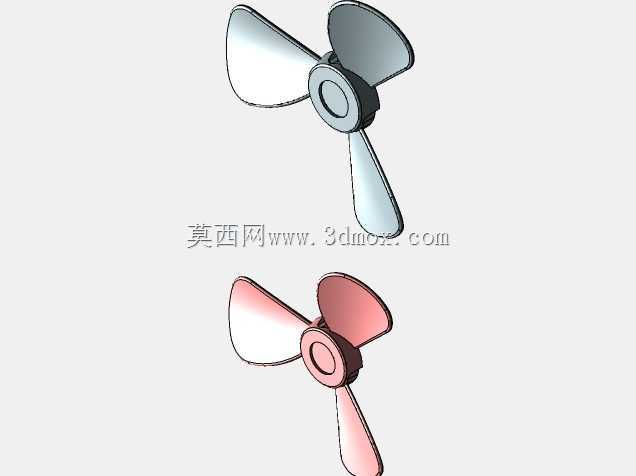

小型三叶轴流风扇叶片结构设计

　　这类小型三叶风扇叶片，多应用在桌面便携散热设备、小型工控机柜通风单元、电子元器件局部散热模组、家用小型通风装置等场景中，作为轴流送风结构的核心做功部件，其结构设计直接决定送风效率、运行噪音与动平衡稳定性。从实际使用场景来看，这类小尺寸风叶不需要承担大流量长距离送风任务，核心需求是在低转速驱动下实现稳定的定向气流输出，同时控制转动惯量，降低对驱动电机的扭矩要求，适配小功率直流电机的输出特性。

　　设计这类风叶时，首先要明确安装边界：中心轮毂的内孔需要匹配常规小型电机的输出轴径，轮毂端面要预留足够的轴向定位接触面，避免高速转动时出现径向窜动，轮毂的径向尺寸不能过大，否则会遮挡中心区域的进风面积，降低有效送风占比；同时轮毂也不能过薄，要保证与叶片根部的连接强度，避免长期转动后叶片根部出现应力疲劳断裂。叶片的翼型选择没有采用大尺寸工业轴流风叶的复杂曲面，而是用了渐变曲率的弧面结构，从叶根到叶梢的弦长逐步收窄，安装角从根部到梢部平滑递减，这种设计一方面能降低小尺寸模具的成型难度，适配普通注塑工艺的生产要求，另一方面能减少叶梢部位的气流涡流损失，降低转动时的气动噪音。

　　从功能特性上看，三叶结构相比两叶结构，在相同转速下的送风脉动更小，动平衡调校难度更低，相比四叶及以上的多叶结构，转动惯量更小，电机启动负载更低，非常适配小功率驱动场景。叶片的前缘做了小圆角过渡，后缘做了薄化处理，能减少气流在叶片表面的分离，避免出现明显的紊流噪音；叶梢部位和外围护网或者风筒内壁的间隙控制在合理区间，间隙过大会产生回流损失降低送风效率，间隙过小则容易因为装配误差或者长期运行的形变出现擦碰故障。

　　实际建模过程中，需要先确定轮毂的基准回转面，再根据设计的送风参数计算不同半径位置的叶片安装角，通过放样曲面生成单个叶片的主体结构，之后对叶片根部和轮毂的连接位置做圆角过渡处理，分散应力集中点，再通过圆周阵列生成三个均匀分布的叶片，最后对整体结构做壁厚抽壳，保证注塑成型时的壁厚均匀，避免出现缩痕、缺胶等成型缺陷。还要注意叶片表面的曲面光顺度，不能出现明显的折线或者凹凸，否则会打乱气流流向，增加运行噪音，降低送风效率。

　　这类风叶的安装尺寸适配常规的2-5W小型直流电机，整体回转直径多在80-150mm区间，轴向宽度不超过30mm，能嵌入到紧凑的设备内部空间，不需要额外占用过多安装位置。在实际选型匹配时，需要根据目标场景的风阻特性调整叶片的安装角，如果是用于防尘网较密、风道阻力较大的机柜通风场景，可以适当加大叶根位置的安装角，提升静压输出能力；如果是用于桌面直吹的便携风扇场景，可以适当减小安装角，降低驱动负载，在相同转速下获得更柔和的送风体验。另外还要考虑材料的应用特性，这类风叶多采用PP或者ABS塑胶材质，建模时要预留足够的脱模斜度，保证注塑生产时能顺利脱模，同时叶片的壁厚控制在1.2-2mm区间，兼顾结构强度和成型效率，避免因为壁厚过大导致成型周期过长，或者壁厚不足导致叶片受气流作用力出现形变，影响动平衡精度。
