包装裁切成型刀模结构设计

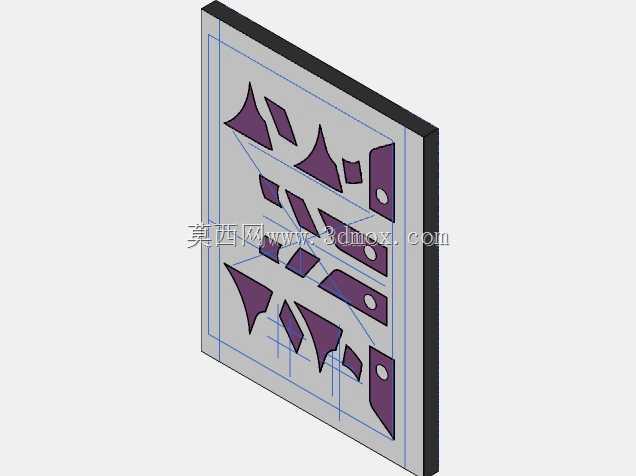

　　这套刀模结构主要面向纸质、软塑类包装坯料的冲切成型工序，常见于彩盒、异形包装内衬、折叠包装片的批量加工场景，适配平压平模切设备的安装工位，可直接完成单张坯料的一次冲切成型，避免多工序裁切带来的定位误差。从结构布局来看，刀模采用整体板式基座，刀刃轮廓完全匹配包装展开片的外沿与内部折痕预压位置，所有异形刃口的排布充分考虑了坯料进给时的受力平衡，冲切过程中不会出现局部应力集中导致的坯料拉扯、毛边问题。设计阶段首先梳理了包装成品的折叠逻辑，将所有需要弯折的位置对应设置了压痕刃位，裁切刃与压痕刃的高度差严格匹配加工材料的厚度，确保冲切时既能完全切断坯料外轮廓，又能在折痕位置压出均匀的弯折导向槽，不会压穿包装基材。刃口的排布做了等距间隙优化，

　　相邻刃口之间的预留距离满足刀模钢的安装强度要求，同时尽可能提升板材利用率，减少坯料的工艺废料占比。安装边界上，基座采用标准平模安装尺寸，四周预留了设备装夹的定位边，定位孔位匹配主流平压平模切机的装夹基准，不需要额外做转接工装即可上机使用。刃口的异形轮廓做了过渡圆角处理，避免尖角位置在长期冲切过程中出现崩刃问题，对应包装片上的定位孔、挂孔位置，也同步设置了配套的冲切刃口，一次冲程即可完成所有轮廓、孔位、压痕的加工，不需要后续二次冲孔工序。实际生产中，这套刀模适配0.1-0.5mm厚度的卡纸、铜版纸覆合软膜类包装材料，冲切频次可匹配设备每分钟30-60次的作业节奏，刃口的耐磨处理可满足十万次以上的冲切寿命，

　　日常维护仅需定期清理刃口缝隙的纸屑即可，不需要频繁调整刃口高度。结构设计时充分考虑了排废逻辑，裁切后的废料边会顺着刃口间隙自然脱落，不会卡在刀模缝隙中造成下次冲切的压痕不良，所有刃口的切入角度都做了对称优化，冲切时坯料受力均匀，不会出现单边偏移导致的成型尺寸超差。从成型精度来看，所有刃口的轮廓公差控制在0.1mm以内，折痕位置的对称度公差不超过0.08mm，确保冲切完成的包装片折叠后，各边对齐偏差满足包装成品的外观要求，不会出现折边错位、盖合缝隙不均的问题。基座的板材选用了具备足够刚性的合金基材，长期承压不会出现形变，确保刃口的平面度始终保持在公差范围内，避免局部位置切不断坯料的问题。
