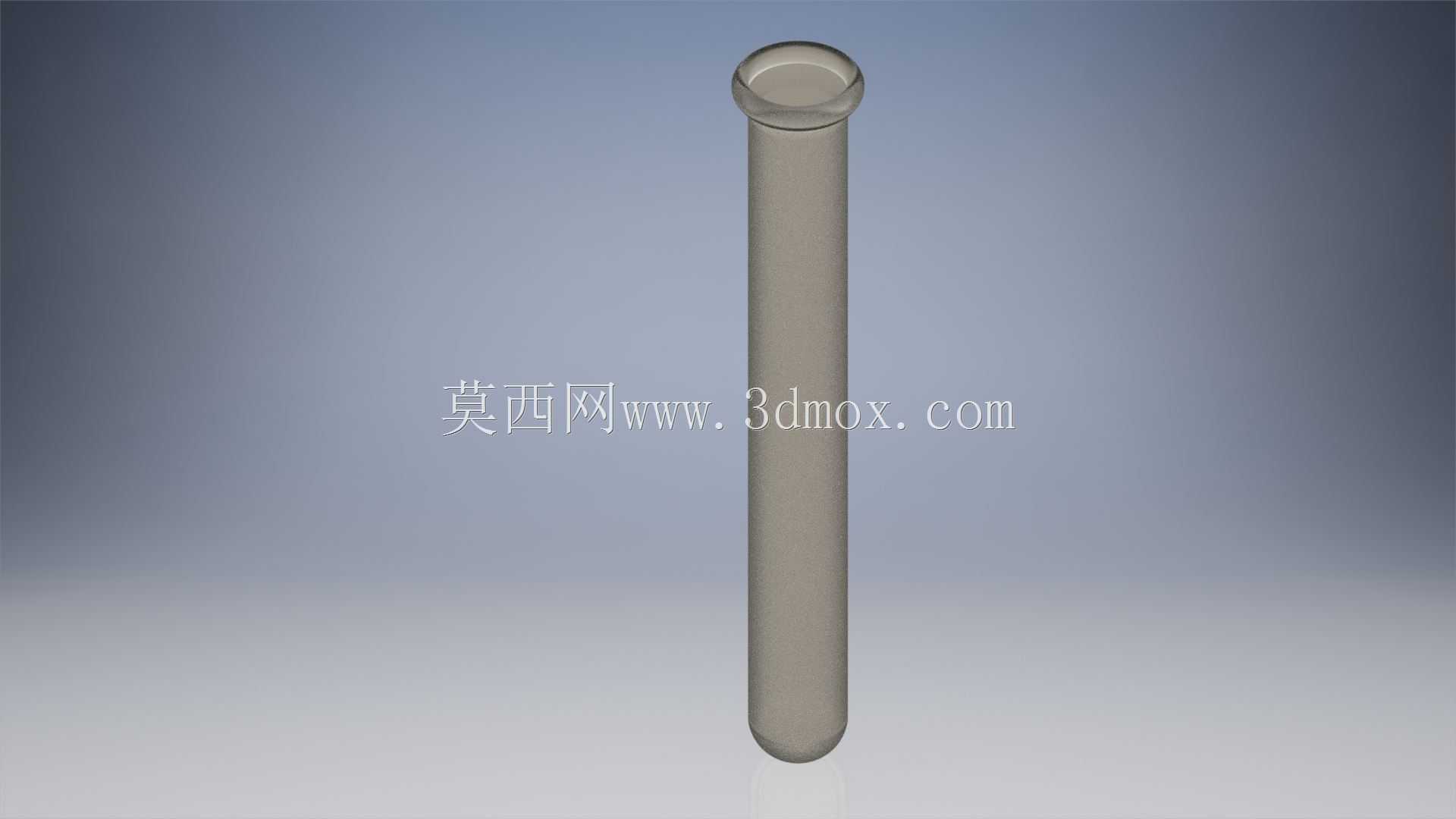

实验室用圆底卷边玻璃试管结构设计

　　这款圆底卷边结构的管状容器，是临床检验、化学分析、生物实验场景中最基础也最核心的耗材类结构件，日常使用场景覆盖医院检验科的样本采集与暂存、高校化学实验室的试剂反应承载、药企研发部门的小剂量试样配制，甚至食品检测环节的样本分装都能见到这类结构的身影。不同于普通直筒管状件，这款结构在设计时首先考虑了实际操作中的拿取防滑需求，顶部做了外翻卷边处理，卷边的圆弧半径控制在1.2mm，既不会因为卷边过薄割伤操作人员的手部，也能在搭配试管塞、试管盖时提供足够的支撑限位，避免密封件滑入管内造成样本污染。管身整体采用等直径薄壁结构设计，壁厚均匀控制在1.1mm，这个厚度是经过多轮实操验证的：过薄会导致高温灭菌时容易出现应力开裂，

　　盛装液体时握持受力容易变形；过厚则会提升材料成本，同时在离心操作时增加不必要的重量负载，适配常规台式离心机的转子卡槽时也会出现卡滞问题。底部的半球形圆底设计是整个结构的核心功能点，相较于平底结构，圆底不存在直角转角的应力集中区，在进行加热操作时，受热面积更均匀，不会出现直角处局部过热导致的液体暴沸飞溅问题，同时在离心作业时，圆底结构能让液体中的固相沉积物均匀聚集在管底最底端，方便后续的移液操作去上清，不会出现平底结构中沉积物挂壁残留的问题。设计过程中，管身的直线度公差控制在0.15mm/100mm长度范围内，这个精度要求是为了适配自动化检验流水线的试管抓取机械手，直线度超差的试管会在机械手抓取时出现卡料、掉管的问题，

　　直接影响整条检验线的运行效率。管口的卷边平面度公差控制在0.1mm以内，保证试管倒扣在试管架上时，管口与架体的支撑面接触均匀，不会出现倾斜歪倒的情况，同时在使用封口膜密封时，平整的卷边端面能让封口膜贴合更严密，避免挥发性试剂的泄漏或者外部杂质进入管内。整体结构没有多余的冗余特征，管身外壁做了光滑无棱角处理，一方面是方便清洁消毒，不会残留污渍或者试剂残留，另一方面在贴标签标识时，光滑的圆柱面能让标签粘贴平整，不会出现气泡翘边，方便扫码设备识别标签信息。在安装边界适配方面，这款结构的外径尺寸严格匹配常规16mm规格的试管架孔径、试管夹夹持范围以及离心机转子的管槽尺寸，不需要额外定制适配工装就能直接在现有实验室设备上通用，替换成本极低。

　　管身内部的底部过渡圆角做了顺滑处理，没有加工台阶或者棱角，在使用试管刷清洗内壁时，刷毛能顺利抵达管底各个位置，不会存在清洁死角，避免不同样本之间的交叉污染。考虑到部分场景下需要对试管内的试剂进行振荡混匀，管身的圆柱度公差也做了严格控制，保证在涡旋振荡器上放置时，试管能垂直固定，振荡过程中不会出现偏心晃动导致的液体洒出。不同于带刻度的定量容器，这款基础款试管结构没有在管身蚀刻刻度线，主要作为通用的反应、暂存容器使用，避免刻度线的凹槽残留清洁死角，更适合需要反复灭菌使用的场景，整体结构的所有转角都做了圆弧过渡，没有尖锐棱角，从设计源头降低操作人员被划伤的风险。
