直列四缸内燃发动机曲柄连杆结构设计

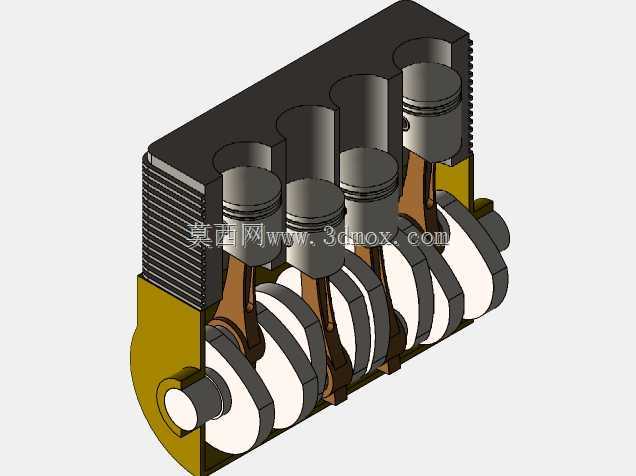

　　在车用动力、小型工程机械动力配套场景中，直列四缸发动机是应用覆盖度极高的内燃动力单元，其结构合理性直接决定整机运转平顺性、动力输出效率与后期维护成本。这套三维结构完整还原了直列四缸发动机的核心运动组件，从实际工程落地角度拆解了动力转换的全路径逻辑。

　　从功能实现逻辑来看，这套结构的核心作用是完成燃料燃烧热能到旋转机械能的转换：四个活塞沿气缸轴线做往复直线运动，通过各自对应的连杆将直线推力传递到曲轴的曲柄销位置，曲轴再将分散的往复推力整合为连续的旋转扭矩，向外输出给传动系统。四缸机型采用1-3-4-2的做功间隔角设计，曲轴每旋转720度完成一个完整工作循环，相邻做功缸的间隔角度均匀，能有效抵消单缸往复运动产生的一阶、二阶惯性力，相比三缸、单缸机型大幅降低运转振动，这也是其在民用乘用车、小型农用机械、固定动力机组中被广泛采用的核心原因。

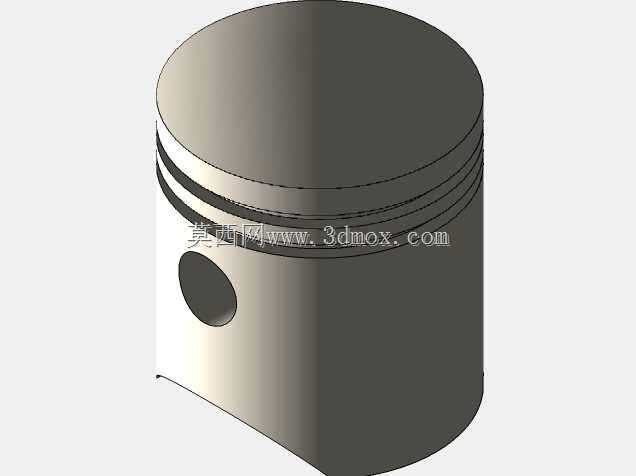

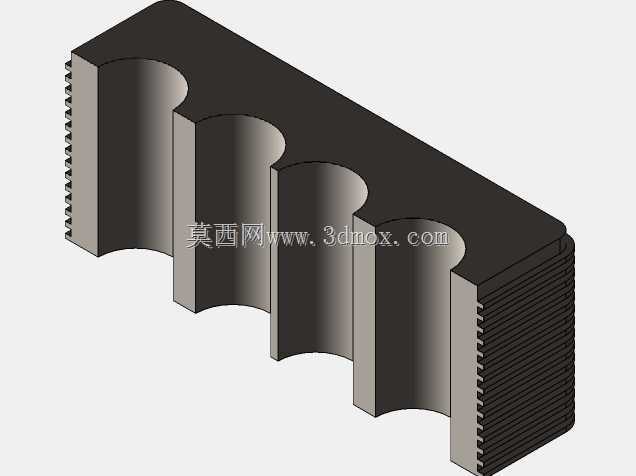

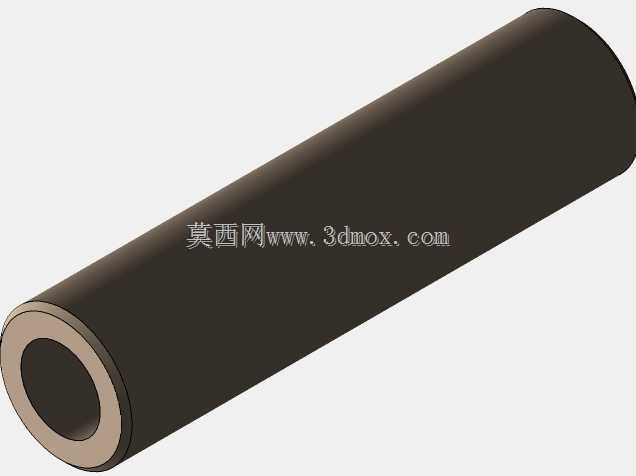

　　设计过程中首先要明确各组件的安装边界与配合公差：气缸体作为核心承载基体，四个缸筒采用等间距直列排布，缸筒内壁的圆柱度、表面粗糙度直接决定活塞环的密封性能，建模时需要预留活塞环的安装槽位与热膨胀间隙，避免热机状态下出现活塞卡滞、缸壁拉伤的问题。活塞组件的设计需要兼顾轻量化与结构强度，活塞顶部的燃烧室凹坑形状匹配进气涡流导向，活塞销孔与活塞销采用过渡配合，连杆小头通过铜套与活塞销连接，连杆大头采用分体式轴瓦结构扣合在曲轴曲柄销上，轴瓦表面的油槽布局需要匹配曲轴主轴道的润滑油路，保证高速运转时各摩擦副能形成稳定油膜。

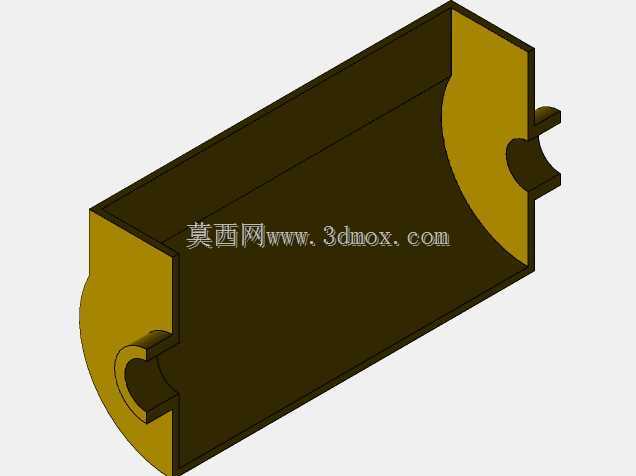

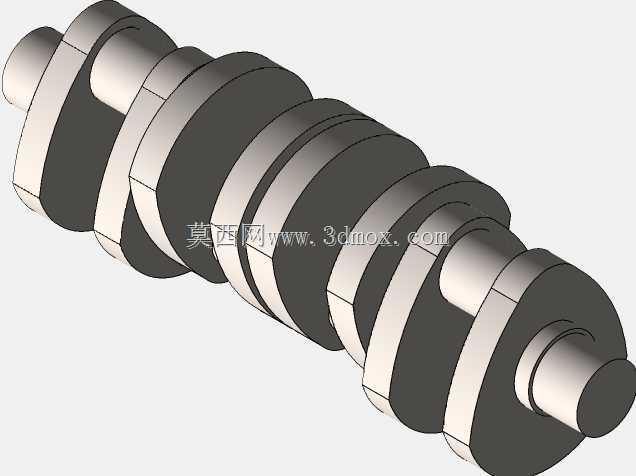

　　曲轴的结构设计是整个动力总成的核心难点，四个曲柄销的相位角需要严格按照做功顺序排布，平衡块的重量、布置角度需要经过往复惯性力计算匹配，抵消活塞连杆组高速往复运动产生的不平衡力矩，避免整机运转时出现异常振动。曲轴的主轴颈支撑点分布在各缸之间与机体两端，主轴颈与缸体主轴承座的同轴度公差需要控制在极小范围内，否则会出现曲轴运转卡滞、轴瓦偏磨的问题。从安装尺寸边界来看，这套直列四缸结构的轴向总长度受缸间距、曲轴平衡块轴向厚度、前后端输出轴长度共同决定，径向尺寸需要覆盖活塞上下止点的运动范围、曲轴旋转的最大外径，同时预留气缸体侧壁的冷却水道、润滑油道布置空间，实际装机时还要匹配外围的配气机构、供油系统、冷却系统的安装接口，保证各附件的装配间隙合理，不存在运动干涉。

　　建模过程中需要重点校验运动组件的动态干涉情况：活塞运行到上止点时，活塞顶部与气缸盖燃烧室的间隙要控制在合理范围，避免碰撞气门；连杆随曲轴摆动时，连杆杆身与缸筒下沿、曲轴平衡块之间要预留足够的摆动间隙，尤其是最大摆角位置的间隙校核，是结构设计中不可跳过的环节。另外，各运动副的配合间隙需要根据材质热膨胀系数设定，比如铝合金活塞与铸铁缸筒的热膨胀系数差异较大，冷态装配间隙需要匹配工作温度下的膨胀量，保证热机状态下配合间隙处于合理区间。这套结构没有冗余的装饰性设计，所有几何特征都服务于动力传递、运动支撑、密封润滑的实际功能，能为四缸发动机的结构教学、改型设计、运动仿真提供精准的三维参照，也可作为相关动力总成选型阶段的结构参考依据，帮助设计人员快速评估整机布置空间、组件匹配逻辑的合理性。
