多安装孔异形机械连接支座结构

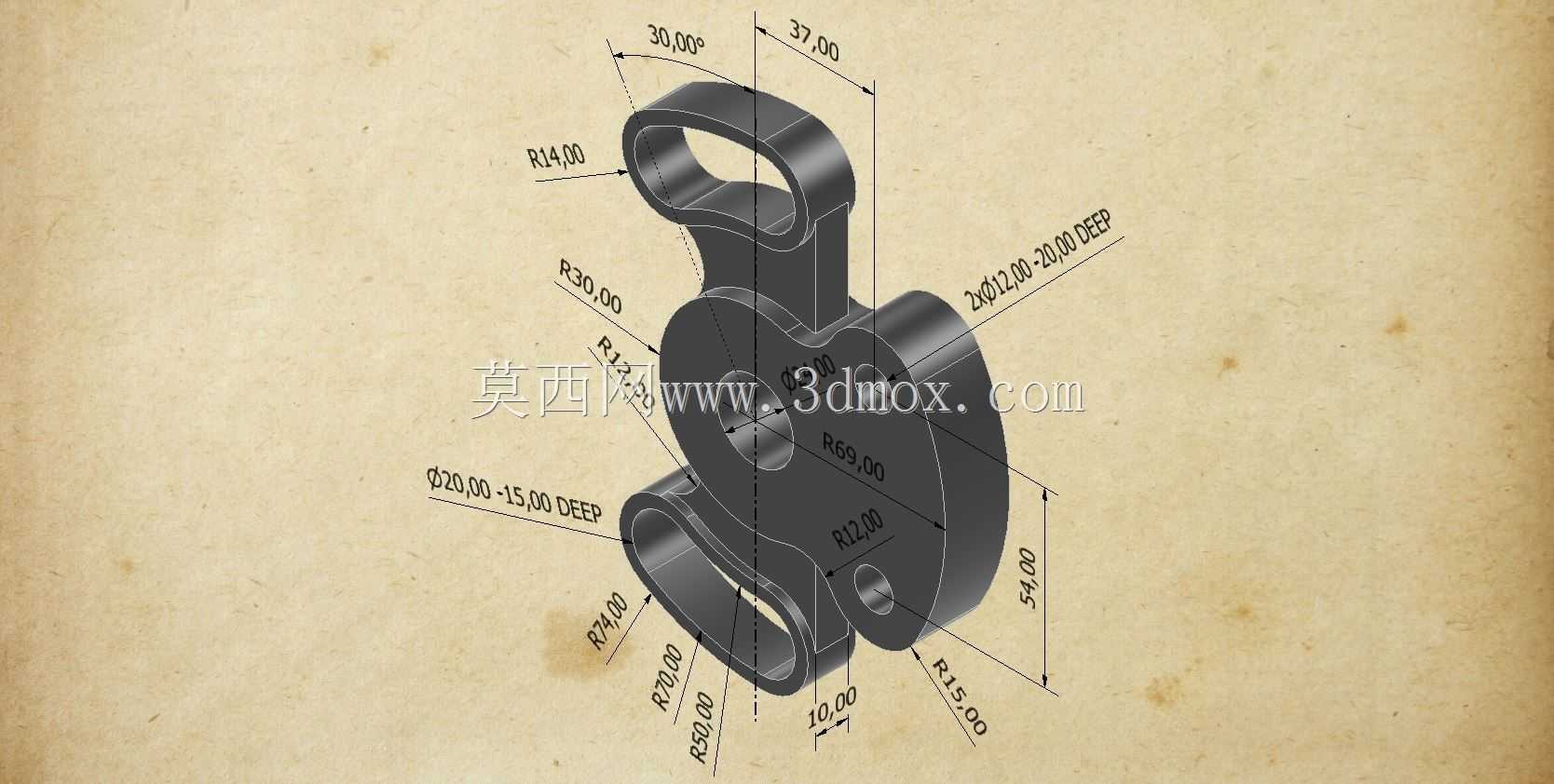

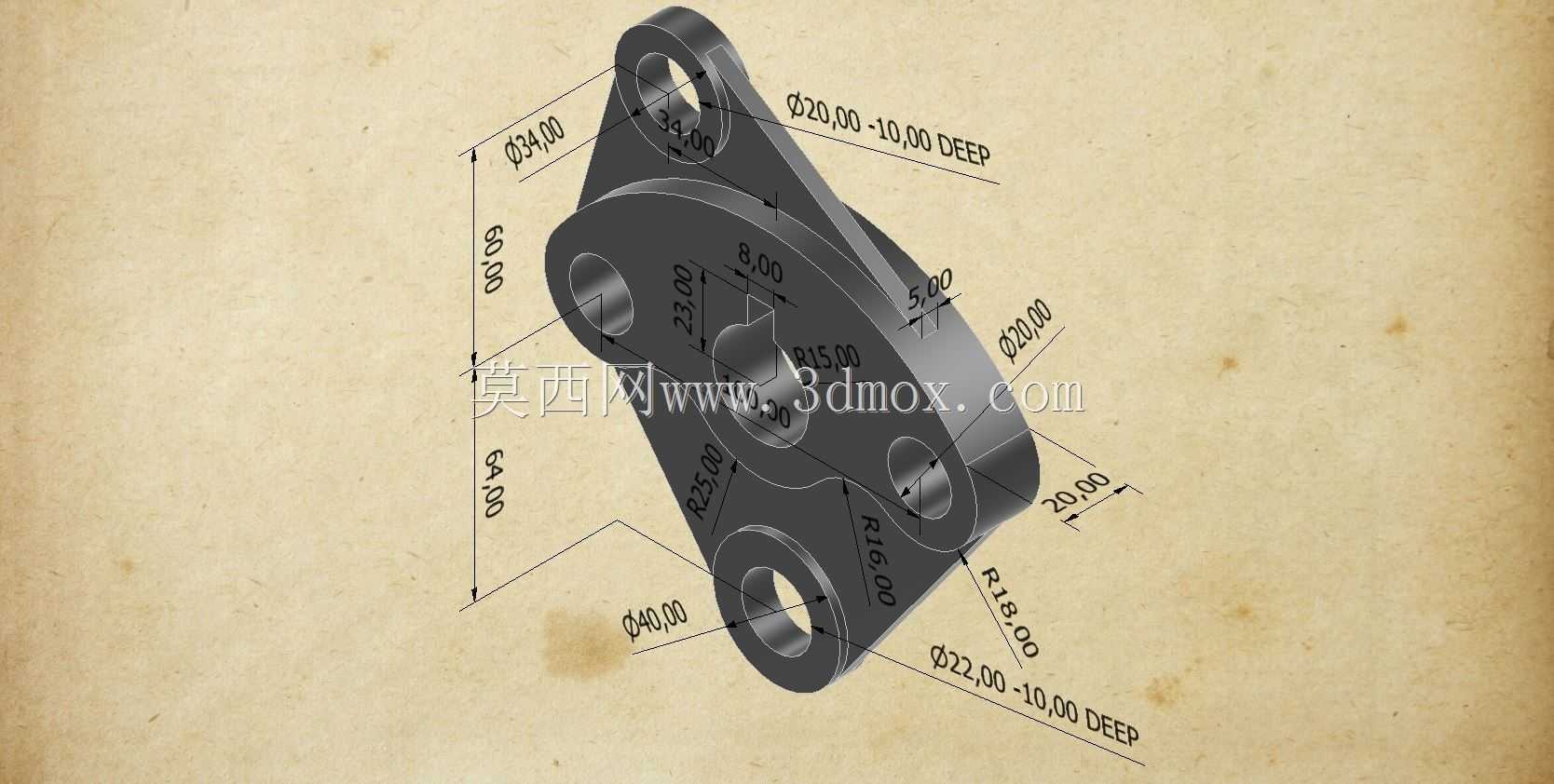

　　这类异形多安装孔支座属于机械系统里的基础连接承载件，在轻工输送设备、小型工程机械的连杆传动机构、自动化生产线的工位支撑模块中应用十分广泛，核心作用是实现两个不同走向传动部件之间的刚性衔接，同时承担铰接定位、载荷传递的功能，避免不同运动副之间出现安装错位、载荷集中的问题。从结构设计逻辑来看，整个零件没有采用规则的矩形或圆形毛坯，而是顺着载荷传递的路径做了异形轮廓优化，主体以一块变厚度的承力板为基础，三个带沉孔的安装凸台分别沿不同空间角度延伸，每个凸台的位置都对应着外部连接件的铰接点坐标，其中两个直径20mm、深度10mm的沉孔用于配合销轴实现铰接转动，剩余的通孔则用于穿装螺栓完成与相邻机架的刚性固定。

　　设计时特意将凸台与主体承力板的衔接处做了R16、R18、R25等不同半径的圆弧过渡，没有采用直角衔接结构，这是因为在交变载荷作用下，直角位置极易产生应力集中，长期运行会出现疲劳裂纹，圆弧过渡可以将应力分散到更大的接触面上，提升零件的抗疲劳寿命。从尺寸边界来看，零件的整体安装外轮廓在长64mm、宽60mm、厚20mm的空间范围内，各个安装孔的中心距严格按照传动机构的运动轨迹计算确定：其中一处铰接孔中心到主体端面的距离为34mm，另一处沉孔的中心距相邻安装面的尺寸为5mm，直径40mm的外凸安装台与主体衔接处做了平滑过渡，直径45mm的中心承力孔承担主要的径向载荷传递，孔深方向的尺寸23mm刚好匹配配套衬套的安装长度，

　　不需要额外加工调整就可以直接压装标准铜衬套，减少后期装配的二次加工工序。在实际选型应用时，需要重点核对各个安装孔的中心距公差，因为这类支座同时承担铰接和固定两种功能，一旦孔位偏差超过0.1mm，就会导致铰接销轴出现卡滞，传动过程中产生额外的附加载荷，加速衬套和销轴的磨损。零件的厚度设计也做了差异化处理，承力集中的中心区域厚度保持20mm，边缘非承力区域适当减薄，在保证整体结构刚度满足载荷要求的前提下，尽可能降低零件的自重，减少运动过程中的惯性冲击。这类零件的建模过程需要重点关注各个凸台的空间角度定位，不能直接在单一基准面上绘制所有特征，需要先根据传动机构的运动关系建立辅助基准面，再逐一完成各个安装凸台、沉孔、过渡圆弧的特征构建，

　　尤其是沉孔的深度方向要与凸台端面保持垂直，否则会导致螺栓安装时出现偏斜，连接预紧力无法均匀分布。在实际工况中，这类支座通常会承受径向的交变载荷和少量的轴向冲击力，所以轮廓上的所有棱边都需要做倒钝处理，避免装配过程中划伤操作人员，同时也能减少应力集中的点位。很多初学者在练习这类零件建模时，容易忽略过渡圆弧的相切约束，导致特征衔接处出现碎面，实际加工时就会在曲面位置出现刀痕，影响零件的装配精度，建模时需要逐一检查每个圆弧面与相邻平面、柱面的相切关系，确保整个零件的曲面连续顺滑。另外，两个深度10mm的沉孔在设计时已经预留了标准螺栓的沉头空间，装配时螺栓头可以完全沉入沉孔内部，不会突出零件表面，避免与周边运动的部件发生干涉，这也是结构设计时需要提前考虑的安装边界问题，不能等零件加工完成后再发现干涉问题进行返修。
