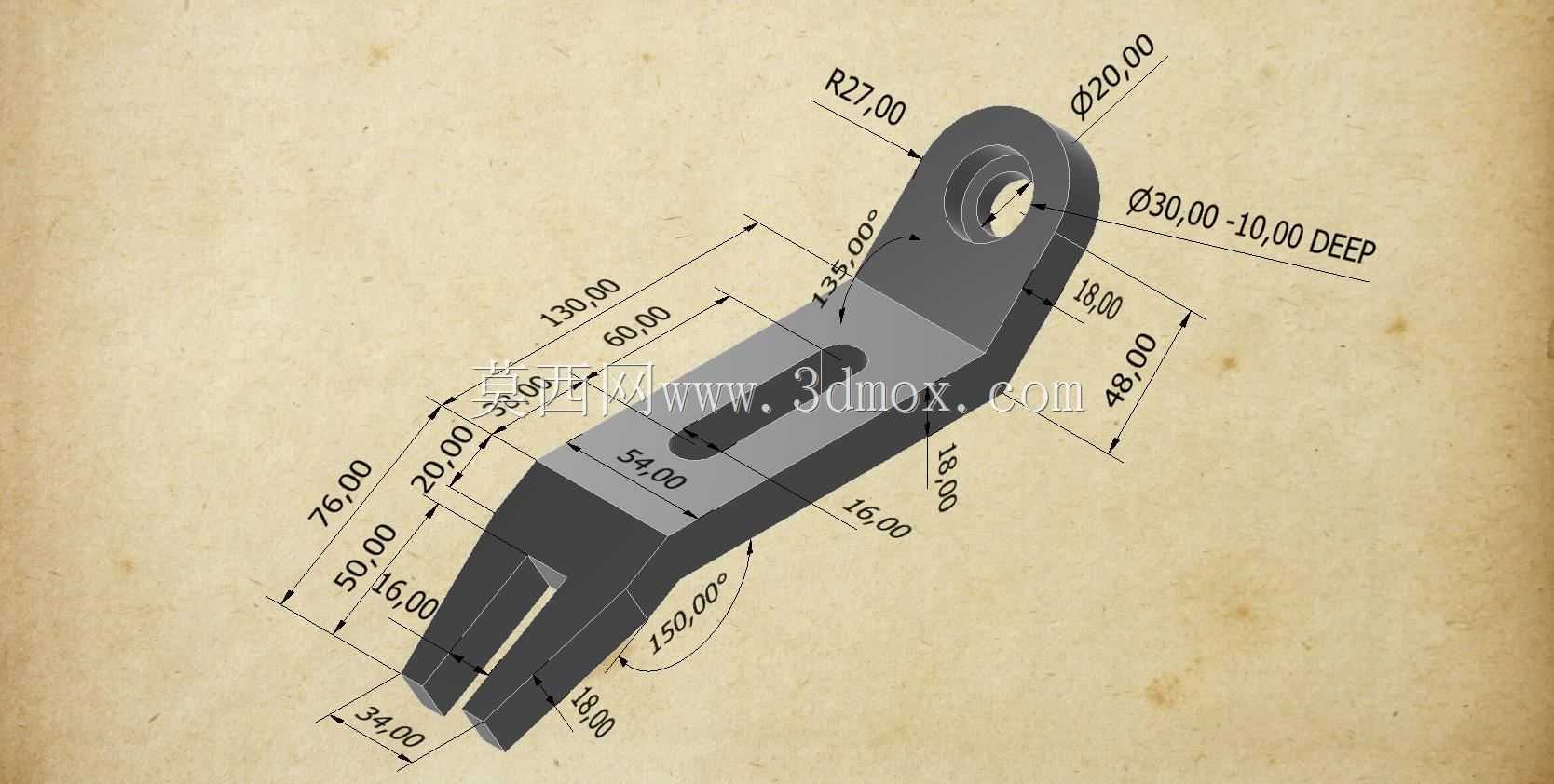

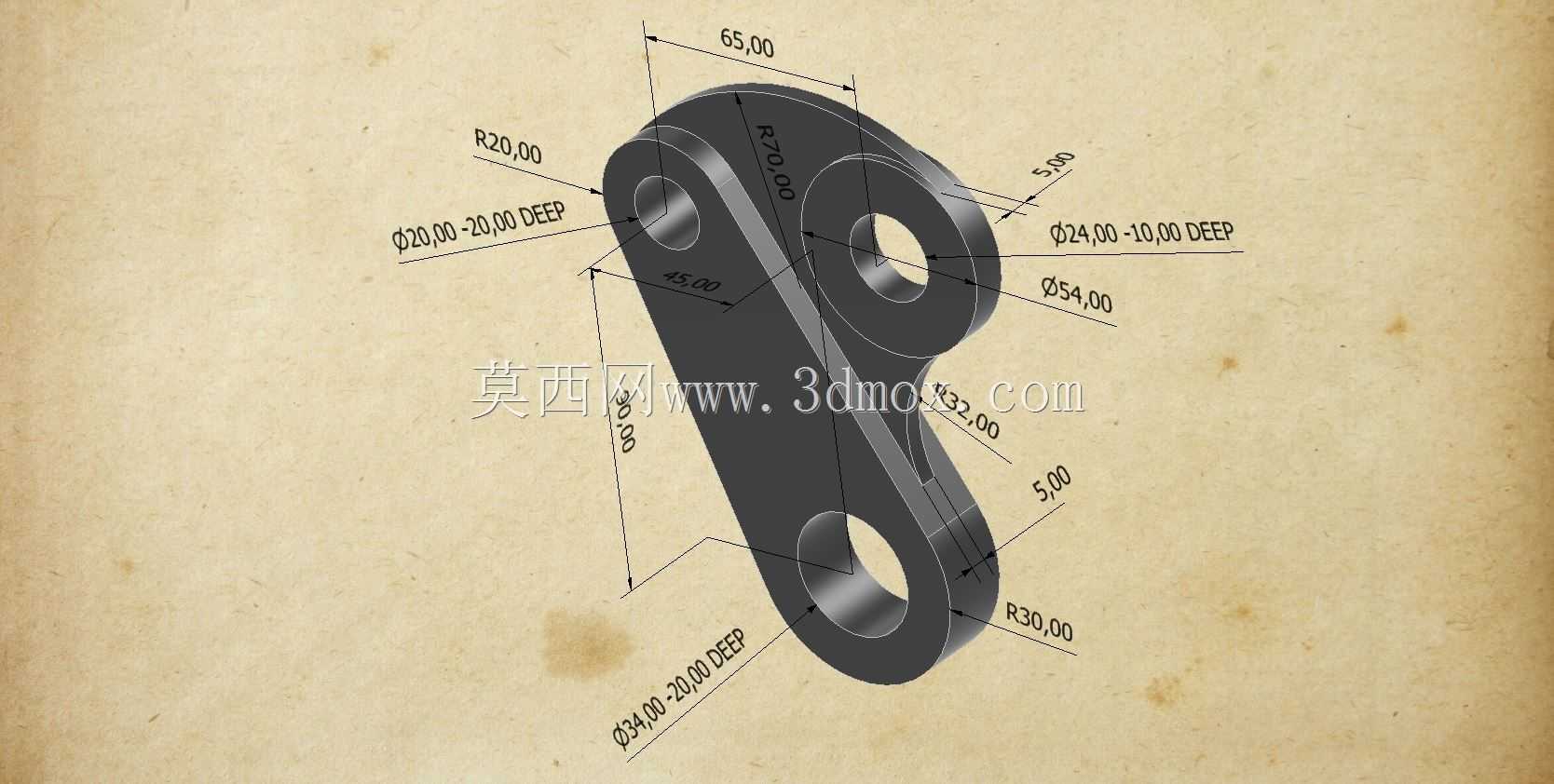

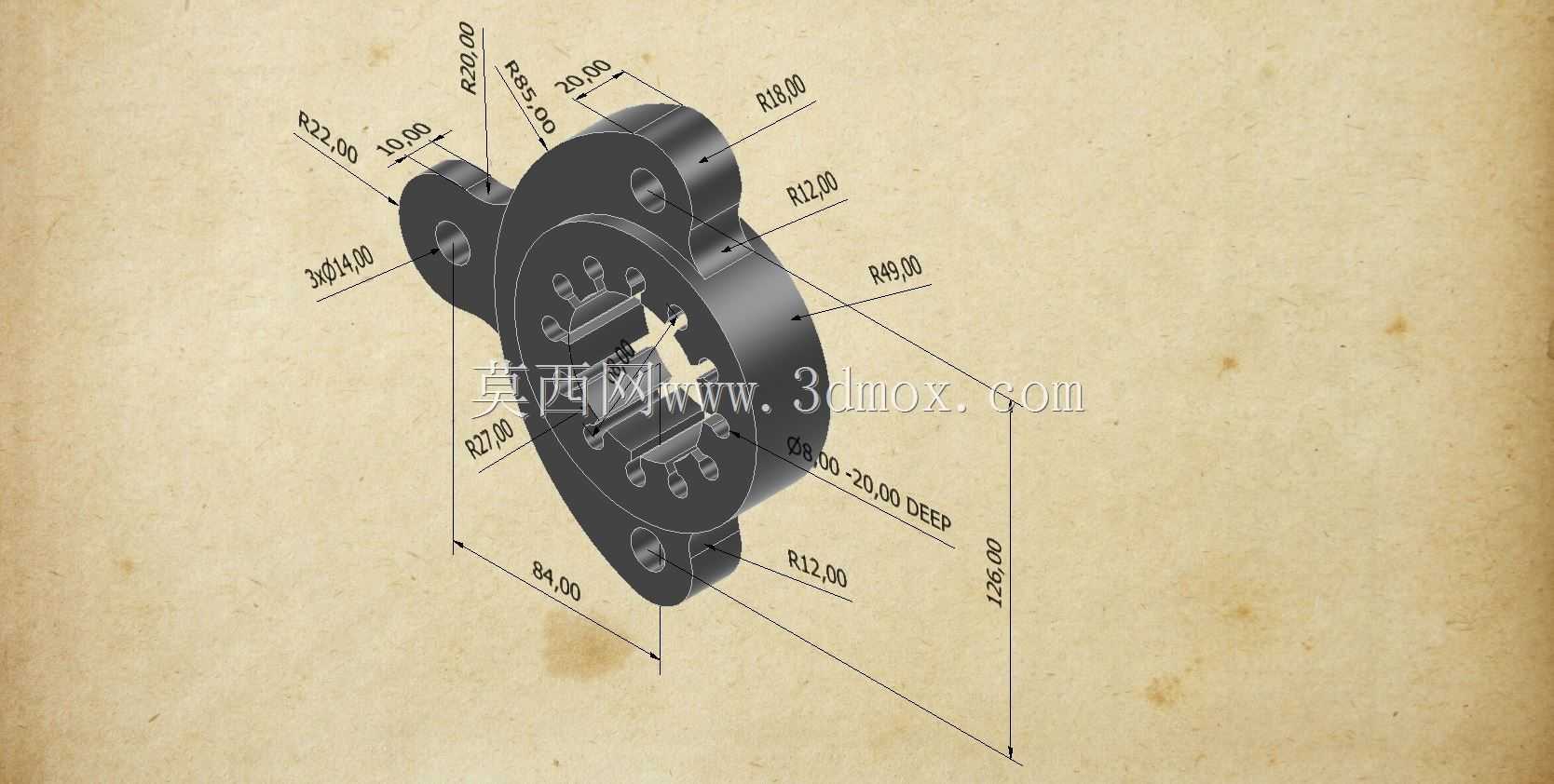

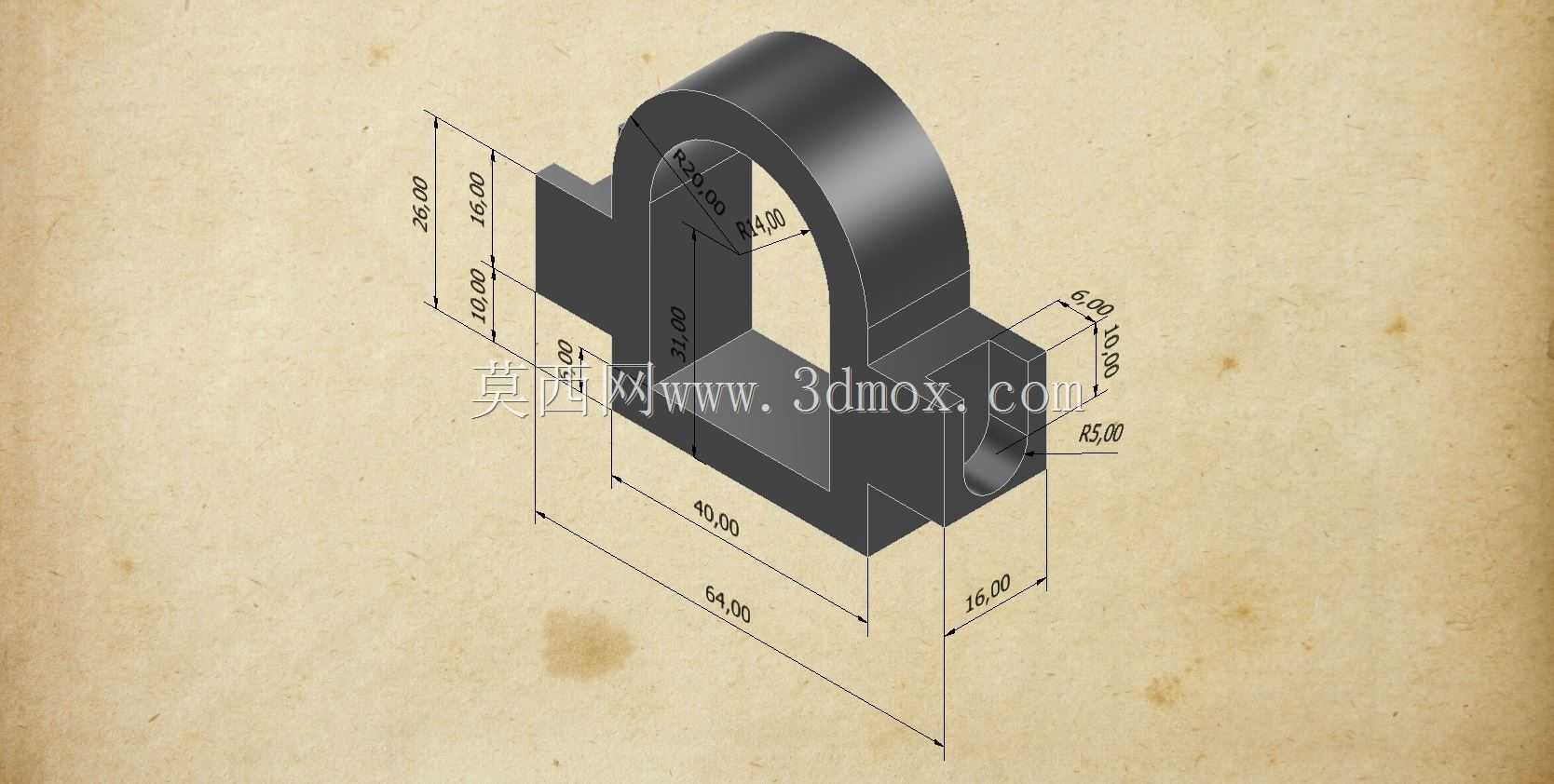

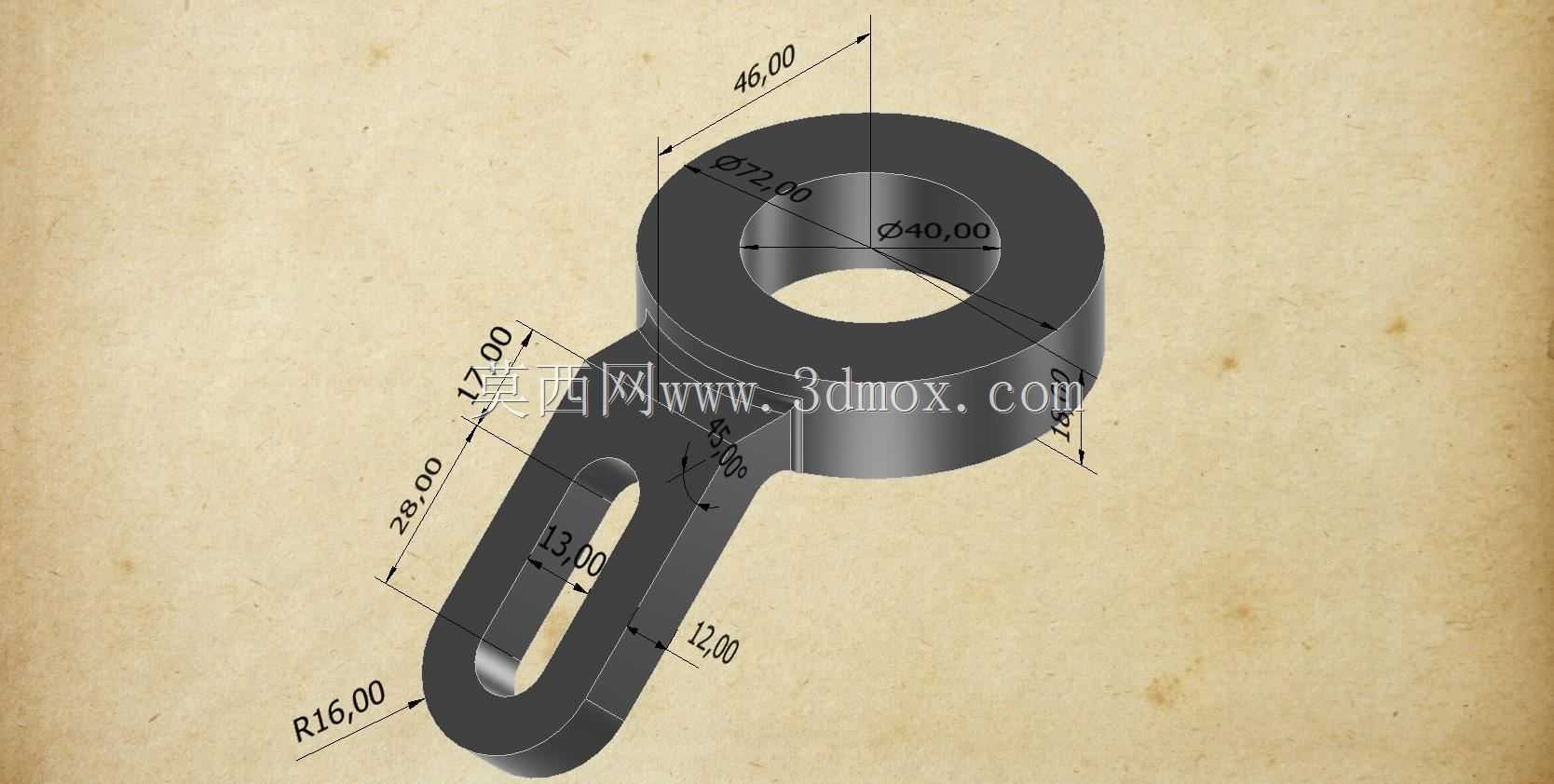

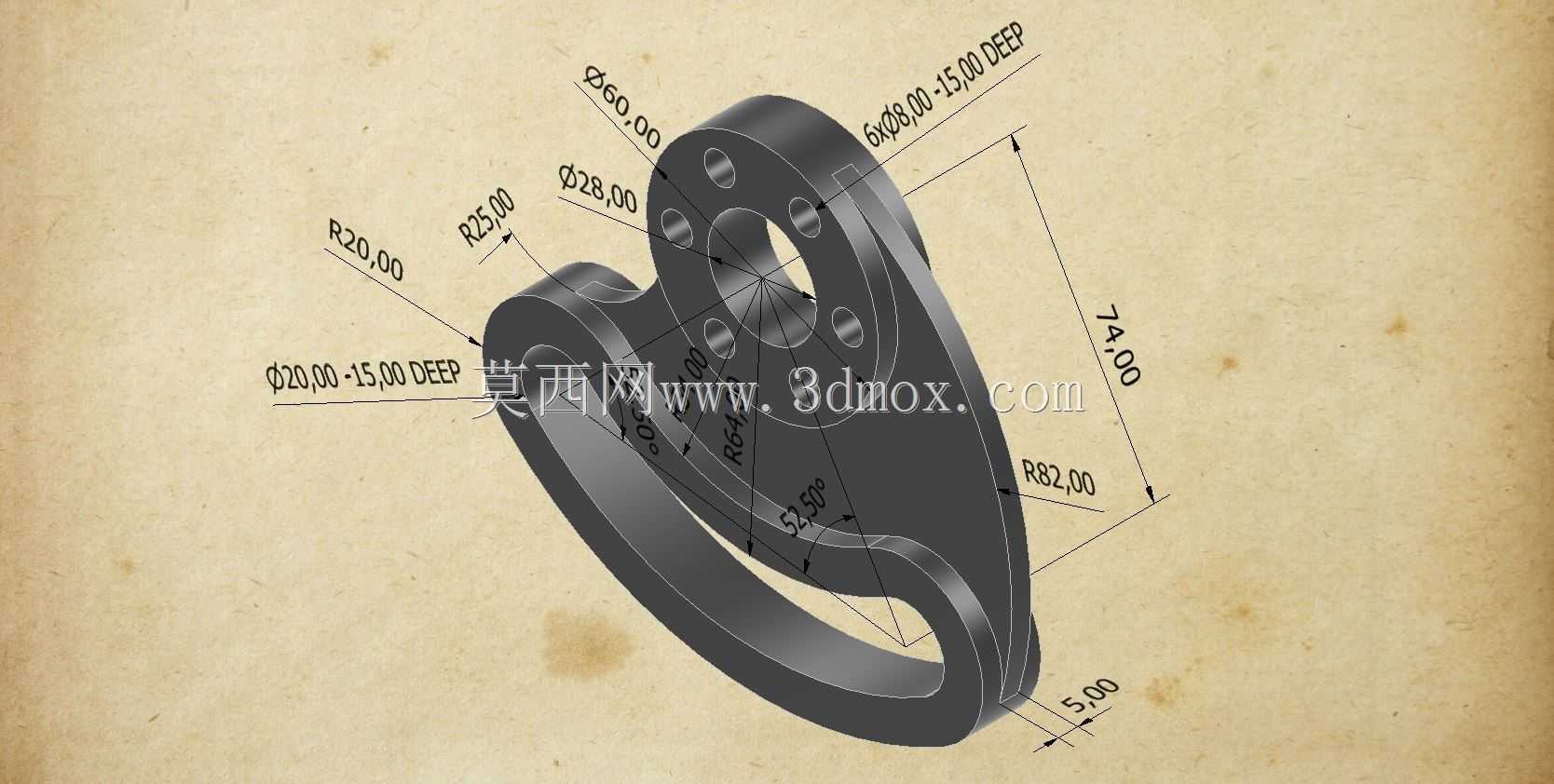

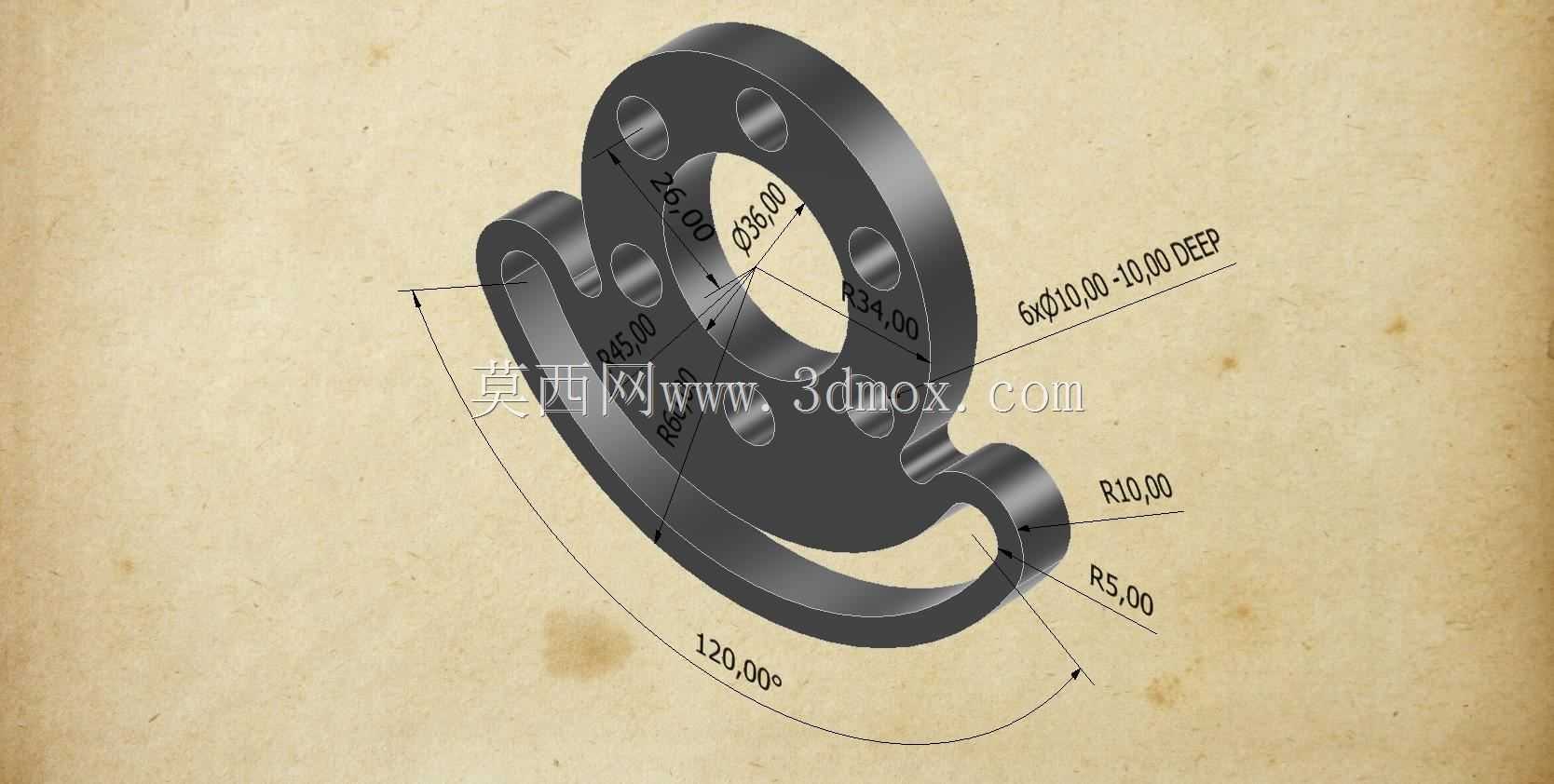

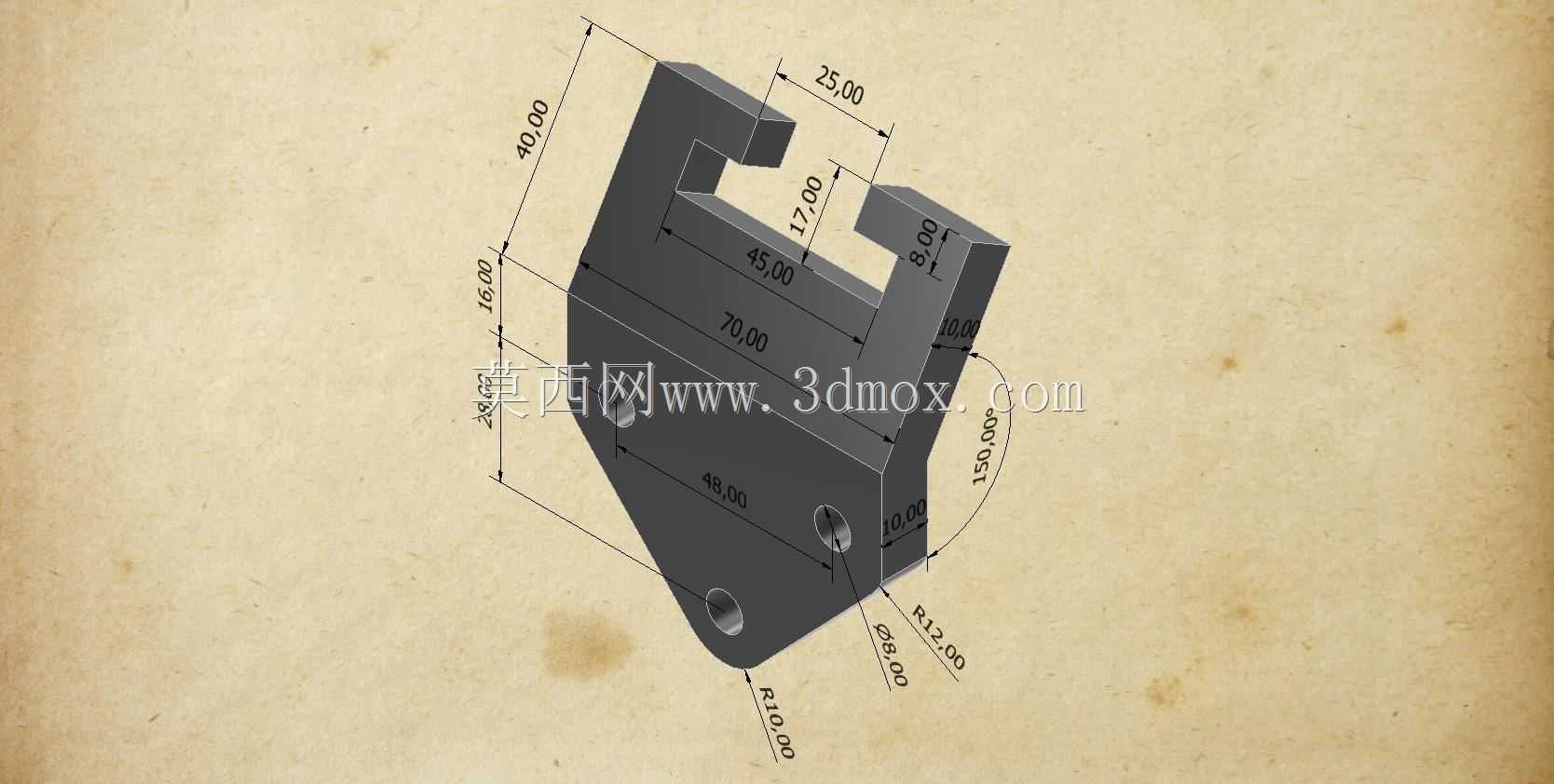

组合式凸台结构机械建模练习素材

　　这类组合块体结构是机械三维建模入门阶段最具实操价值的练习载体，很多刚接触结构设计的从业者，往往容易跳过这类基础块体拼接练习，直接去做复杂曲面或者整机装配，最后在实际项目里碰到带凸台、缺口、阶梯面的安装基座类零件时，经常出现尺寸链对不上、装配干涉的问题。从实际工程场景来看，这类带高低差、带定位缺口的块体结构，广泛出现在小型设备的安装基座、工装夹具的定位块、自动化线的挡停支撑座这类零部件上，别看结构都是方块拼接，实际生产里每一个尺寸的公差、每一个面的平面度要求，都直接影响后续装配的精度。

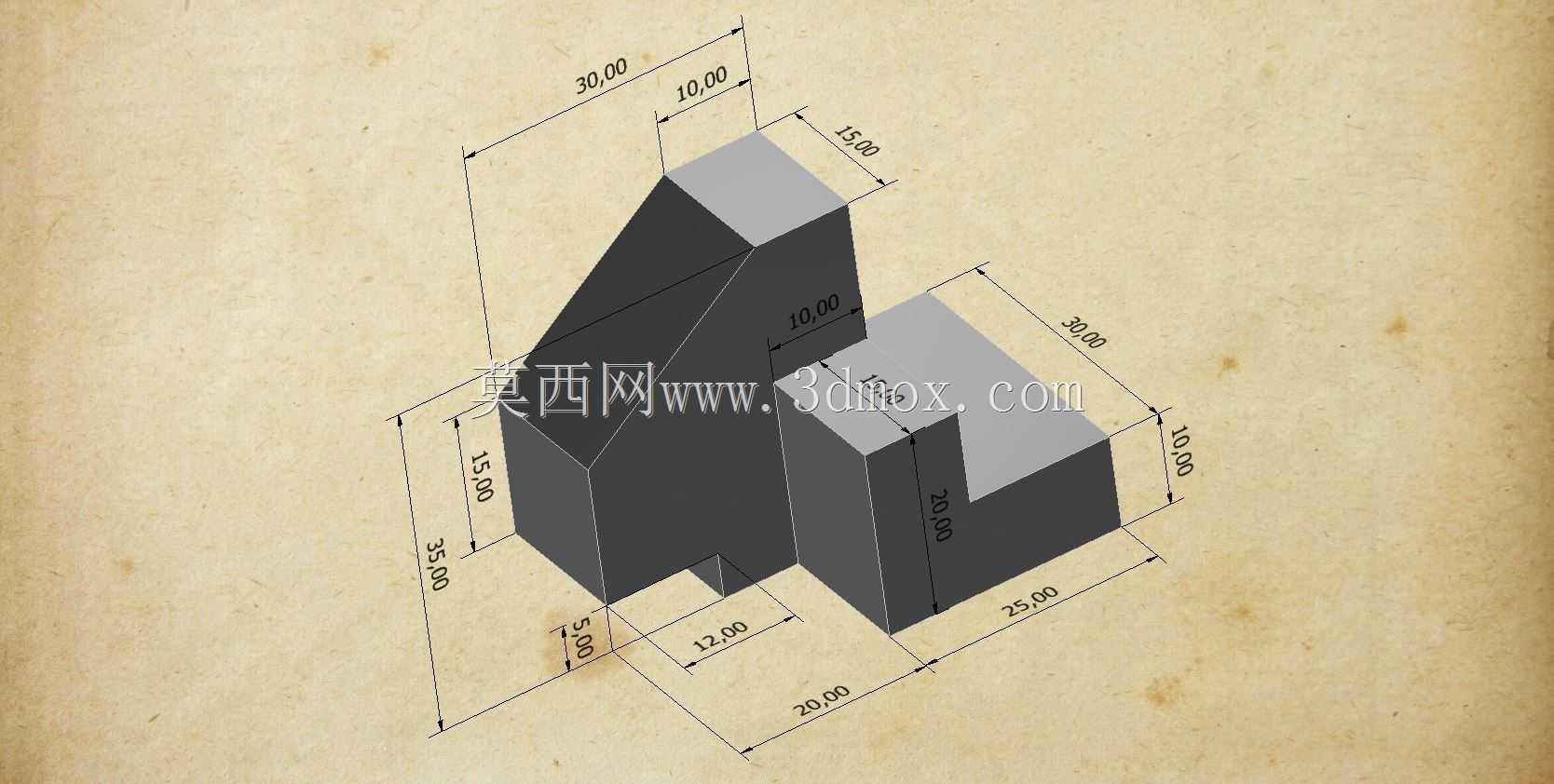

　　做这个结构的建模练习时，不能只照着尺寸把形状堆出来，要顺着实际零件的加工逻辑去梳理建模顺序。首先要确定安装基准面，也就是整个结构和其他部件贴合的底面，所有高度方向的尺寸都要从这个基准面开始推算，不能随便选一个侧面当基准，不然实际加工的时候基准不重合，尺寸误差会累积到装配环节。从标注的尺寸来看，左侧较高的块体总高度35，顶部有10单位宽度的凸台，侧面有15单位的斜切面，这个斜切面在实际零件里往往是用来避让相邻部件的运动轨迹，或者是作为导向面引导工件滑入定位位置，建模的时候要注意这个斜面和相邻垂直面的交线处理，不能出现多出来的碎面，不然导入工程图模块的时候会出现剖面线错误。

　　右侧的块体总高度20，顶部有10单位深度的缺口，底部有12单位宽度、5单位高度的内凹缺口，这个底部的内凹结构在实际应用里通常是用来卡入安装板的定位筋，不需要额外打定位销就能实现快速预装，减少装配时的调整时间。两个块体之间的间距是20单位，这个间隙尺寸在实际设计里要根据相邻部件的安装公差留0.2到0.5的调整量，练习的时候可以特意去调整这个间隙值，体会不同间隙下装配约束的添加逻辑。长度方向上右侧块体总长度30，宽度方向25，这些外轮廓尺寸都是和安装位的边界直接对应的，建模的时候要养成先画外轮廓边界再做内部切除的习惯，和实际加工时先铣外形再挖槽、切缺口的工序保持一致，这样建出来的模型特征树逻辑清晰，后续改尺寸的时候不会出现特征报错。

　　很多新手做这类练习的时候，喜欢用一个个方块去拼接求和，这种方法做练习没问题，但到了实际工程里，这类零件大多是整块坯料铣削加工出来的，建模的时候要尽量采用凸台拉伸加切除的方式，还原加工的工序步骤，这样后续出工程图的时候，尺寸标注的顺序也能和加工工序对应，车间的加工人员看图纸的时候能快速理解设计意图，减少沟通成本。比如底部那个5单位高的缺口，实际加工的时候是在坯料铣完外形之后，用立铣刀走一刀切除出来的，建模的时候用拉伸切除特征做，比单独画一个小方块求差更符合工艺逻辑，后续要调整缺口深度或者宽度的时候，直接改切除特征的尺寸就行，不会影响其他特征的参考关系。

　　另外要注意各个垂直面的相交棱边，实际零件加工的时候这些棱边都会做0.5到1的倒角或者圆角，避免应力集中，也防止安装的时候划伤人，练习的时候可以特意加上这些工艺特征，不要把模型建成全是锐边的理想状态，毕竟三维建模最终是要服务于实际生产的，不是只做视觉效果。还有尺寸标注的位置，图里的尺寸都是从基准面开始标注，没有出现封闭尺寸链，这也是机械制图的基本要求，建模的时候可以对照着检查自己的特征尺寸，有没有出现多余的闭环尺寸，避免后续出图的时候出现尺寸矛盾。

　　这类结构虽然简单，但涵盖了拉伸、切除、基准选择、尺寸链核对这些三维建模最核心的基础技能，把这类结构练熟了，后续做复杂的箱体类、支座类零件的时候，就能快速梳理清楚建模逻辑，不会出现特征混乱、改一个尺寸全模型报错的问题。很多从业多年的结构工程师，平时也会找这类简单的基础结构练手，保持对尺寸和特征的敏感度，毕竟复杂的设备都是由一个个简单的基础零部件组合而成的，基础结构的建模精度和逻辑合理性，直接决定了整个装配体的稳定性。
