带座铰接支撑类机械练习构件

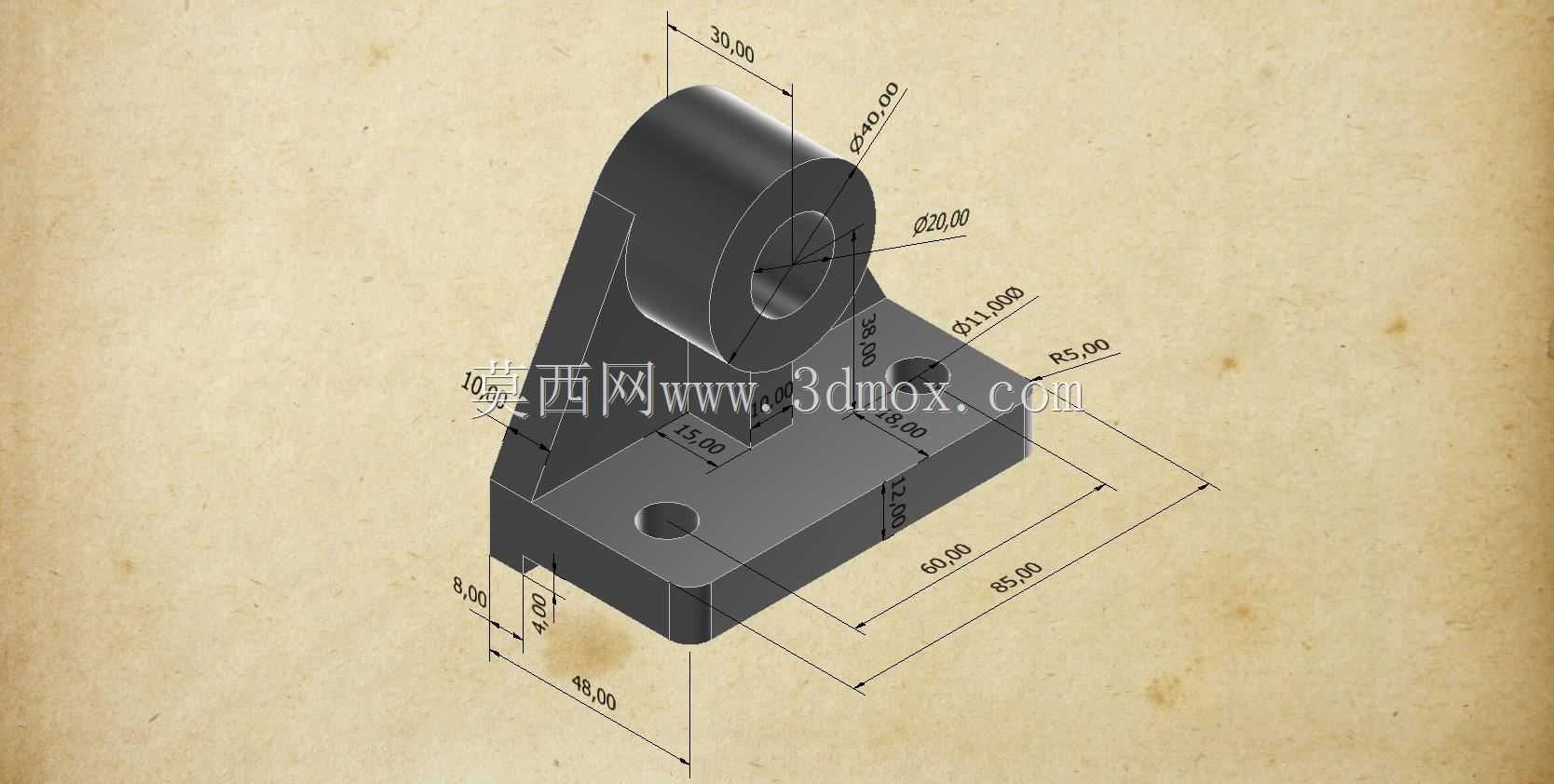

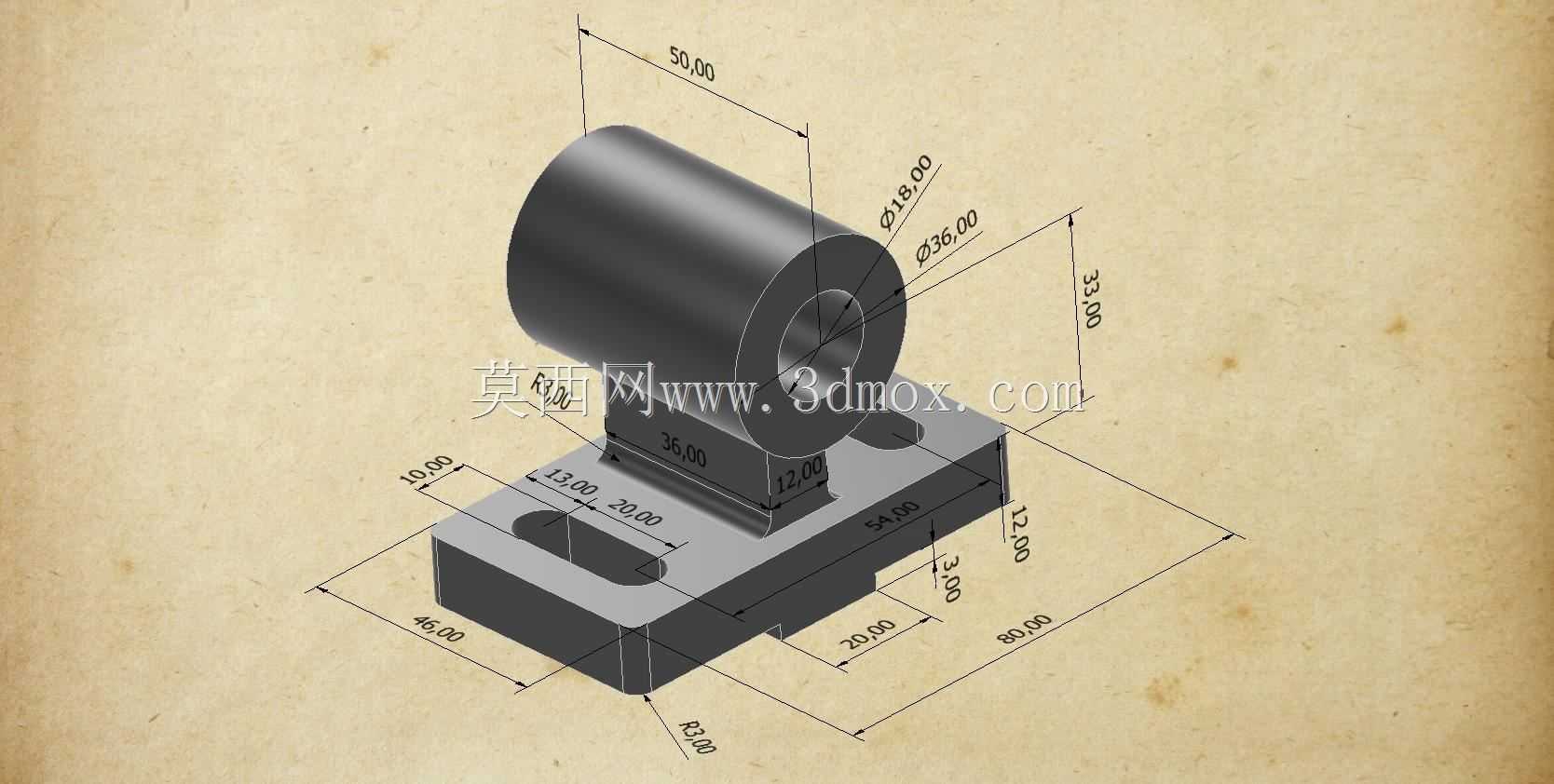

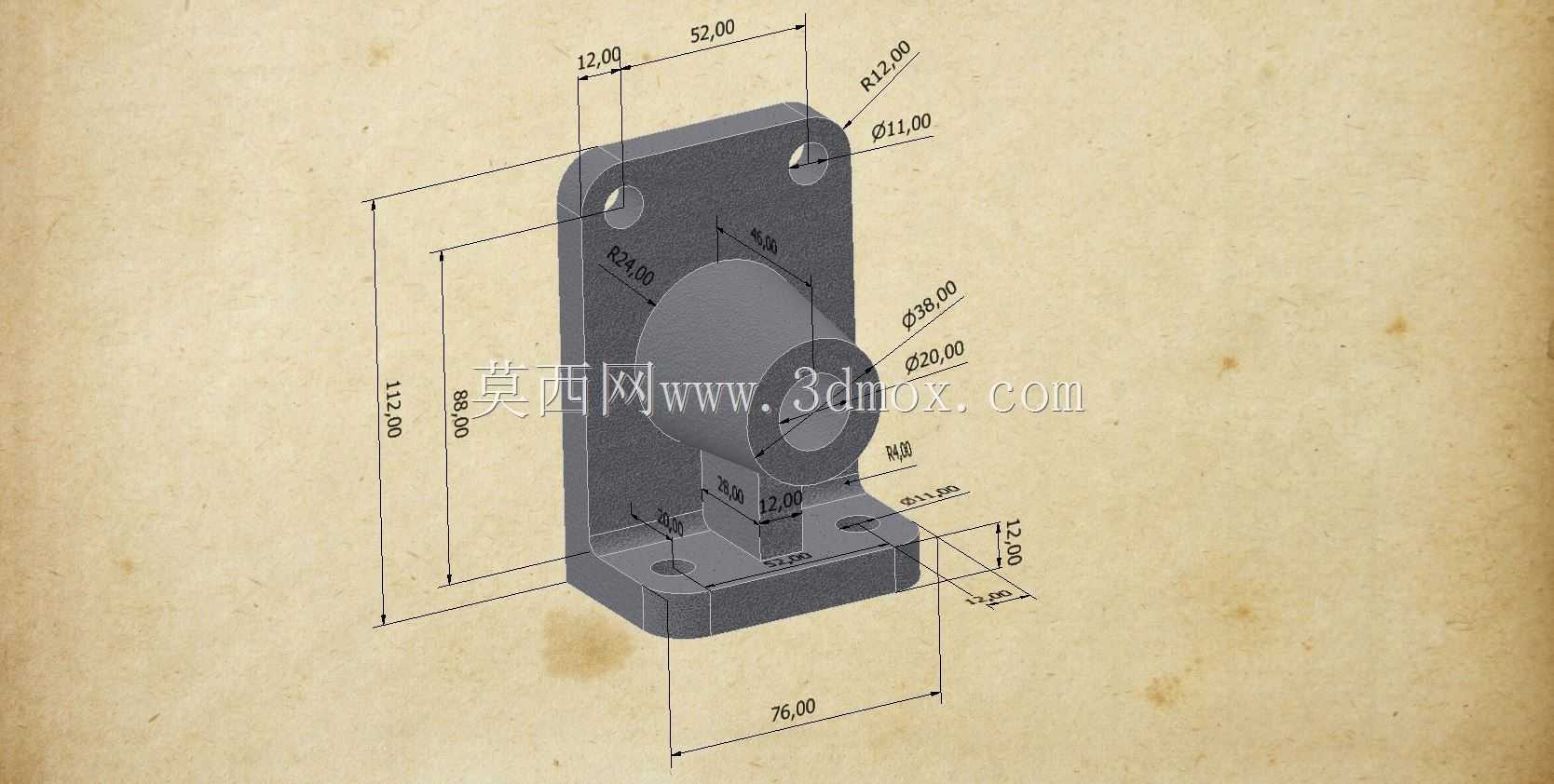

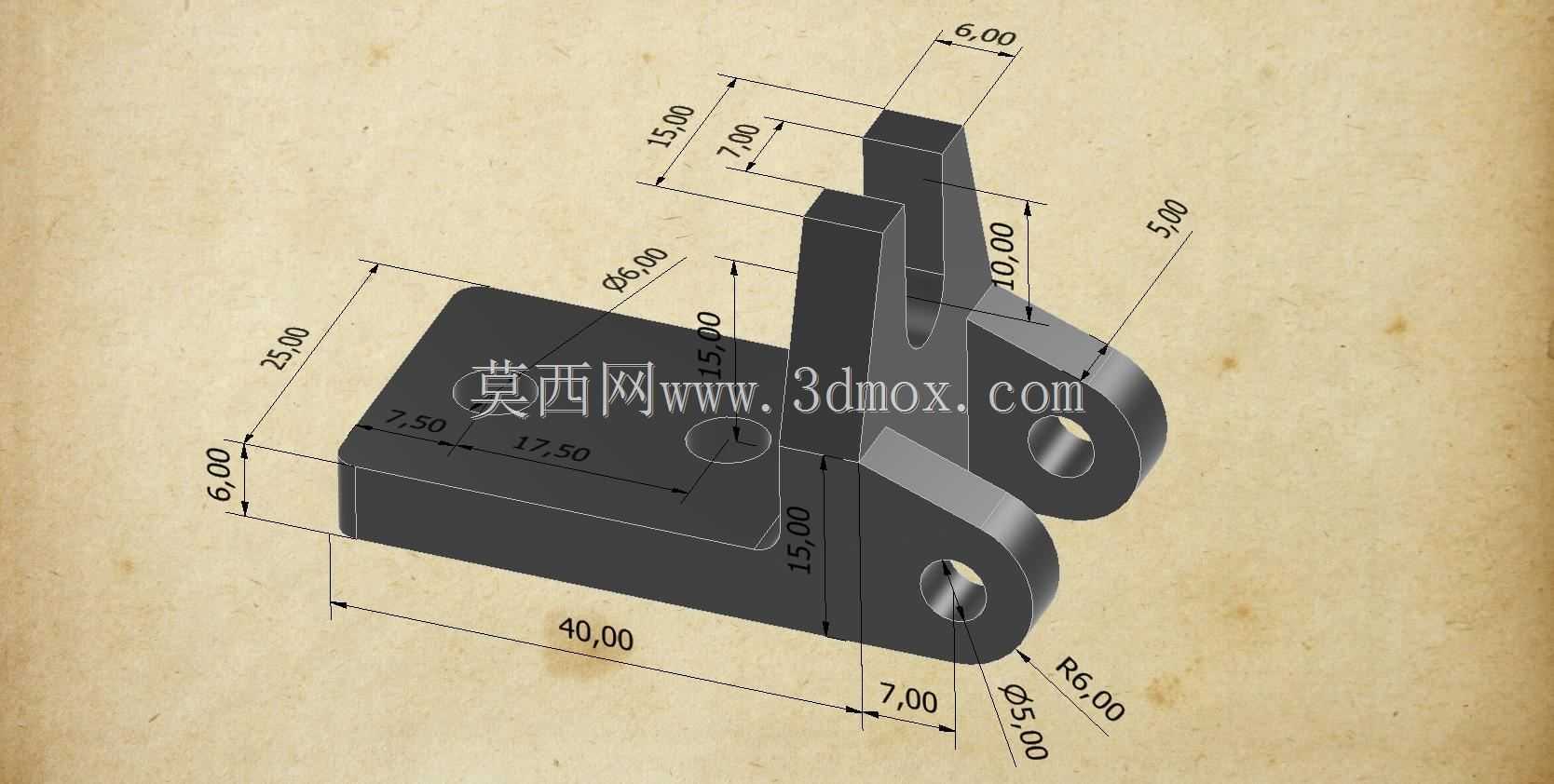

　　这类带安装底座的铰接支撑构件，在轻工输送线、小型工装夹具台、非标自动化单机的连杆传动副里十分常见，日常做建模练习时选这类构件，能覆盖从安装基准到配合特征的全流程设计逻辑，比单纯画规则几何体更贴合实际工程需求。先看安装边界，底座的长宽尺寸分别为85mm、60mm，底座厚度8mm，两个安装沉孔的中心距为60mm，沉孔的沉台深度4mm，适配M6规格的内六角圆柱头螺钉安装，安装时底座底面完全贴合设备安装基板，不需要额外加调整垫片就能保证基准面的平面度要求，沉孔设计可以让螺钉头完全埋入底座平面，不会突出表面干涉上方铰接部件的转动行程。底座上方的立板和圆筒铰接部分做了一体化的过渡设计，立板和底座的连接处设置了R5的圆角过渡，

　　避免直角连接处的应力集中，在实际承受径向铰接载荷的时候，这个圆角能把立板根部的应力分散30%左右，不会出现长期交变载荷下根部断裂的问题。上方的铰接圆筒外径40mm，内孔直径20mm，圆筒的轴向总长度30mm，内孔的公差可以选H7级，适配直径20mm的铰接销轴，销轴和内孔配合的时候可以加装铜套或者自润滑轴承，满足不同转速下的转动需求，圆筒的端面和立板侧面完全垂直，垂直度公差控制在0.02mm以内，能避免销轴安装后出现别劲、转动卡滞的问题。立板侧面和底座上表面的垂直高度为38mm，这个高度是根据铰接部件的转动行程计算的，当铰接臂绕内孔转动的时候，臂的下边缘不会和底座上表面发生碰撞，预留了至少5mm的安全间隙，哪怕加工时存在尺寸公差累积，

　　也不会出现运动干涉。底座上除了两个安装沉孔之外，在靠近立板的位置还设置了一个直径15mm的定位销孔，安装的时候可以先打定位销确定支座的准确位置，再拧紧紧固螺钉，避免设备运行过程中螺钉松动导致支座移位，这个细节在很多新手建模的时候容易遗漏，实际生产里定位销的作用比紧固螺钉更能保证长期安装精度。建模的时候要注意几个特征的先后顺序，首先拉伸底座的基体，然后做沉孔和定位销孔的切除，再拉伸立板和上方的圆筒，之后做连接处的圆角过渡，最后标注所有关键尺寸的公差，尤其是铰接内孔的圆柱度、底座安装面的平面度、立板和底座的垂直度这些形位公差，不能只标外形尺寸忽略配合要求。这类构件在实际使用的时候，大多作为连杆机构的固定铰接端，比如小型气动摆台的支撑座、

　　料仓挡料机构的转轴支座、手动夹具的铰接支点，承受的载荷主要是径向的铰接作用力，轴向几乎不受力，所以圆筒部分不需要额外做轴向的限位结构，靠销轴两端的卡簧就能完成轴向固定。做这类练习构件的时候，不要只追求外形画得像，要多思考每个尺寸设计的依据，比如为什么底座厚度选8mm而不是6mm，因为当铰接点承受1000N径向力的时候，8mm厚的Q235钢板底座变形量不到0.01mm，完全满足刚度要求，如果选6mm的话变形量会超过0.03mm，长期使用会导致铰接点偏移。还有圆筒的壁厚是10mm，这个厚度是根据内孔配合的轴承外圈厚度来定的，标准20mm内径的自润滑轴承外圈厚度就是10mm，刚好和圆筒壁厚匹配，不需要额外加工台阶来固定轴承，直接压装就能到位。立板的厚度是10mm，和圆筒的轴向长度30mm形成2:3的比例，既保证了立板的支撑刚度，又不会因为立板过厚增加不必要的重量，整个构件的总重量不到300g，用铝合金加工的话重量还能再降三分之二，适合用在对重量有要求的移动设备上。安装的时候要注意，底座的安装面必须去除毛刺，尤其是沉孔边缘的飞边，不然会导致底座和安装基板之间存在间隙，拧紧螺钉的时候底座会发生轻微变形，导致上方的铰接孔轴线倾斜，最终出现转动卡滞的问题。如果是用在有粉尘或者切削液的环境里，铰接内孔的两端可以加装防尘密封圈，避免杂质进入配合面磨损销轴和内孔，能把构件的使用寿命提升两倍以上。
