叉型带孔连接支座机械结构练习件

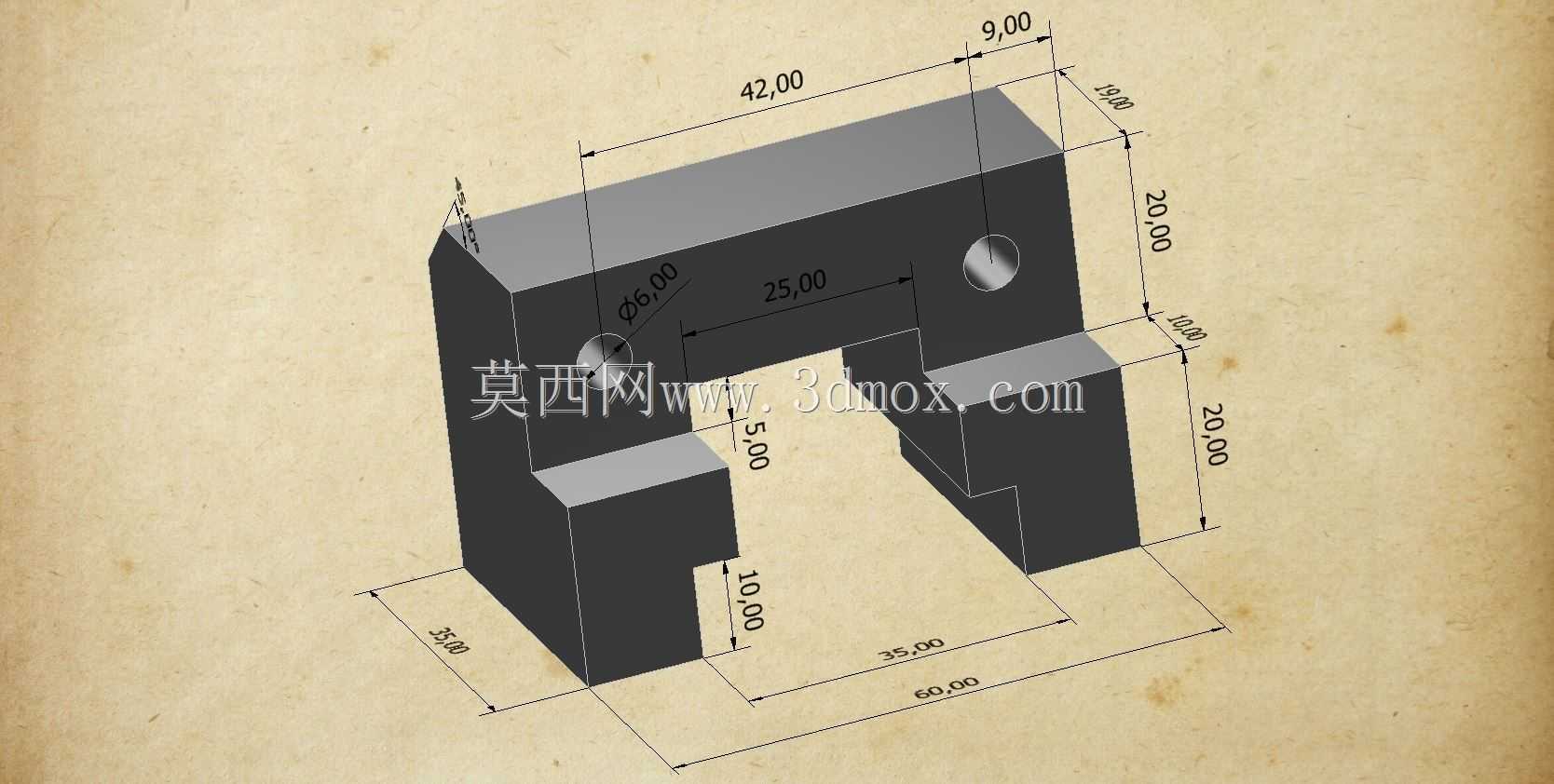

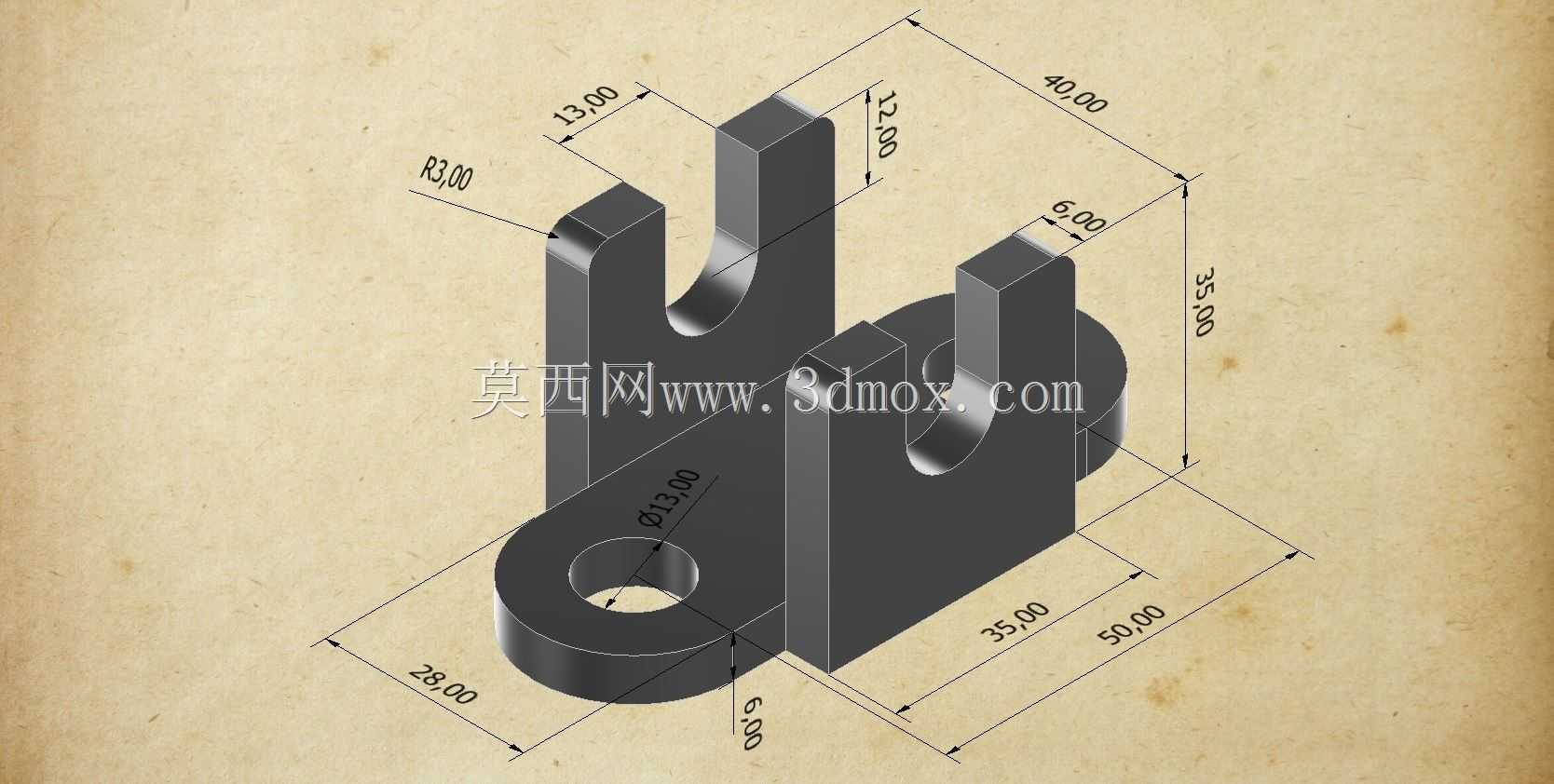

　　这类叉型带孔支座类零件，在轻工输送线、小型工装夹具台架、非标自动化设备的连杆传动副中应用十分广泛，多数作为铰接支撑节点使用，承担着连接运动杆件、传递往复作用力、限制杆件径向窜动的核心作用，区别于一体式焊接支座，这类分体式机加工支座的互换性更强，磨损后可单独快速更换，无需对整套连接机构做拆解返工，在小载荷间歇运动的机构中维护成本更低。从结构设计逻辑来看，零件整体采用一体化铣削成型思路，底部设置带通孔的圆形安装法兰，法兰上的Φ13通孔用于穿装锁紧螺栓，可将整个支座固定在设备安装基板上，法兰侧延伸出的平直底板一方面增大了与安装面的接触面积，降低接触面压，避免长期受载后安装面出现压溃变形，另一方面也为上部叉型结构提供稳定的支撑基础，

　　抵消上部铰接点受载时产生的倾覆力矩。上部的双叉耳结构是功能核心，其中一侧叉耳顶部做R3圆角过渡，避免应力集中在叉耳根部的直角位置，在反复受交变载荷的工况下，圆角过渡可将叉耳根部的应力峰值降低四成以上，有效减少疲劳断裂风险；叉耳的开口槽用于嵌入配套的连接摆杆，穿装销轴后即可实现摆杆的定轴摆动，另一侧的凸台结构则用于安装轴向限位卡簧或者轴套，避免销轴工作过程中出现轴向窜动脱出。从尺寸边界来看，零件整体长度方向最大尺寸为50mm，宽度方向最大尺寸为40mm，总高度为35mm，安装底板的厚度为6mm，叉耳部分的厚度为13mm，叉耳开口的深度为12mm，这些尺寸参数决定了该支座适配的铰接摆杆厚度不能超过11mm，

　　配套销轴的直径需与叉耳上的安装孔做公差配合，安装时底部法兰的固定螺栓中心距需匹配底板上的孔位，预留至少2mm的安装调整间隙，避免装配时出现孔位错位无法锁紧的问题。在建模练习过程中，这类零件可以很好地训练草图约束、拉伸切除、圆角特征、基准面建立的基础操作，建模时需要先确定底部安装法兰的中心作为坐标原点，再依次向上绘制底板、叉耳的轮廓，先做整体拉伸再做切除开槽，最后添加圆角特征，能避免建模过程中出现特征参考丢失的问题；实际加工时这类零件多采用45号钢毛坯铣削成型，加工后需对叉耳内孔做铰孔处理保证配合精度，安装面做铣平处理保证平面度，表面做发黑处理提升防锈能力，在无强冲击的常温工况下使用寿命可达上万小时。需要注意的是，

　　这类支座的额定载荷与叉耳厚度、销轴配合间隙直接相关，当配合间隙超过0.1mm时需及时更换销轴或者衬套，避免间隙过大导致机构运行出现晃动，影响整套设备的运行精度；如果用于有腐蚀的工况，可将材质更换为304不锈钢，相应的安装螺栓也需配套同材质，避免电化学腐蚀加速零件失效。
