拖挂式摆动儿童游乐设施结构设计

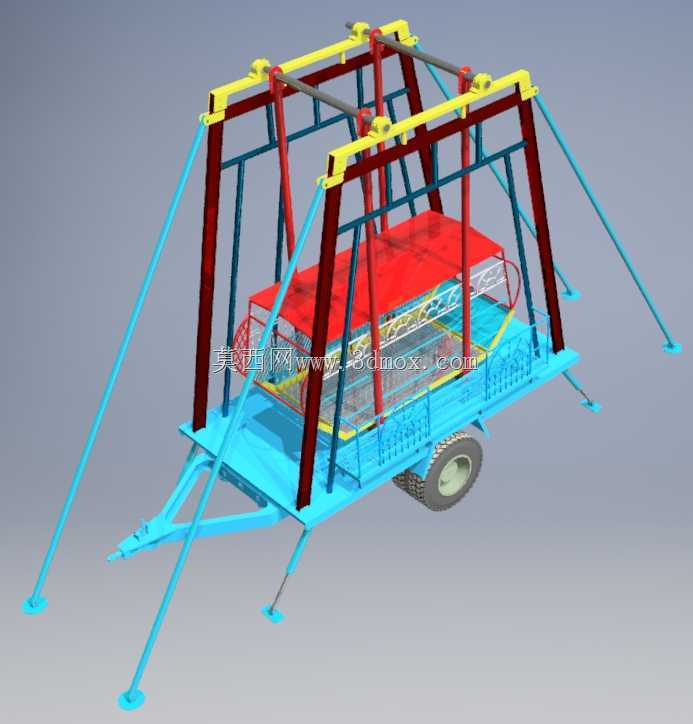

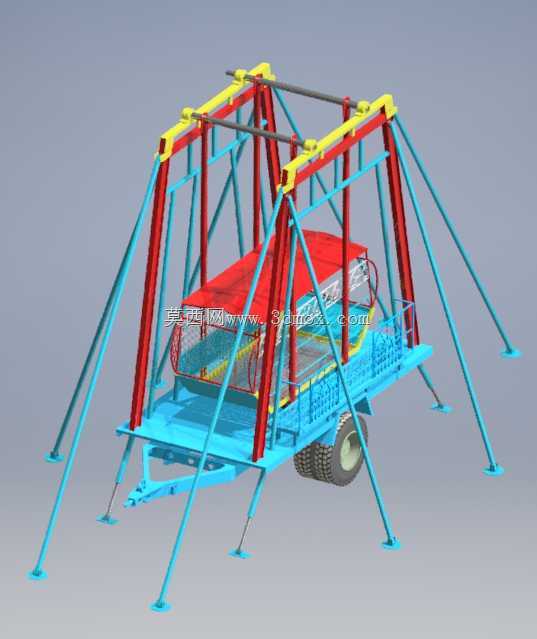

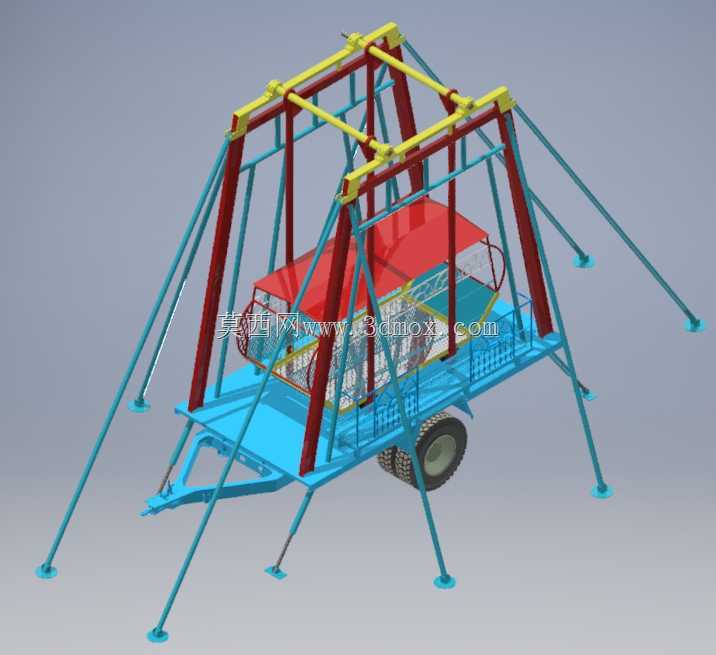

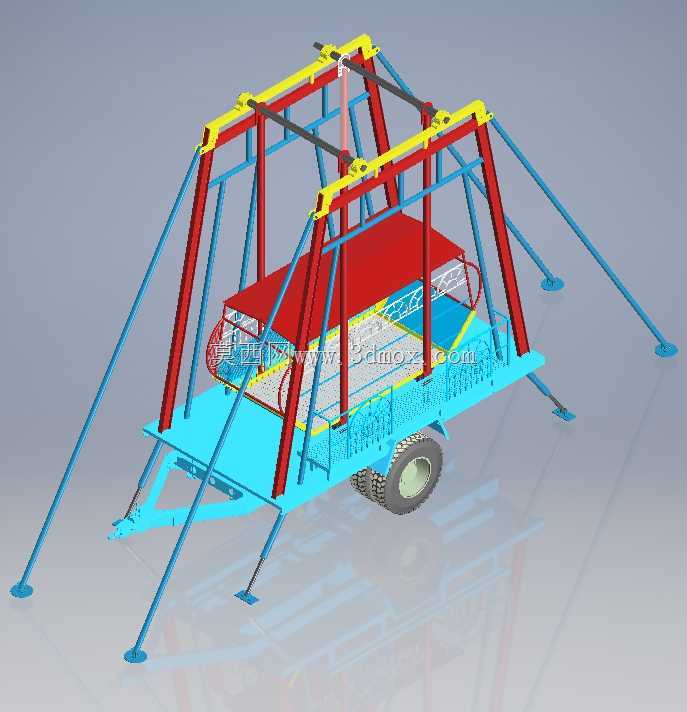

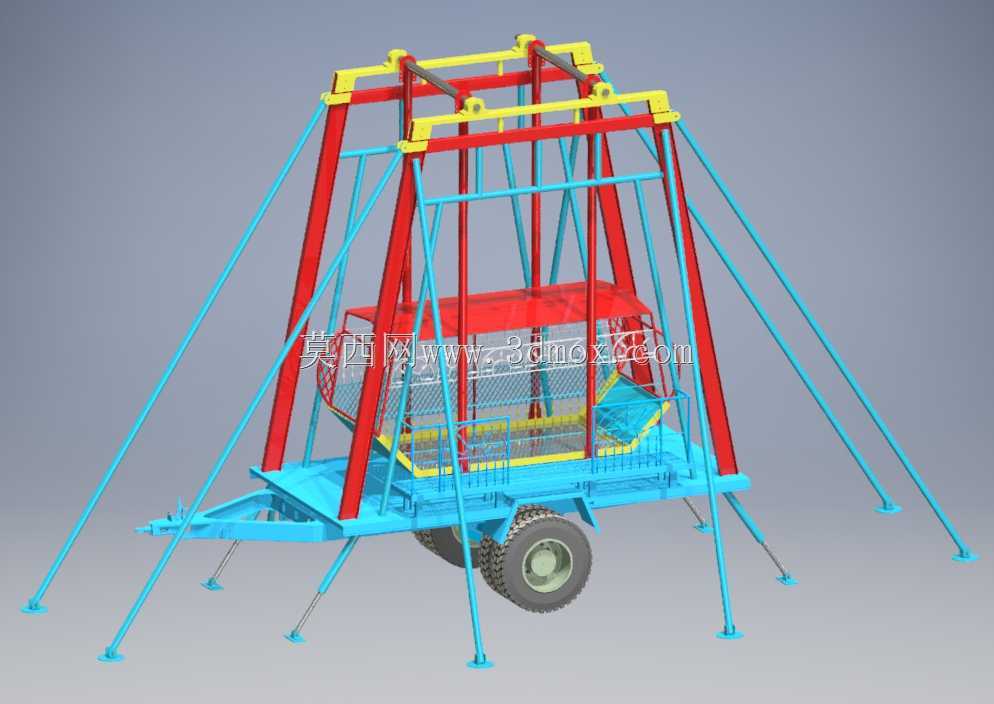

　　这款可移动摆动式儿童娱乐设备，主要面向流动经营的户外游乐场景，适配乡镇集市、商业广场临时活动、城郊露营地、社区临时游乐区等不具备固定游乐设施安装条件的场地，区别于固定式摆锤类设备，其核心设计逻辑围绕快速转场、快速部署、低安装门槛展开。设备整体采用拖挂底盘作为承载基础，底盘下方配置单组承重轮胎与牵引连接结构，转场时可直接通过小型乘用车牵引移动，无需额外调用平板运输车辆，大幅降低流动经营的转运成本。设备部署时无需浇筑混凝土基础，依靠六组可调节长度的斜向支撑腿完成整机调平与固定，支撑腿底部配置大直径支撑脚垫，可适配硬化铺装地面、压实泥土地面等多种户外场地条件，单组支撑腿的调节行程可覆盖150毫米以内的地面高差，

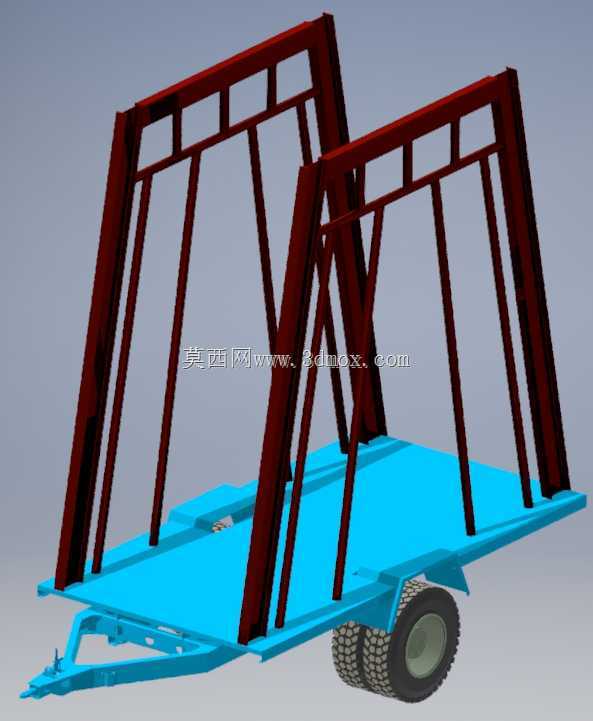

　　部署时仅需配套普通水平尺即可完成整机调平作业，整个部署流程两名操作人员可在四十分钟内完成，撤收流程耗时更短，适配流动经营高频转场的实际需求。设备的摆动承载框架采用矩形钢管焊接成型，主体竖向支撑结构选用大壁厚红色涂装矩形管，顶部摆动横梁连接部位设置加强筋板，避免长期往复摆动带来的焊缝疲劳问题；斜向稳定支撑采用蓝色涂装薄壁圆管，在保证框架整体抗扭刚度的前提下控制整机自重，降低拖挂转运时的牵引负载。顶部摆动机构采用铰接轴配合自润滑轴承的结构，相比滑动摩擦结构，其摆动阻尼更小，长期使用的磨损量更低，维护时仅需定期补充润滑脂即可，无需频繁更换易损件。座舱部分采用框架式围网结构，座舱底部为花纹钢板铺设的站立/乘坐平台，周边设置高度不低于1.

　　1米的防护围网，围网网格尺寸控制在80毫米以内，避免儿童肢体伸出引发安全风险，座舱顶部设置红色防雨顶棚，可在小雨天气下正常开展运营，同时避免夏季露天使用时阳光直射座舱。设备的摆动驱动采用人力辅助驱动的形式，未配置复杂的电力驱动系统，一方面降低整机的制造成本与维护难度，另一方面也避免电气系统在户外露天环境下的防水、绝缘安全隐患，摆动幅度通过限位结构进行硬性限制，最大摆角控制在25度以内，既保证游玩的趣味性，也避免幅度过大带来的安全风险。整机的外形尺寸在拖挂状态下长度控制在4.2米以内，宽度控制在2.2米以内，高度控制在2.8米以内，符合普通道路拖挂通行的尺寸要求，无需办理特殊拖挂审批手续；部署完成后整机的支撑占地范围为5米见方，

　　预留周边1米的安全距离后，6米见方的场地即可完成布置，对场地的尺寸要求较低。结构设计过程中，重点对摆动框架的焊缝强度、支撑腿的受压稳定性、底盘牵引部位的拉拽强度进行了校核，所有钢结构部件均做抛丸除锈后喷涂户外耐候漆，可适应户外露天放置的防锈需求，设备的所有铰接转动部位均设置防尘密封结构，避免户外沙尘进入转动副加剧磨损。考虑到儿童使用的安全需求，座舱的入口处设置可锁闭的防护门，运营过程中防护门关闭后可自动锁止，避免设备摆动过程中门体意外开启；所有钢结构的外露棱角均做圆弧倒钝处理，避免尖锐边角造成磕碰伤害。设备的配重经过合理分配，拖挂状态下牵引部位的下压力控制在50公斤到70公斤之间，符合小型乘用车拖挂的配重要求，不会出现拖挂行驶过程中摆尾的问题；部署状态下整机的重心位于支撑腿围成的区域中心位置，即使满员承载摆动到最大幅度时，整机的抗倾覆系数仍大于1.5，满足游乐设备的安全规范要求。
