户外儿童游乐设施旋转木马钢架结构

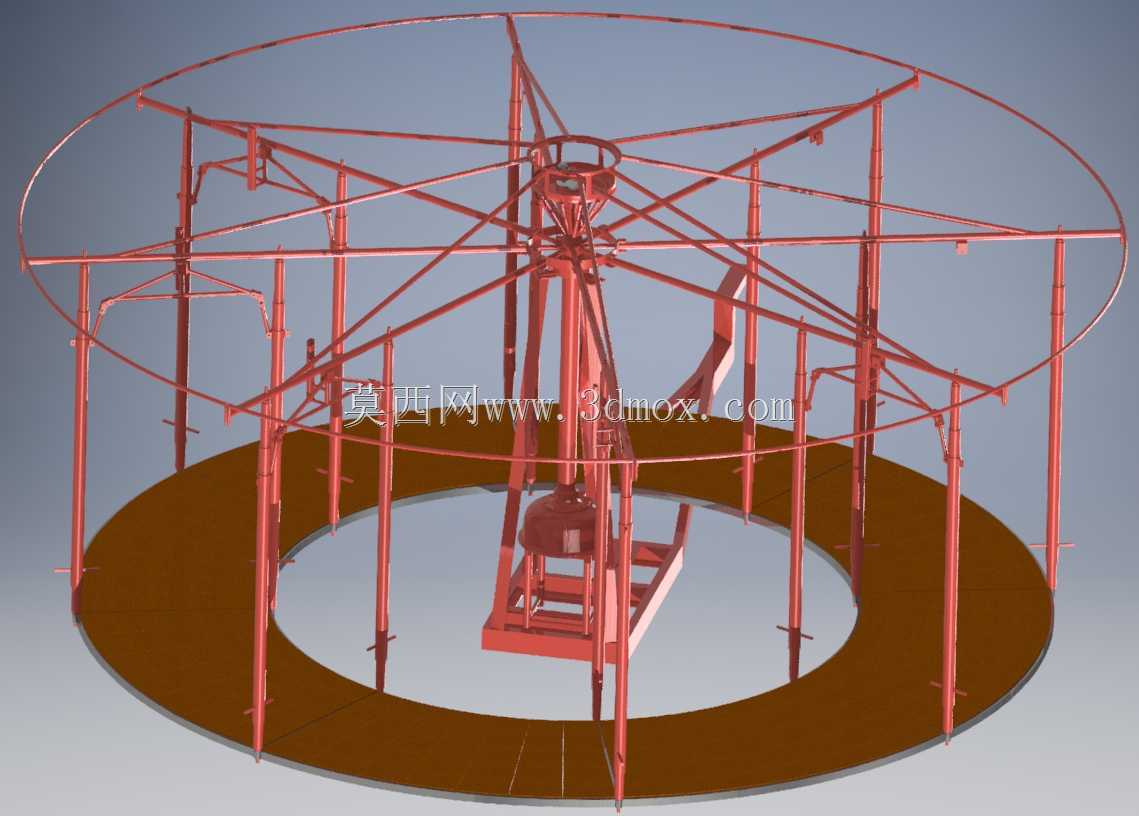

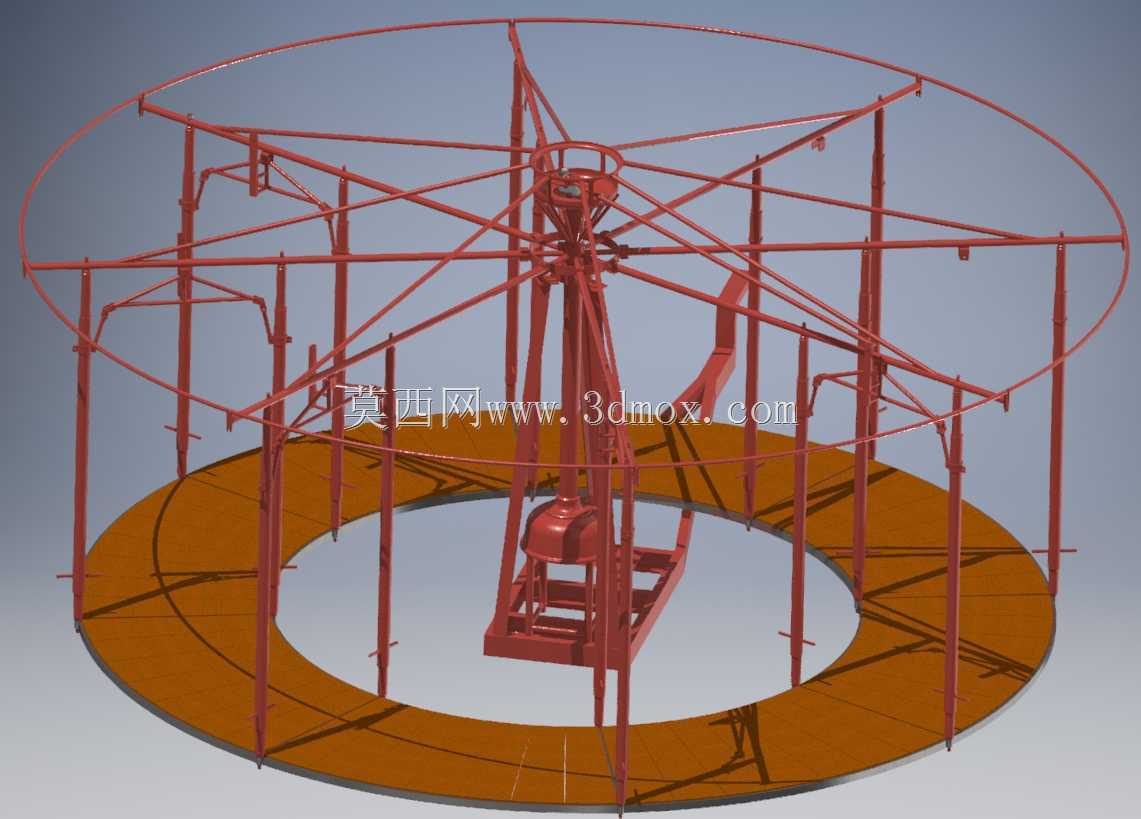

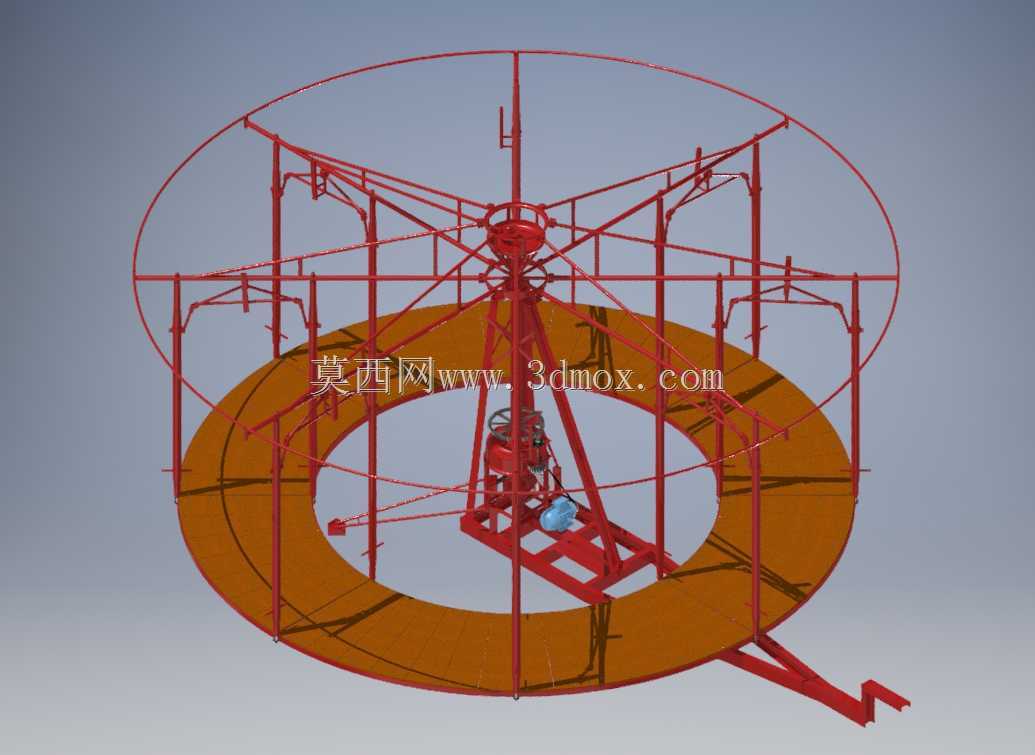

　　这套旋转木马的主体承载结构采用环形放射式钢架布局，中心设置竖向主立柱作为核心受力构件，从主立柱上部向周边均匀辐射多道斜向主梁，主梁末端连接外圈环形顶架，形成稳定的伞状顶部承载框架，可均匀挂载多个乘骑单元的吊挂载荷。底部设置环形行走轨道基座，轨道采用宽幅环形钢板铺设，基座内侧设置中心回转支承安装位，用于配套安装回转驱动机构，整套框架的受力传递路径清晰，顶部挂载载荷通过放射主梁传递至中心主立柱，再通过主立柱底部的连接法兰传递至下部回转支承与基础预埋件，侧向载荷则通过底部环形轨道上的行走轮组分散传递至地面基础，避免单点受力过载。

　　在实际应用场景中，这类结构多用于社区户外游乐场、商业综合体室外儿童区、中小型游乐园的无动力或轻动力游艺区域，区别于大型豪华转马的繁复装饰结构，这套钢架主体更侧重结构可靠性与安装便捷性，适配日均客流量中等、运维人员配置有限的运营场景，日常运维仅需定期检查节点螺栓预紧力、焊缝开裂情况以及行走轮的磨损量即可，无需复杂的装饰件维护作业。

　　设计过程中优先考虑了户外使用的耐候性需求，所有钢构件均预留了热浸镀锌或防腐喷涂的工艺余量，杆件连接节点全部采用法兰螺栓连接而非现场焊接，既降低了现场安装的作业难度，也方便后期单个构件损坏后的替换维护，无需整体拆卸框架。顶部放射主梁的角度经过反复校核，确保每个挂载点的竖直投影刚好落在底部环形轨道的正上方，避免乘骑单元运行过程中出现偏载扭矩，减少回转驱动机构的额外负载。中心主立柱采用分段式设计，分为上段顶架连接段、中段驱动安装段、下段基础连接段，各段之间通过高强度螺栓法兰连接，方便运输过程中的拆分装载，适配普通货运车辆的运输尺寸要求，无需特种运输车辆即可完成整套装载转运。

　　安装边界方面，整套结构的安装占地为正圆形区域，安装前需在中心位置浇筑混凝土基础预埋回转支承地脚螺栓，沿底部环形轨道的铺设位置浇筑环形混凝土地梁，地梁上预留轨道安装的调节螺栓孔，用于后期调平轨道水平度，避免运行过程中出现颠簸晃动。顶部外圈环形架的下沿预留了装饰篷布的安装挂点，运营方可根据实际需求加装防水遮阳篷布，无需额外在钢架上钻孔焊接，避免破坏构件的防腐层。结构的竖向净空高度经过合理设置，既保证乘骑人员上下时的头部安全余量，也避免整体高度过高导致风阻过大，提升户外大风环境下的运行稳定性，框架所有杆件的端部均做了倒角磨边处理，没有尖锐外凸的棱角，避免儿童在周边跑动时发生磕碰划伤。

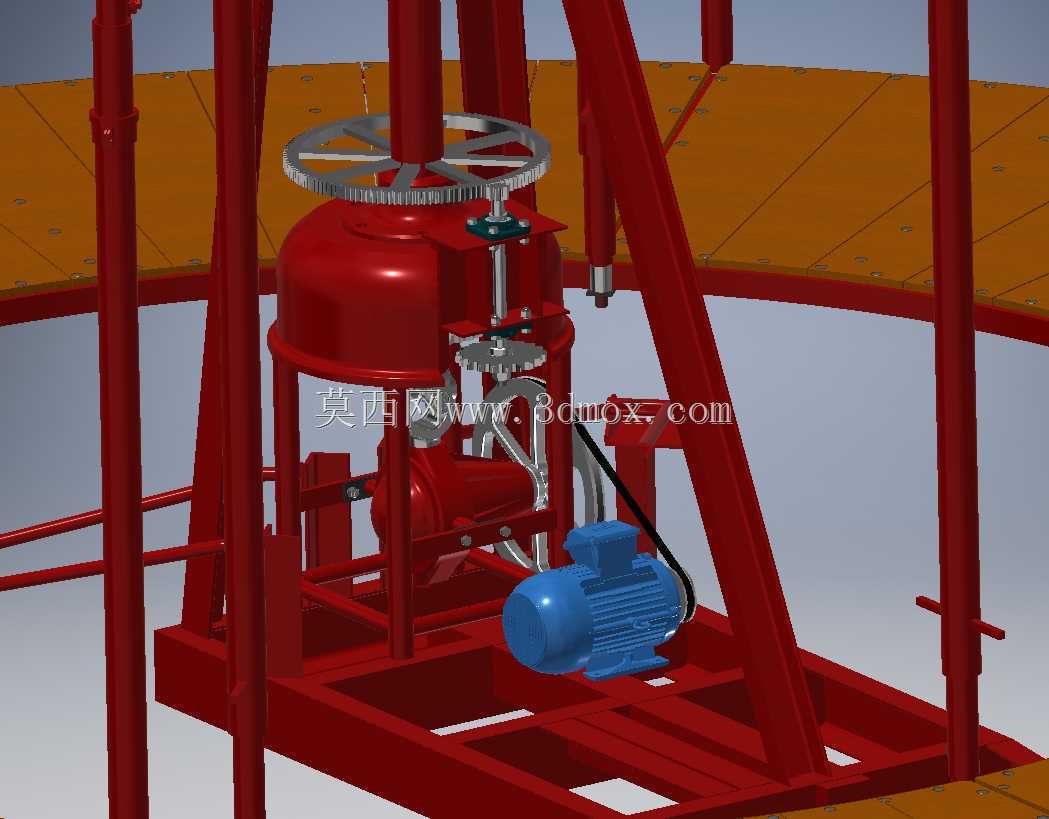

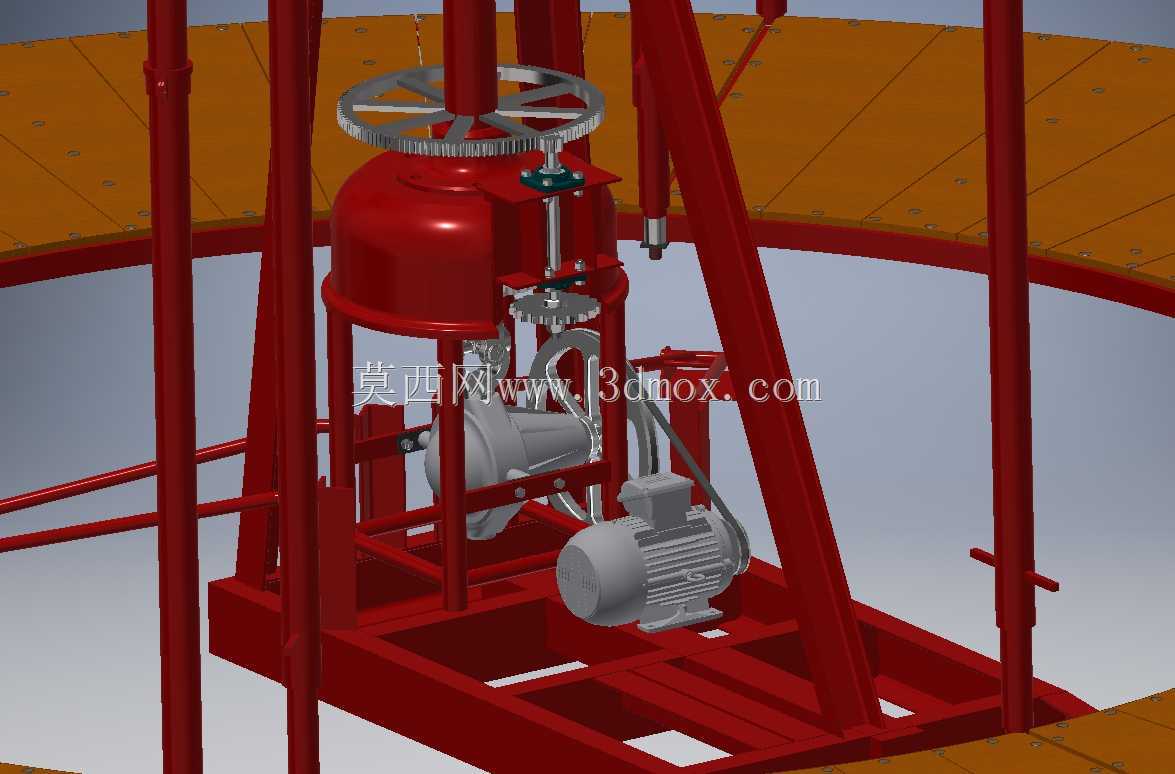

　　从结构受力角度看，这套钢架的斜向支撑布置充分利用了三角形稳定结构原理，每两道相邻的放射主梁之间都设置了横向联系杆，将顶部环形架分割为多个独立的稳定三角单元，即使单个节点出现螺栓松动，也不会出现整体框架的失稳变形，给运维人员留出足够的故障排查与处置时间。底部环形轨道的截面采用槽型设计，既可以约束行走轮的运行轨迹，避免脱轨风险，也能在雨天及时排走轨道表面积水，减少轮组与轨道的锈蚀概率。中心回转支承的安装位预留了足够的检修空间，后期维护驱动电机、回转齿轮时无需拆卸上部主框架，仅需打开中心位置的检修盖板即可完成常规维保作业，大幅降低后期运维的时间成本与人工成本。
