教育实训用多自由度机械臂结构设计

　　这款机械臂结构主要面向职业院校、科创教育场景的实操教学需求，可覆盖机械结构认知、运动学原理演示、简单点位搬运实训等多个教学环节，也可作为小型桌面级自动化演示装置的载体，适配基础的机械装调、电控接线类实训任务，不需要配套大型工业场地，普通实训台桌面即可完成部署。从结构设计逻辑来看，整体采用悬臂式多关节串联布局，底座为带安装孔的板式支撑结构，预留的安装槽孔可直接通过T型螺栓固定在标准铝型材实训台面上，安装边界控制在桌面级设备的常规尺寸范围内，不会占用过多实训操作空间，底座内部预留了舵机安装位与走线空间，所有动力线缆均可从结构件内部的空腔穿行，避免外露线缆干涉关节运动，也能减少实训过程中线缆被剐蹭损坏的概率。

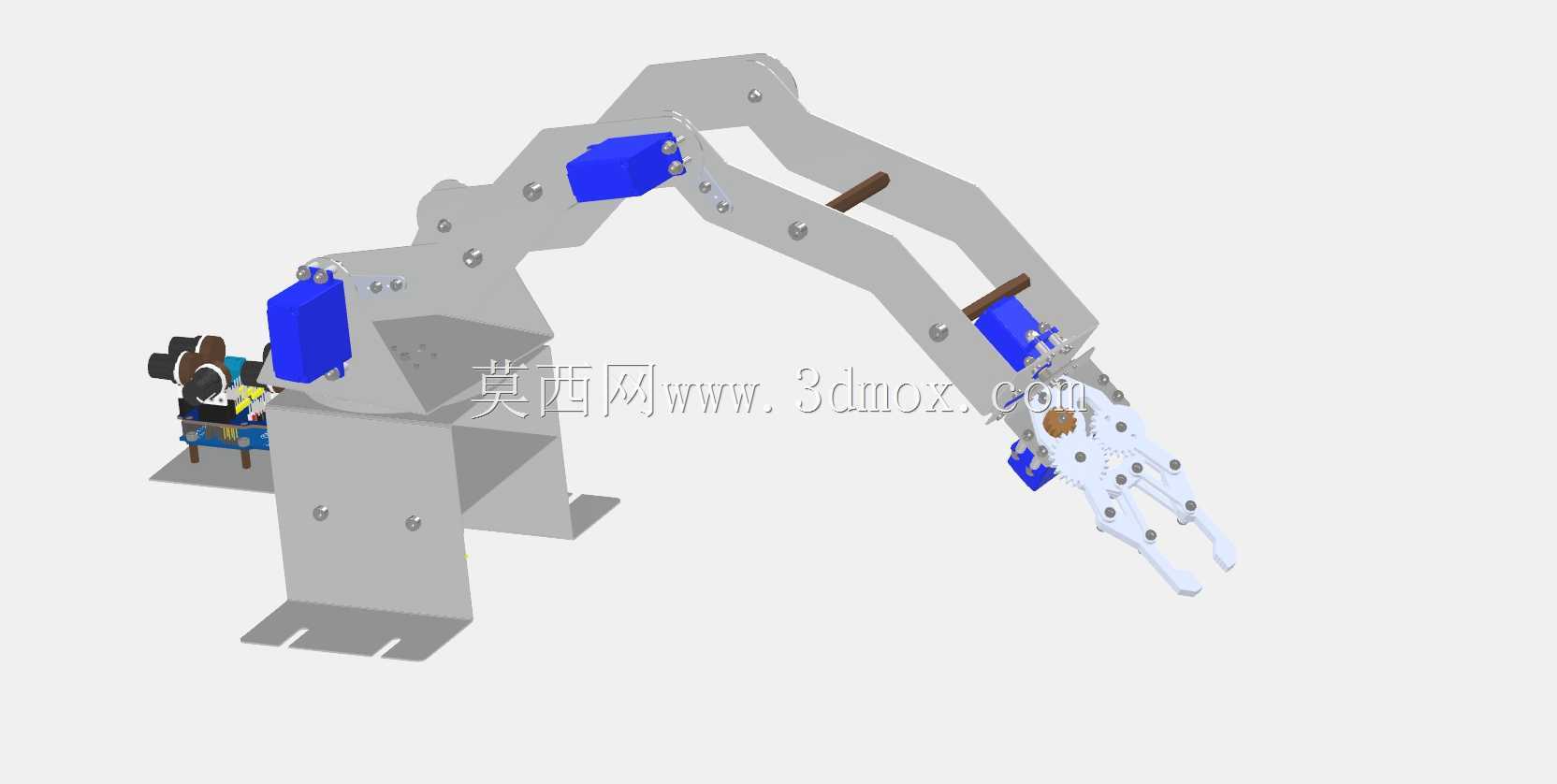

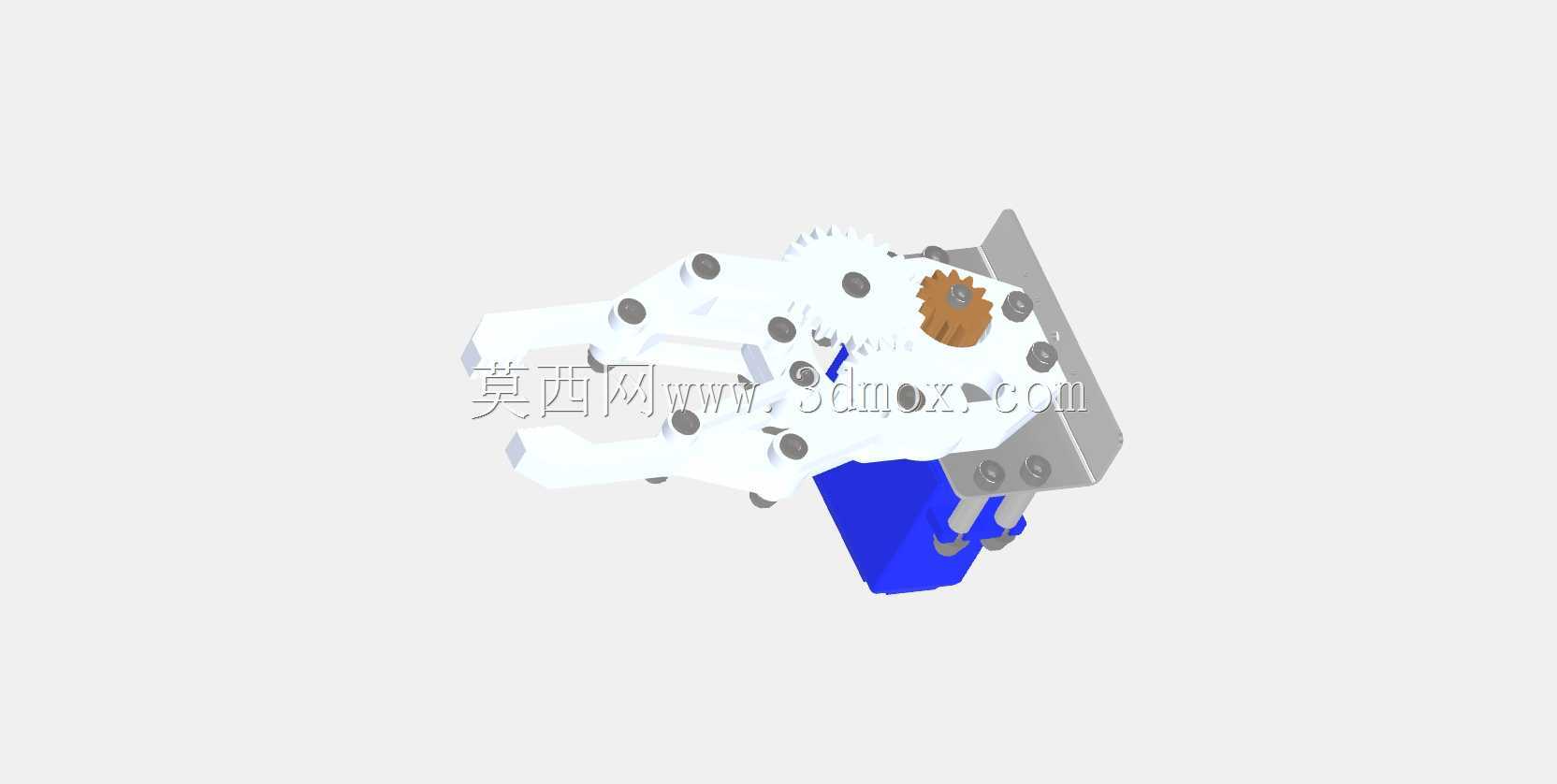

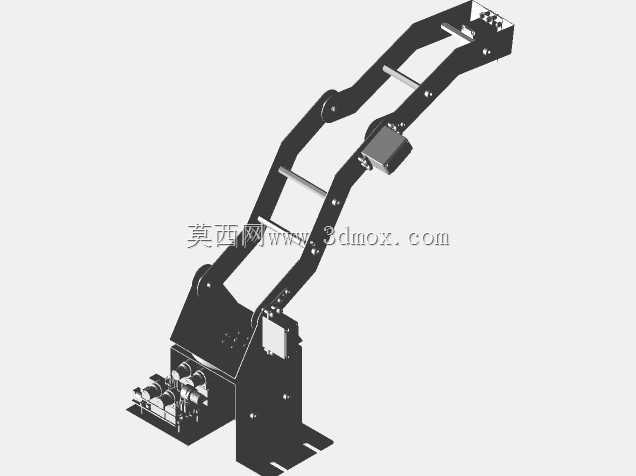

　　大臂与小臂构件均采用双侧板夹装的结构形式，板材通过螺栓与间隔套筒连接固定，既保证了臂体的结构刚度，又能在保证强度的前提下控制整体自重，降低关节驱动的负载要求；关节处的铰接位置均预留了标准舵机的安装法兰位，可直接适配市面上主流的标准尺寸教育类舵机，不需要额外加工转接件，降低实训装配的难度。末端执行器采用平行夹爪式结构，夹指表面做了防滑齿形设计，可夹持规则形状的小型教学工件，比如塑料方块、模拟工件等，夹爪的开合行程适配教学场景下常见的小尺寸工件抓取需求，不需要额外更换夹指即可完成大部分基础搬运演示动作。在设计过程中，各关节的运动范围都做了机械限位结构，避免实训操作时关节超程导致结构碰撞损坏，每个铰接转动副的位置都预留了轴承安装位，

　　可加装微型滑动轴承减小转动阻尼，让关节运动更顺畅，也能减少长期反复转动带来的结构磨损。臂体的配重经过初步平衡核算，大臂与小臂的重心位置尽量靠近关节回转轴，减小静态下关节驱动的保持力矩，降低对驱动元件的扭矩要求，适配教育场景下常用的低成本驱动元件，不需要选用大扭矩工业级伺服即可完成基础动作演示。结构件的拆分逻辑充分考虑了教学装拆的需求，每个部件都可单独拆解，学员可按照装配流程依次完成底座、腰转关节、大臂、小臂、腕部、夹爪的组装，全程可覆盖螺纹连接、轴孔配合、传动调试等多个基础机械装调技能点，装拆过程不需要特殊定制工具，使用常规内六角扳手即可完成全部操作。整体结构没有复杂的曲面异形件，大部分构件为平板类零件，可通过激光切割、

　　3D打印等低成本加工方式制作，方便教学场景下的小批量制作与备件替换，即使出现零件损坏，也可快速加工替换件，不会影响实训课程的正常开展。各关节的走线槽位置都做了圆角处理，避免穿线时刮伤线缆绝缘层，夹爪的驱动力传递采用简单的连杆结构，传动效率高，结构直观，学员可直接观察到夹爪开合的动力传递路径，便于理解连杆机构的运动原理。底座的安装孔位按照标准实训台的型材间距设计，可直接适配多数院校现有实训台的安装接口，不需要额外制作转接安装板，部署时只需要固定四个安装点即可保证整体结构的稳定性，即使在机械臂全伸展状态下，底座也不会出现倾翻问题，静态稳定性满足教学演示的安全要求。
