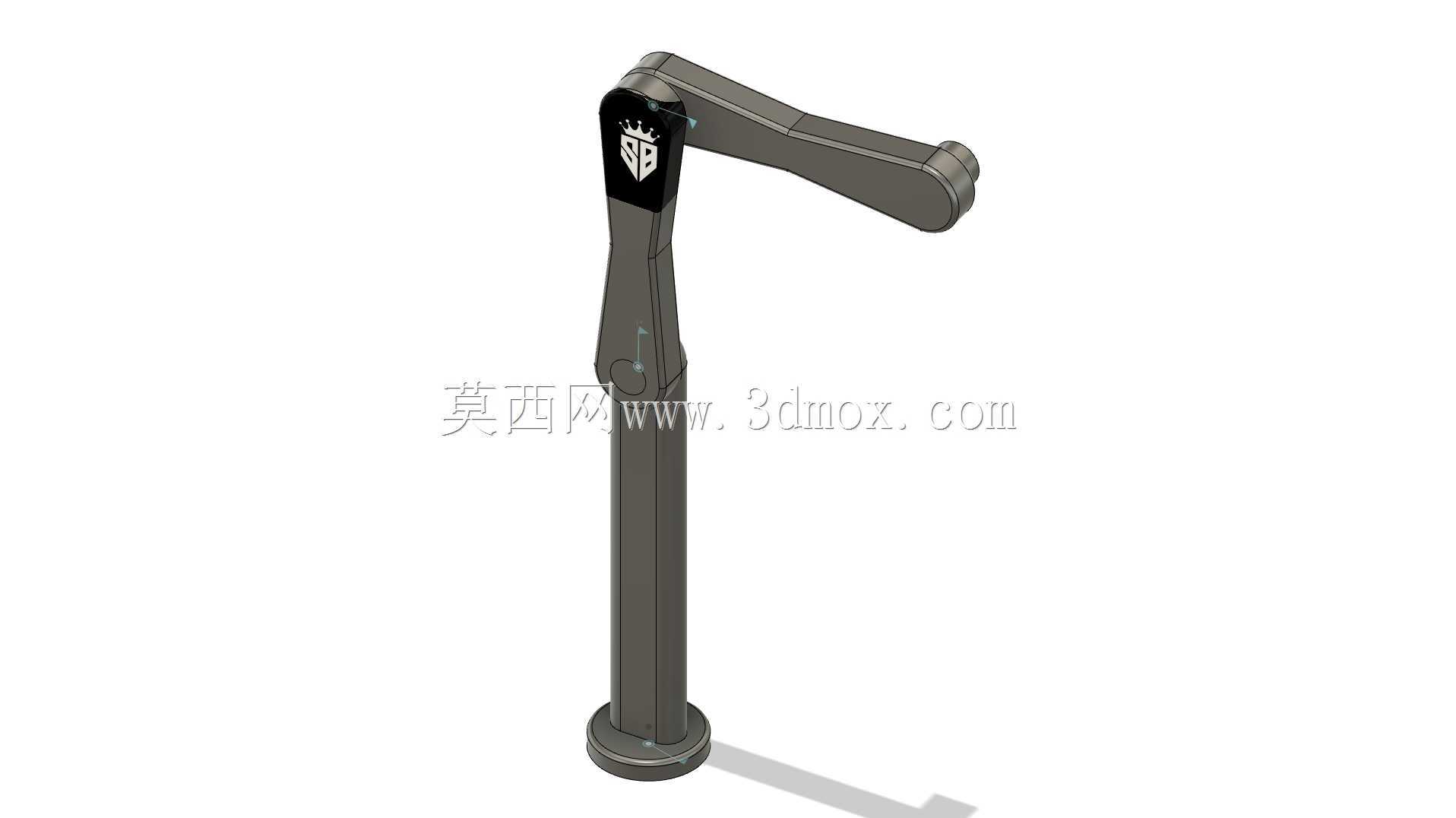

立式三自由度关节型机械臂结构设计

　　这款三自由度关节机械臂的结构设计，首先围绕小负载工位的紧凑作业需求展开，底座采用圆形法兰式安装结构，安装面预留均匀分布的螺栓孔位，可直接固定在工作台面、流水线侧方支架或者小型移动作业平台上，安装边界控制在极小范围内，不会占用过多产线排布空间，适配电子元器件分拣、实验室样本转运、小型工件上下料这类对安装空间有严格限制的场景。从结构自由度配置来看，三个回转关节分别承担底座水平回转、大臂俯仰摆动、小臂末端姿态调整的功能，每个关节的转动副都做了限位结构预留，设计阶段就考虑了实际作业中的运动干涉问题，大臂与立柱的连接关节、小臂与大臂的连接关节都做了轴肩定位与轴承安装位的预留，可适配标准深沟球轴承或者交叉滚子轴承的安装，保证回转过程的同轴度与负载承载能力，避免长期运行出现关节晃动、定位精度偏移的问题。

　　在实际应用场景中，这类小负载三自由度机械臂不需要复杂的多轴联动轨迹规划，控制逻辑相对简单，可搭配单轴控制器或者简易PLC实现点位运动控制，适合3C电子行业的PCB板上下料、小型注塑件的水口料拾取、教学实训平台的机器人原理演示、轻工行业的小件物料码垛等场景，相比六轴工业机器人，它的结构零件数量更少，加工与装配难度更低，后期维护只需要定期检查关节紧固件与轴承润滑状态即可，运维成本远低于多轴重载工业机器人。

　　设计过程中，臂体采用了等强度的变截面结构，从关节连接位置到臂体中段逐步优化壁厚，在保证整体结构刚性的前提下尽可能降低臂体自重，减少关节驱动端的负载扭矩需求，臂体内部预留了走线空腔，可将驱动电机的动力线、末端执行器的控制线全部内置在臂体内部，避免外部走线在机械臂运动过程中出现线缆缠绕、剐蹭周边设备的问题，立柱部分做了加强筋结构设计，从底座安装面一直延伸到大臂连接关节位置，抵消大臂伸展状态下产生的倾覆力矩，保证整机在最大伸展半径下的结构稳定性，不会出现底座晃动、臂体下挠的问题。

　　从安装边界与尺寸适配角度，底座安装孔的中心圆直径按照小型工作台的通用安装尺寸设计，可直接适配市面上多数铝型材工作台的安装孔位，不需要额外制作过渡连接板；整机最大伸展半径控制在中小工位的作业覆盖范围内，水平回转角度可覆盖前方270度的作业区域，大臂俯仰角度可满足从台面取料到高位放料的高度差需求，小臂的末端关节预留了标准的执行器安装法兰，可快速适配夹爪、真空吸盘、小型点胶阀这类末端执行件，不需要额外做转接件的设计加工。

　　结构细节上，每个关节的端盖都做了密封槽预留，可安装密封圈阻挡车间环境中的粉尘、切削液雾气进入关节内部，保护轴承与驱动元件，适合在普通机加工车间、电子组装车间这类非洁净室环境下长期运行；臂体的外观棱边全部做了圆角过渡处理，避免装配与调试过程中尖锐棱边划伤操作人员，同时也减少应力集中问题，提升臂体的抗疲劳强度。在运动性能匹配上，三个关节的转速设计都适配小负载作业的节拍需求，不会因为速度过快导致末端定位超调，也不会因为速度过慢影响工位作业效率，关节的驱动安装位可适配步进电机或者小型伺服电机，用户可根据自身的预算与精度需求灵活选型，不需要对主体结构做修改。
