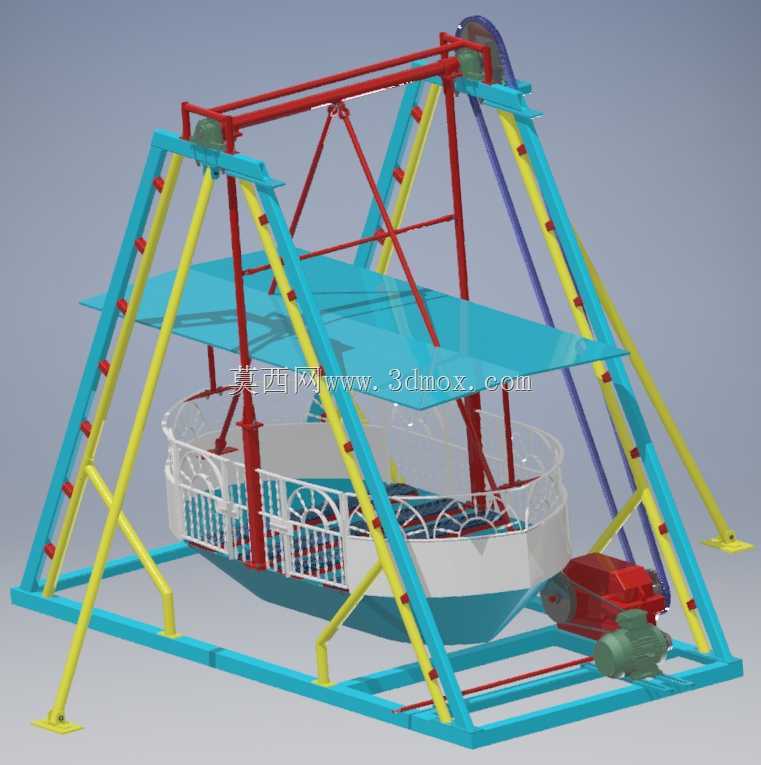

带摆锤运动结构的儿童游乐游艺设施

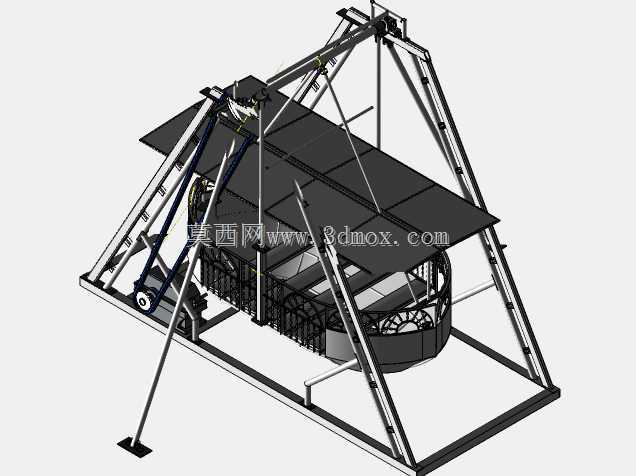

　　在社区休闲广场、商业综合体室内外游乐区、主题乐园亲子板块这类日常场景中，这类带摆锤运动的儿童娱乐设备是高频出现的游艺载体，核心服务3-12岁年龄段儿童的休闲游乐需求，依靠可控的往复摆锤运动带来轻度失重的趣味体验，同时兼顾低龄儿童游玩的安全阈值，不会出现过激的运动幅度。从结构设计逻辑来看，整套设备的核心承载框架采用矩形钢管焊接成型，主立柱的壁厚选型会根据额定承载人数做对应匹配，单座承载按35kg的儿童平均体重加1.5倍安全系数核算，整体框架底部通过膨胀螺栓与混凝土地基做刚性连接，安装边界需要预留周边至少1.8米的安全缓冲距离，避免摆臂运动过程中与周边障碍物、围观人群发生干涉。摆锤的运动副采用深沟球轴承搭配推力滚子轴承的组合结构，

　　既承担摆臂径向的载荷，也能承受摆动过程中产生的轴向分力，轴承端盖设置双层迷宫式密封结构，阻挡户外场景下的灰尘、雨水进入轴承滚道，延长日常维护的周期。驱动部分采用减速电机配合曲柄连杆机构实现摆臂的往复摆动，曲柄的偏心距直接决定摆锤的最大摆角，常规选型下摆角控制在±25度区间内，运动速度保持在0.8m/s以内，既保证游玩的趣味性，也不会因为速度过快、摆角过大让低龄儿童产生过度恐慌。座舱部分采用环抱式安全压杆设计，压杆的锁止机构采用机械式棘轮锁止，搭配二次安全插销防护，避免设备运行过程中压杆意外开启，座舱内部的接触面全部包覆30mm厚的软质EVA泡棉，边角位置全部做R30以上的圆角过渡，防止儿童在摆动过程中磕碰受伤。

　　设计阶段需要重点做运动干涉校验，在三维建模环境中模拟摆臂全行程摆动的轨迹，确认摆锤、座舱在整个运动周期内与主框架、地面防护栏的最小安全间隙不小于150mm，同时要核算整体结构的固有频率，避开设备运行的工作频率区间，防止运行过程中产生结构共振。设备的外围防护栏高度不低于1.2米，栏条的间隙控制在100mm以内，防止儿童在设备运行过程中钻入运动区域，护栏入口位置设置互锁式安全门，只有安全门完全锁止到位时，设备的驱动回路才能接通启动，从电气控制层面规避安全隐患。电气控制部分设置独立的紧急停止按钮，按钮布置在操作人员伸手可及的位置，同时配套设置运行时间控制器，单次运行时长可根据运营需求在1-5分钟区间内调整，设备启动前会有3秒的预警提示音，

　　提醒周边人员注意避让。整套设备的外形尺寸根据座舱数量不同有所区分，常见的4座版本整体占地长度约4.2米，宽度约2.8米，设备总高度约3.5米，对安装场地的地面平整度要求控制在5mm/m以内，地基的承载能力不小于5t/㎡，如果是安装在室内商业区域，还需要提前核算楼板的承重能力是否满足设备总重加动载荷的要求。表面处理环节，所有钢结构件都经过抛丸除锈处理后喷涂户外聚酯粉末涂层，涂层厚度不小于80μm，能够适应户外日晒雨淋的使用环境，避免短时间内出现锈蚀掉漆的问题，座舱的装饰外壳采用玻璃钢材质一体成型，表面做光滑无毛刺处理，色彩搭配上采用高饱和度的明亮配色，契合儿童的视觉审美偏好。在日常维护的设计考量上，所有需要定期润滑的轴承位置都预留了注油嘴，不需要拆解结构就能完成润滑脂加注，电气线路全部穿镀锌钢管敷设，线路接头做防水处理，降低户外使用的故障概率，易损件比如密封胶条、软质包边都采用快拆式固定结构，后期更换不需要对主体结构做切割焊接，降低运维的工作量。
