带螺旋导流结构的异形船用部件

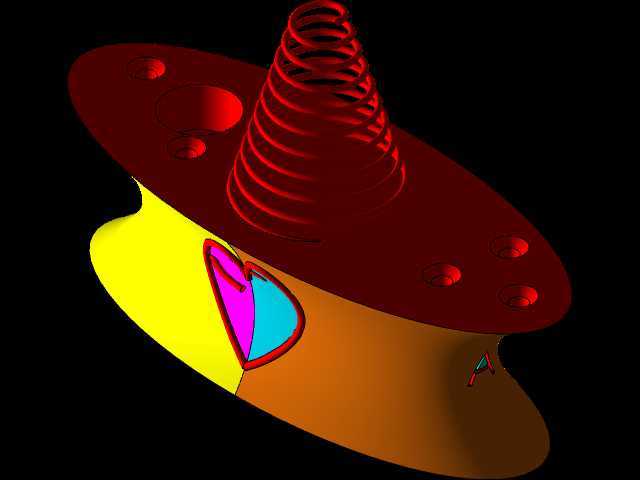

　　该部件属于船舶流体管路系统的末端导流构件，主要应用在中小型船舶的舱底排水、舷侧通水以及小型特种作业船的水下流体导向场景，在实际船舶运行中，这类部件承担着调整流体流出方向、降低管路出口紊流损耗的作用，同时兼顾安装端面的密封适配需求。从结构设计来看，上部的锥形螺旋结构并非装饰造型，而是经过流道模拟优化的导流段，当流体从下部异形曲面通道进入后，会顺着螺旋肋条的导向形成稳定的旋流，避免直排状态下流体在出口处形成涡流倒灌，尤其在船舶低速航行或者舱底泵低排量运行时，这种螺旋导流结构能有效降低出口处的流体阻力，减少泵组的负载波动。上部的圆形法兰盘是核心安装基准面，盘面上均匀分布的多个沉头安装孔，对应船舶舷侧或者舱壁上的预设安装点位，

　　安装时沉孔结构可以让紧固件端面完全没入法兰平面，不会突出表面额外增加流体阻力，同时法兰平面的加工粗糙度需要达到密封要求，配合密封垫片可以实现安装面的水密效果，避免舷外水倒灌或者舱内流体渗漏。下部的异形曲面流道是适配船体曲面安装边界的设计，不同于常规圆形直管出口，这个曲面段的弧度完全贴合对应安装位置的船体外板或者舱壁曲面，安装后部件外表面可以和船体结构表面顺滑过渡，不会出现突出的棱角打乱船体表面的流场，对于小型高速艇来说，这种贴合式的外形设计能减少航行时的局部紊流阻力，降低航行过程中的附加噪音。设计过程中，螺旋段的螺距是经过多轮流场仿真调整的，从法兰端面向下，螺旋肋条的高度逐渐降低，到曲面流道段完全平滑过渡，

　　不会出现结构突变造成的应力集中，同时肋条的厚度也做了等强度优化，在满足流体导向刚度要求的前提下，尽可能降低部件整体重量，减少船体安装位置的载荷负担。曲面段侧面的彩色标识分区，是建模过程中对不同加工面的区分，其中靠近出口位置的分色区域对应精加工密封面，安装时需要和外接的导流罩或者防护格栅配合，该区域的尺寸公差需要控制在较小范围内，保证配合间隙均匀，避免杂物卡滞。从安装边界来看，法兰盘的外径尺寸适配常规船舶通舱管件的标准安装间距，多个安装孔的孔位分布符合船用附件的通用安装规范，可以直接替换同规格的常规平直出口管件，不需要对船体原有安装点位做额外修改，降低改装或者新装的施工难度。部件内部的流道截面是渐变设计，

　　从法兰端的圆形截面平滑过渡到下部出口的异形曲面截面，整个流道内壁没有直角拐点，能减少流体中的杂质在拐角处淤积的概率，尤其在舱底排水场景下，舱底水中混杂的细小碎屑可以顺着渐变流道顺利排出，不会在部件内部堆积造成堵塞。螺旋段的锥形角度设计兼顾了导流效果和结构强度，锥度过大会造成流体转向过于急促，增加局部阻力，锥度过小则会拉长部件整体长度，占用过多船体内部安装空间，最终选定的锥角参数是在实船测试数据基础上优化而来，平衡了流体性能和安装空间的双重需求。法兰盘上除了均匀分布的主安装孔，还预留了两个小直径的定位销孔，安装时可以先通过定位销和船体结构上的定位孔对齐，再拧紧紧固件，避免安装过程中部件偏移造成密封面错位，提升安装效率和密封可靠性。下部曲面段的壁厚做了差异化设计，靠近法兰连接的位置壁厚更大，承担安装时的紧固应力，远离法兰的出口段壁厚适当减薄，在满足抗冲击要求的前提下进一步降低重量，这种变壁厚设计也符合船用部件轻量化的设计趋势，不会给船体增加不必要的载重负担。
