卧式三相异步工业驱动电动机结构设计

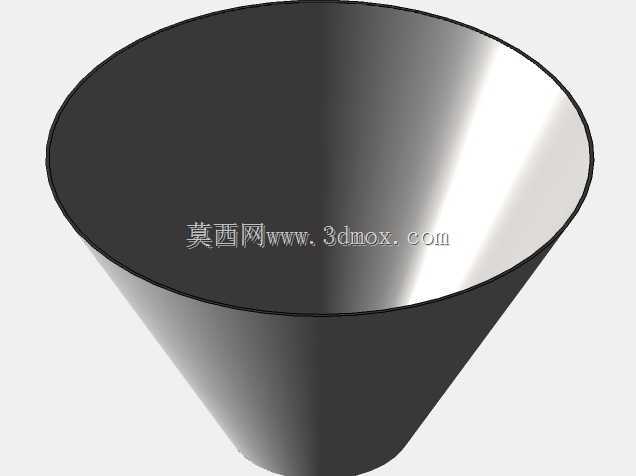

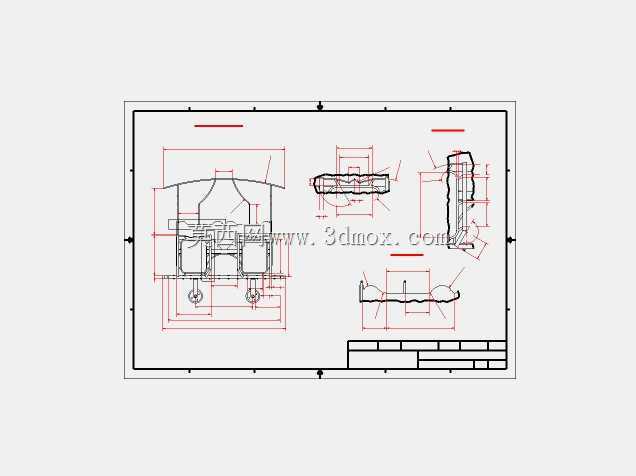

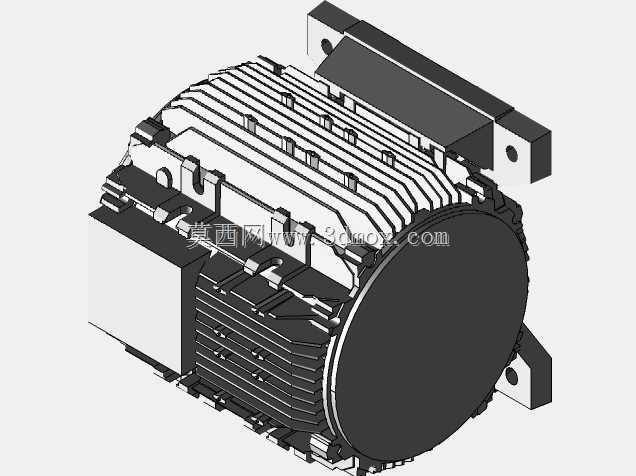

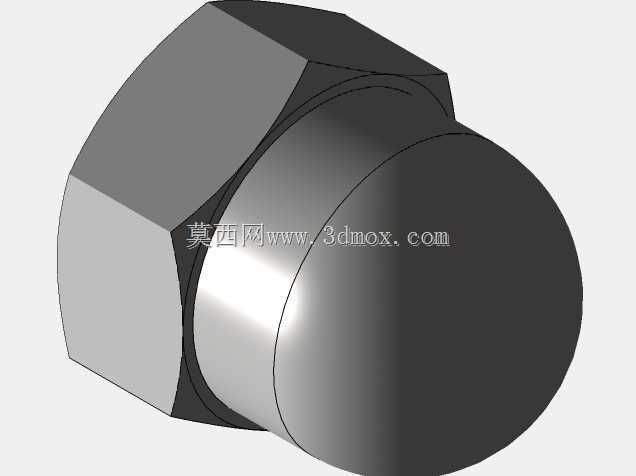

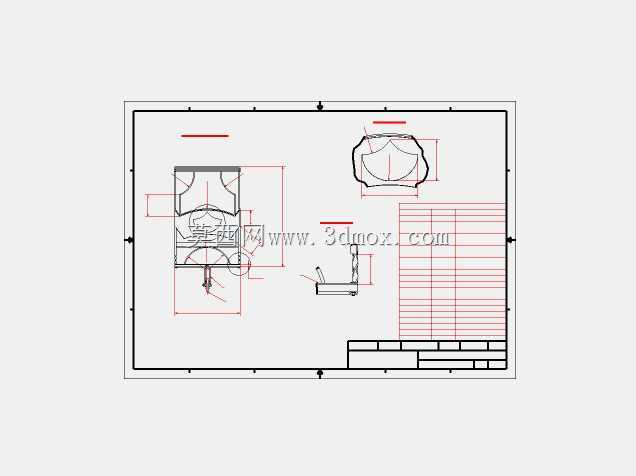

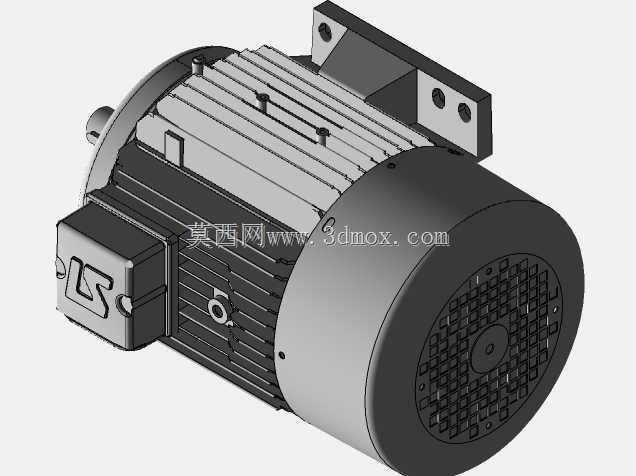

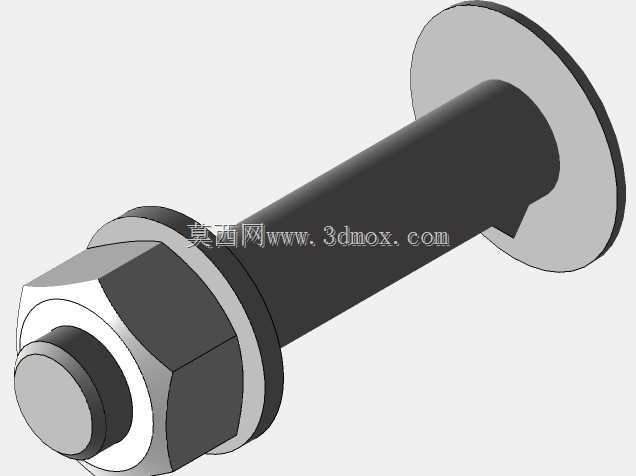

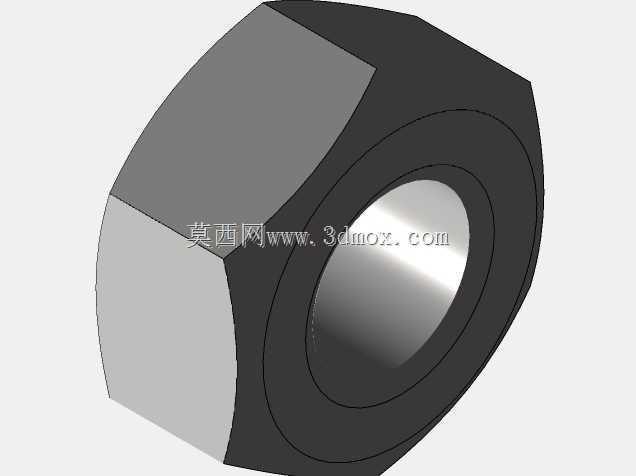

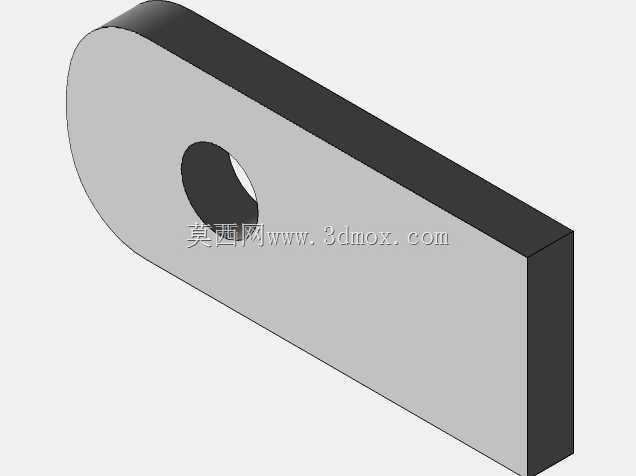

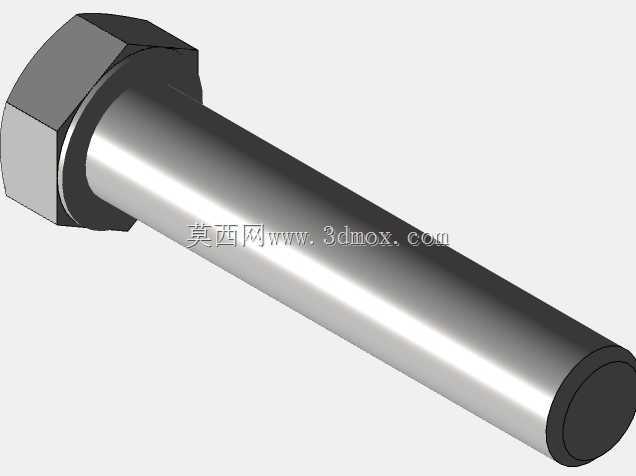

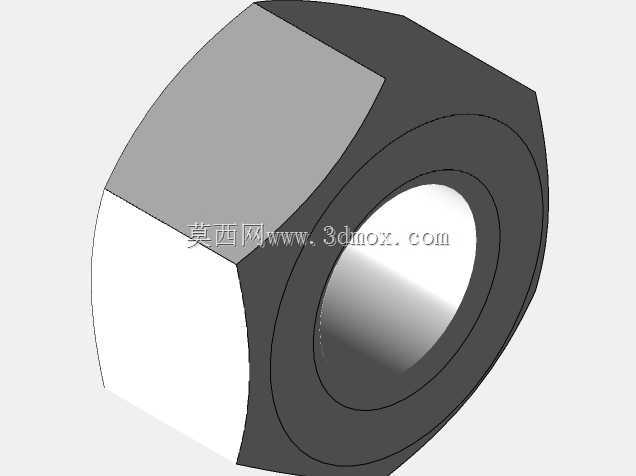

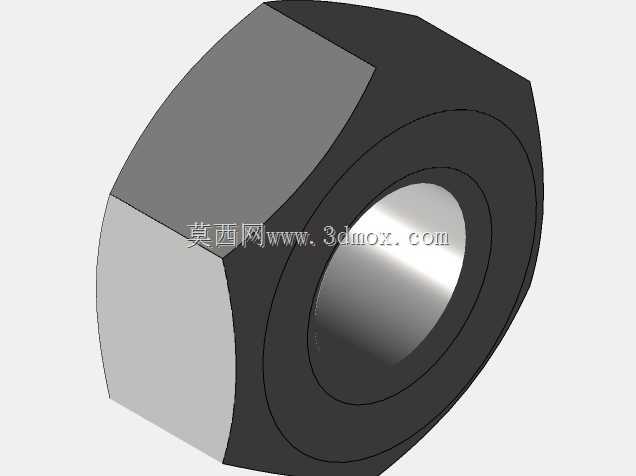

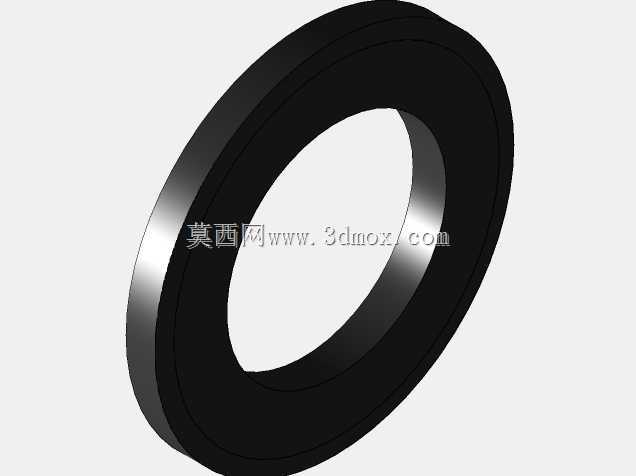

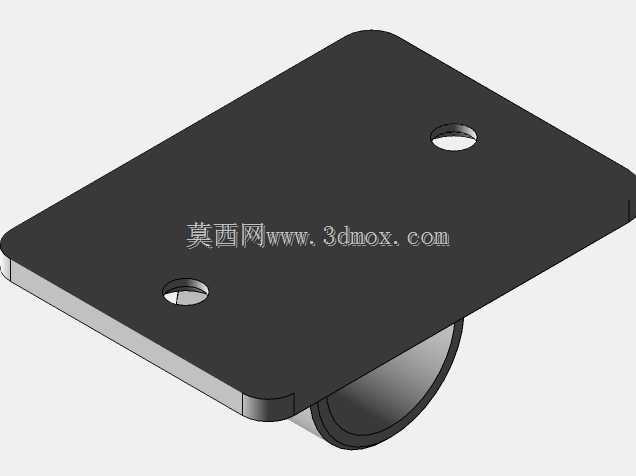

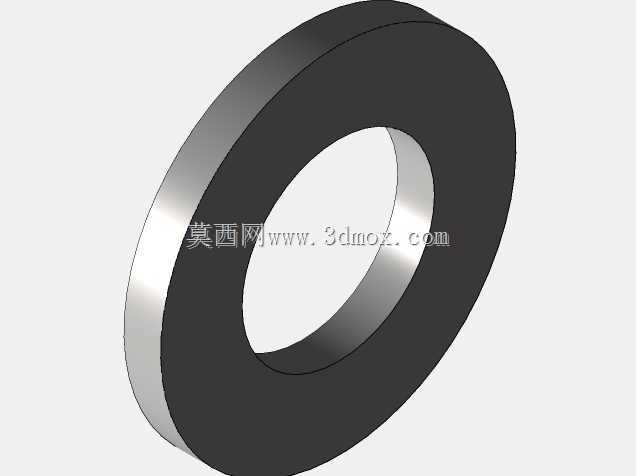

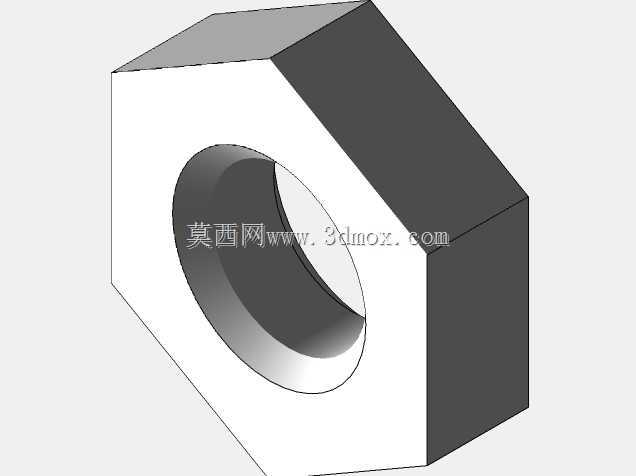

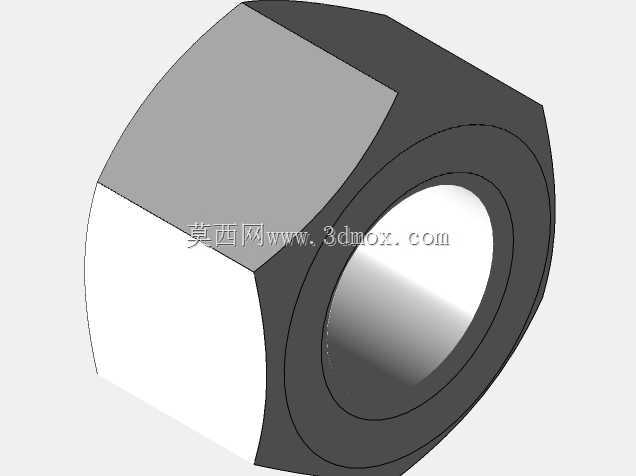

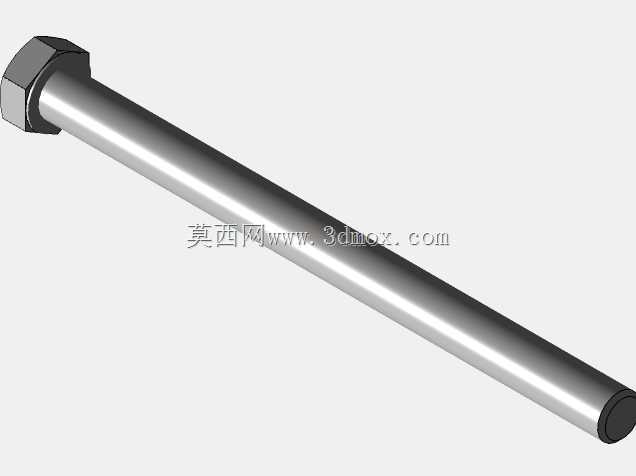

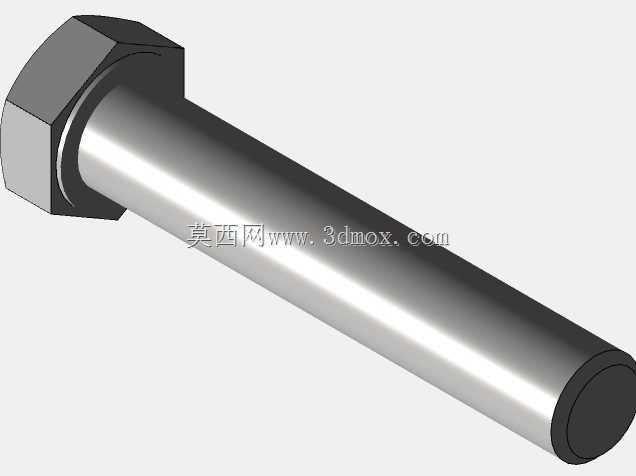

　　这款卧式安装的工业驱动电动机，是工业传动场景里应用覆盖面极广的动力输出部件，从常规输送线辊道驱动、中小型机床主轴进给动力源，到风机、水泵类通用流体设备的动力匹配，再到轻工包装、食品加工生产线的单机设备动力配套，都能见到同结构电机的应用身影。在实际产线布局里，这类电机的安装边界直接决定了配套设备的机架预留空间，底脚安装孔采用标准孔距设计，建模时严格遵循通用安装规范，四个安装孔的同轴度、底脚平面的平面度公差都在结构里做了预留约束，现场安装时不需要额外扩孔或者加工调整面，直接通过螺栓紧固在设备安装基座上即可，能大幅缩短现场装配的调试周期。

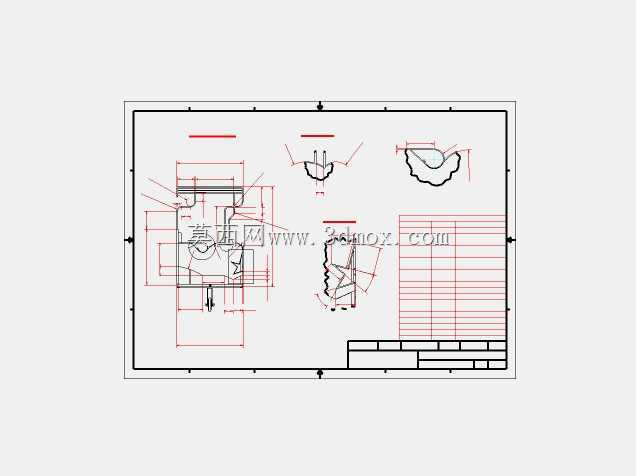

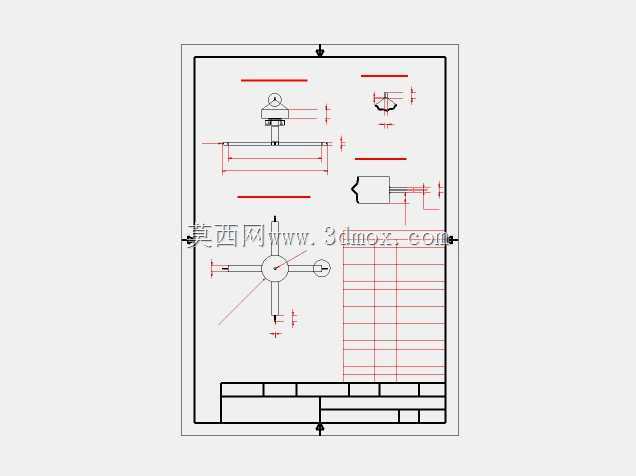

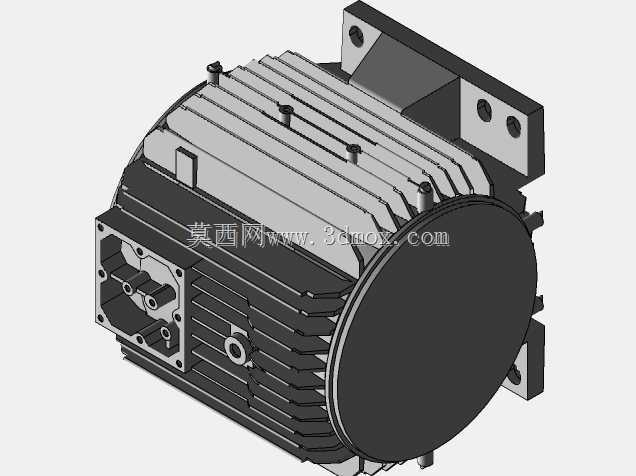

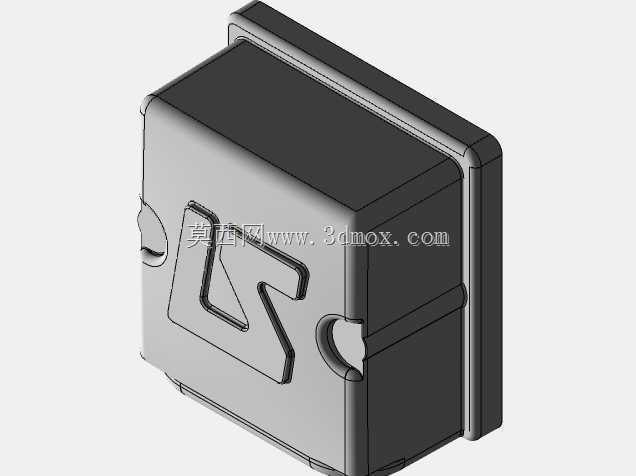

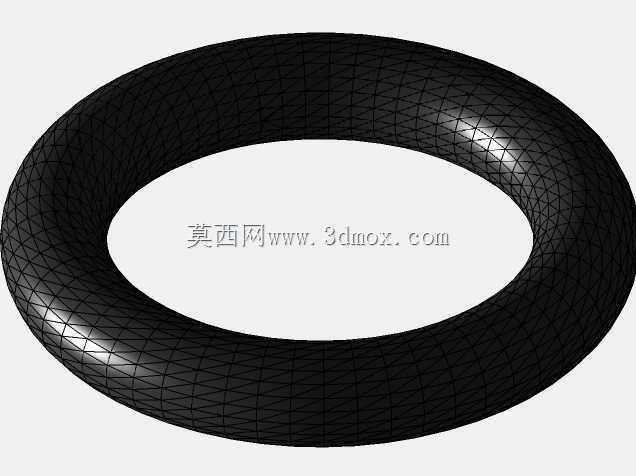

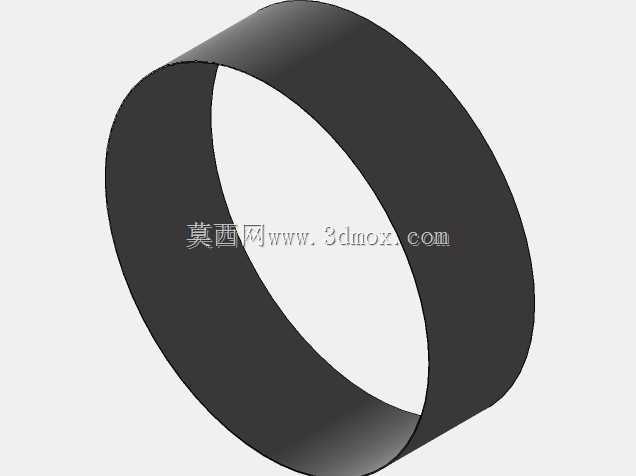

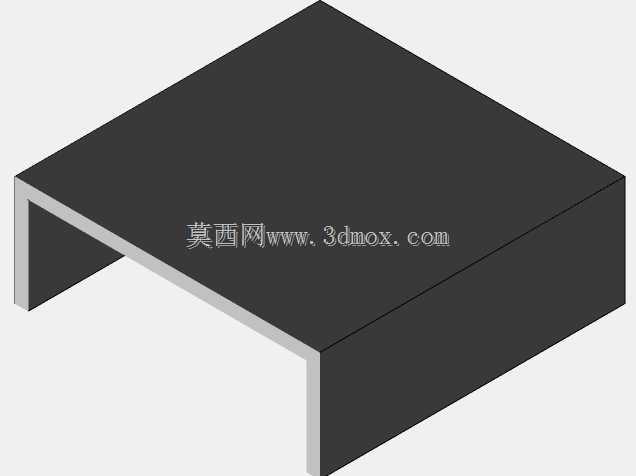

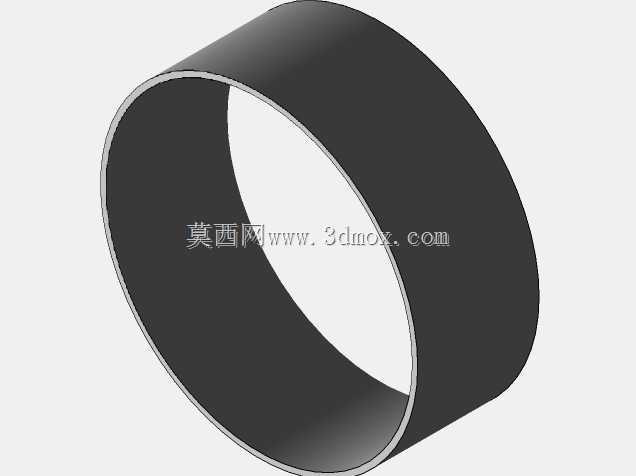

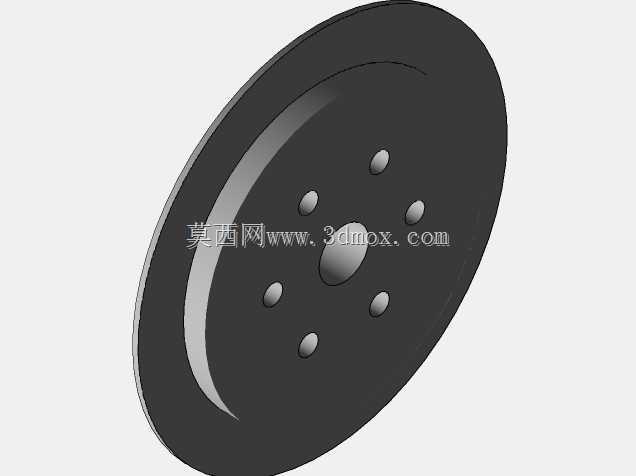

　　从结构设计逻辑来看，整个电机采用三段式拼接壳体结构，分别是前端盖、定子机壳、后端风罩部分，机壳外壳的散热筋采用轴向平行排布设计，这种结构一方面是在压铸成型时方便拔模，减少壳体生产的工艺缺陷，另一方面是电机运行时，后端风叶带动的气流可以顺着散热筋的沟槽快速流通，把定子绕组产生的热量持续带离壳体表面，避免绕组长期超温运行缩短绝缘寿命。接线盒设置在机壳侧方的检修友好位置，盒体预留了标准电缆格兰头安装位，现场接线时不需要额外拆改壳体结构，接线腔内部的接线端子排布预留了足够的操作空间，电工接线时不需要探入腔体内侧操作，能有效降低接线作业的难度，同时接线盒和机壳的结合面做了密封止口设计，能阻挡常规车间环境里的粉尘、飞溅水滴进入接线腔，适配多数常规工业车间的使用环境。

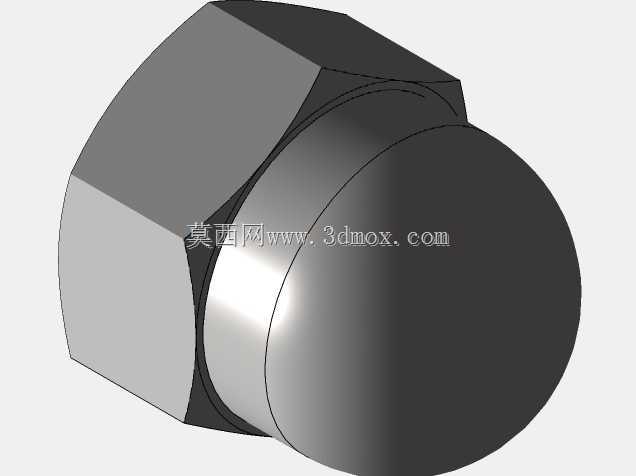

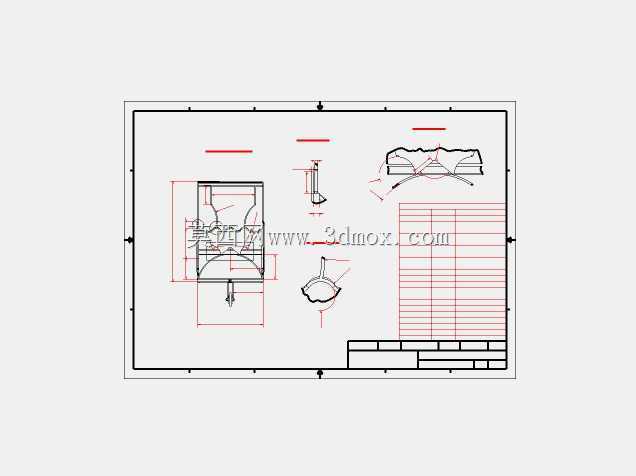

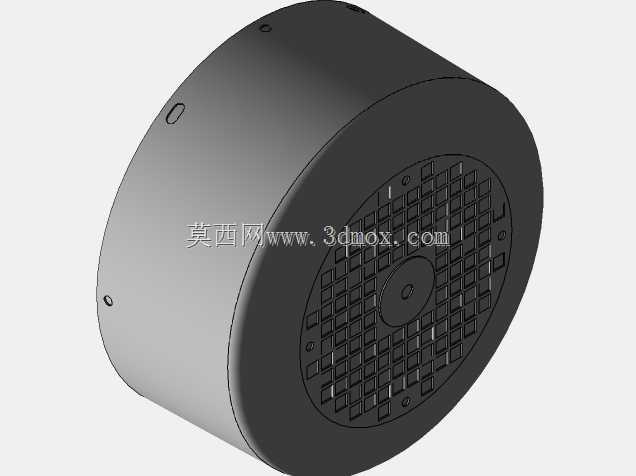

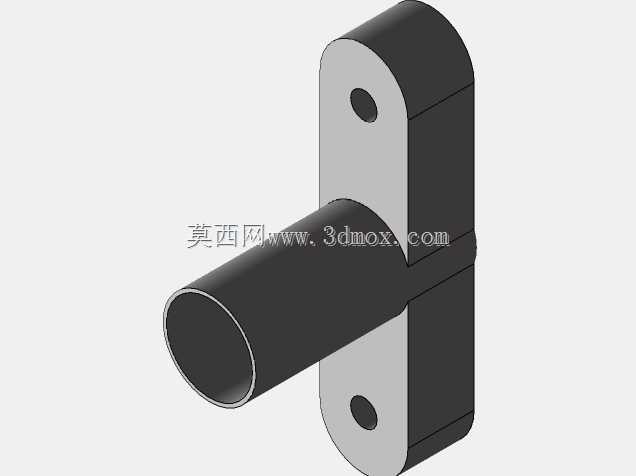

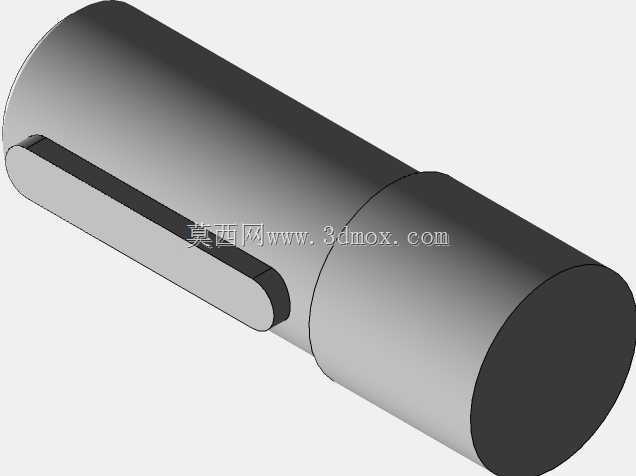

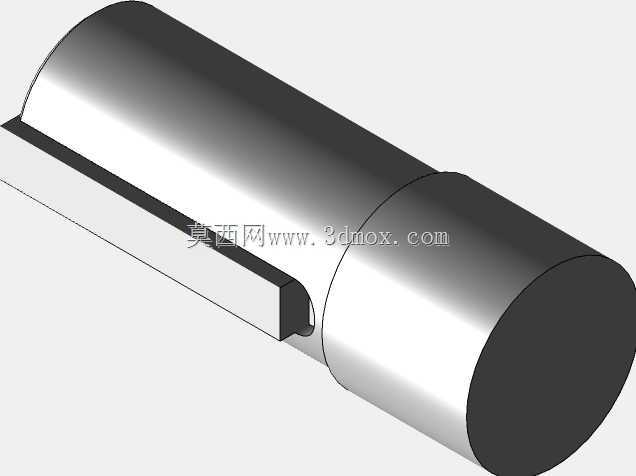

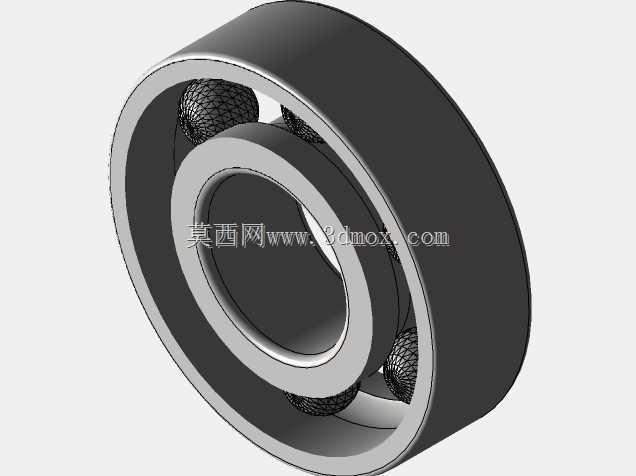

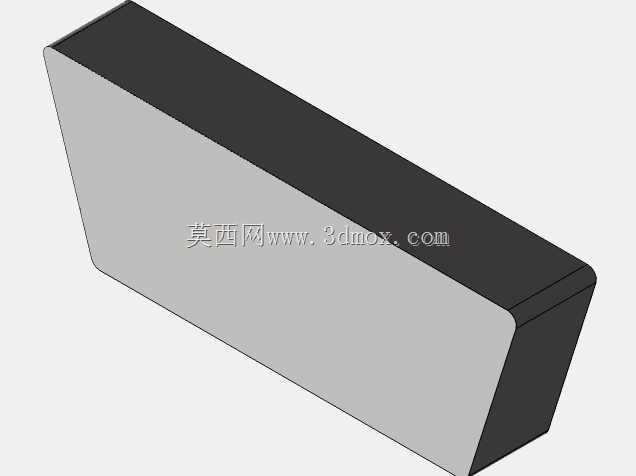

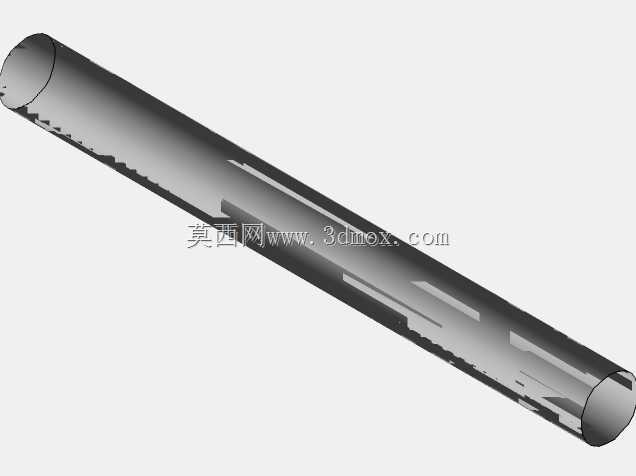

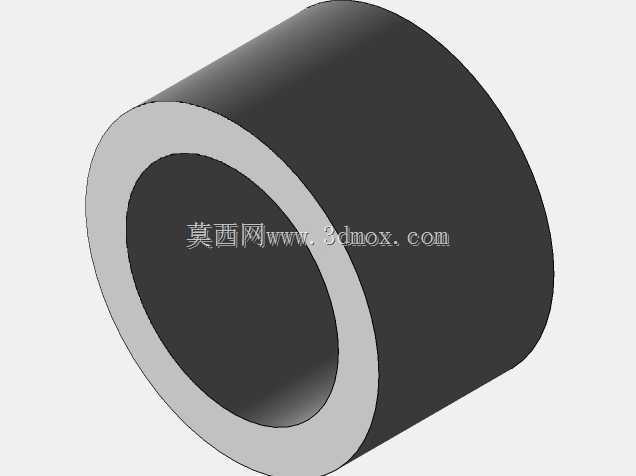

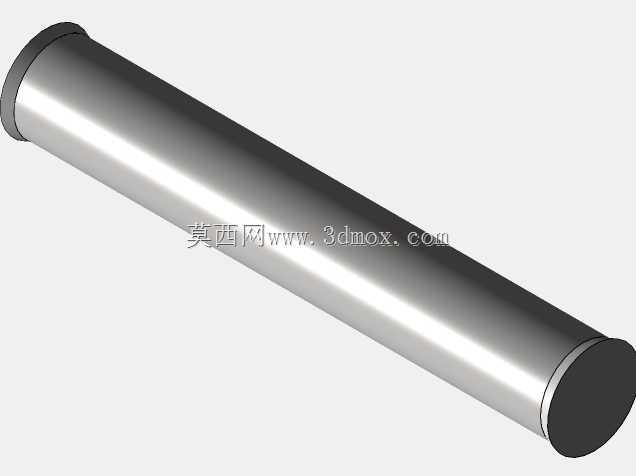

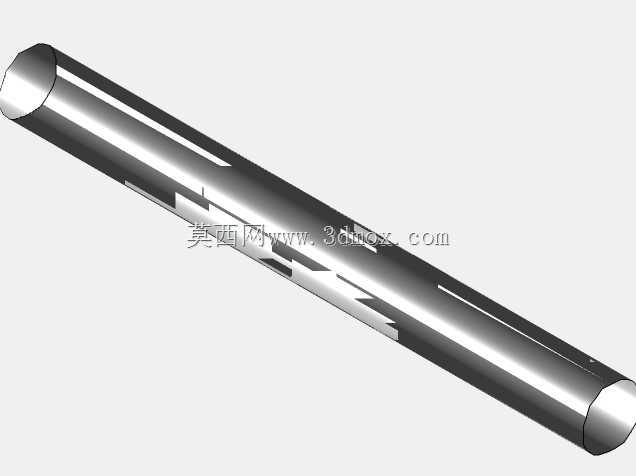

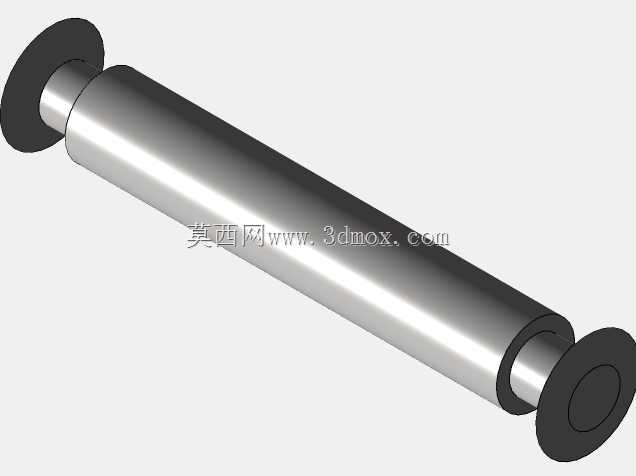

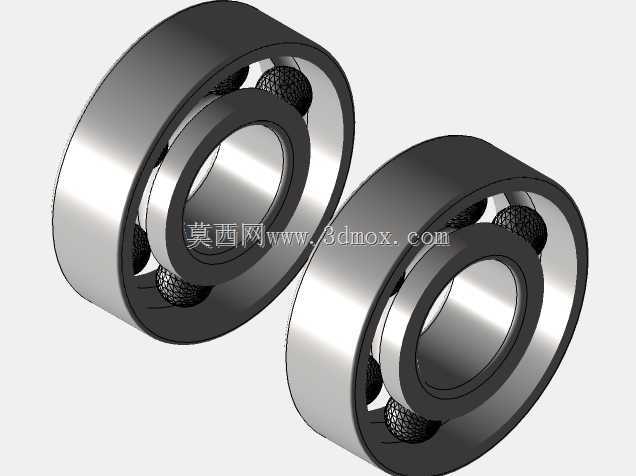

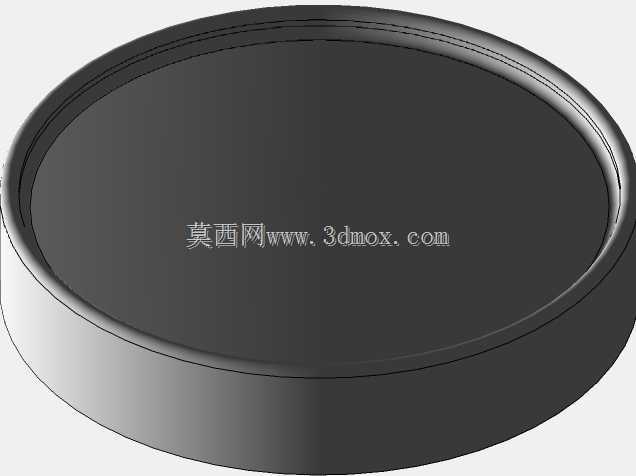

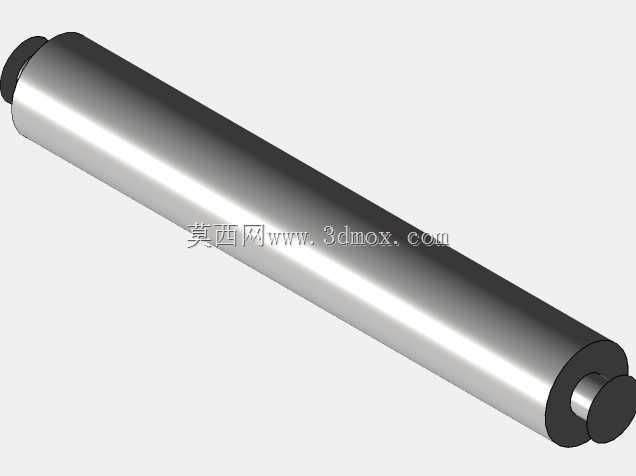

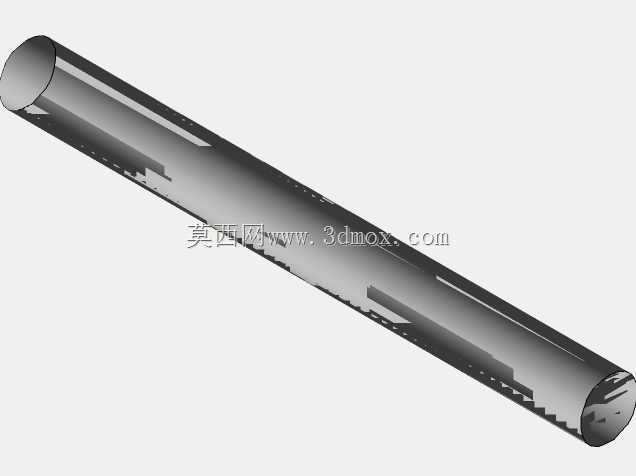

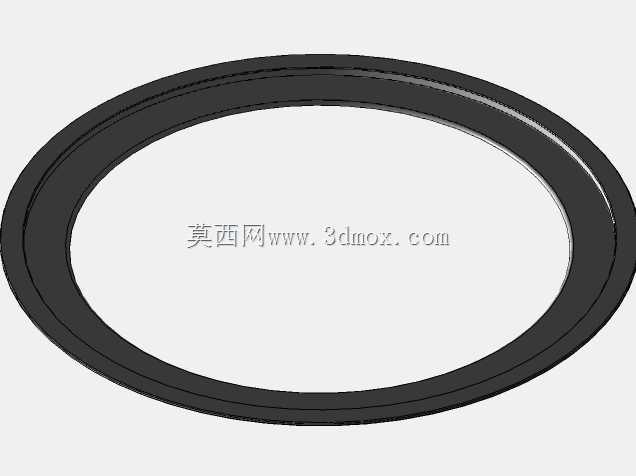

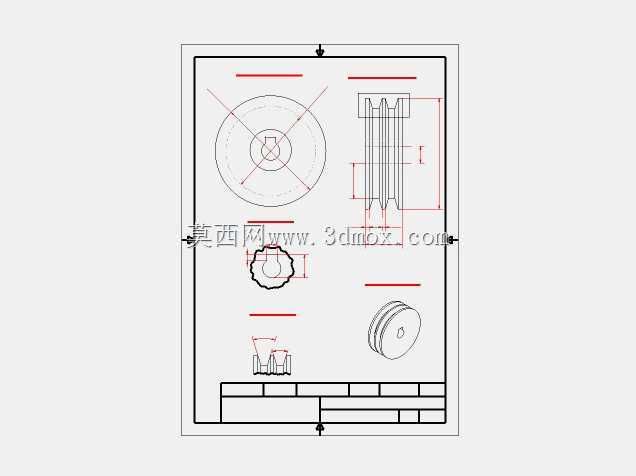

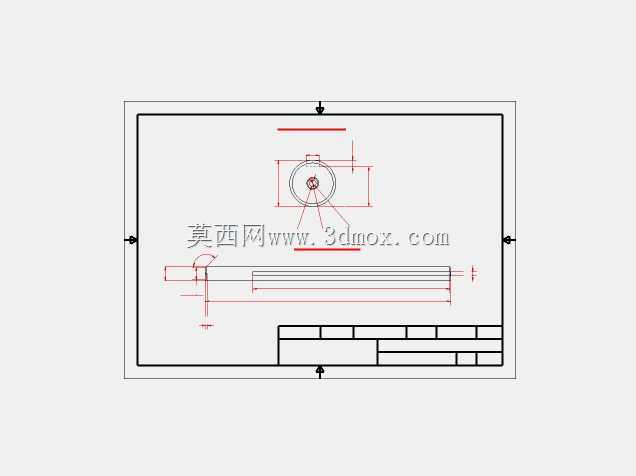

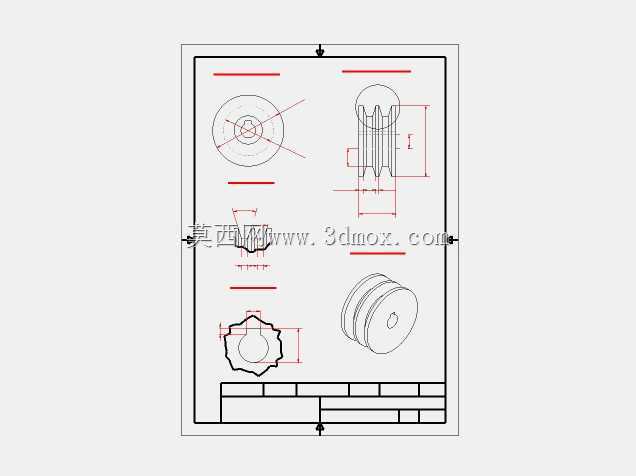

　　输出轴采用标准轴伸设计，轴径、键槽尺寸都匹配通用传动连接件的安装标准，不管是直接装联轴器连接负载，还是加装皮带轮、链轮做减速传动，都能直接适配市面上的标准传动配件，不需要额外做轴面二次加工。后端的风罩采用格栅式通风结构，格栅的开孔尺寸做了安全防护设计，既保证通风量满足散热需求，又能避免车间内的杂物、检修时的工具误触到内部旋转的风叶，降低设备运行的安全隐患。前端盖的轴承室结构在建模时预留了轴承安装的公差配合位，同时考虑到长期运行的轴承润滑需求，对应位置预留了润滑脂加注的通道结构，运维人员不需要拆解电机端盖，就能定期给轴承补充润滑脂，延长轴承的更换周期，降低设备运维的时间成本。

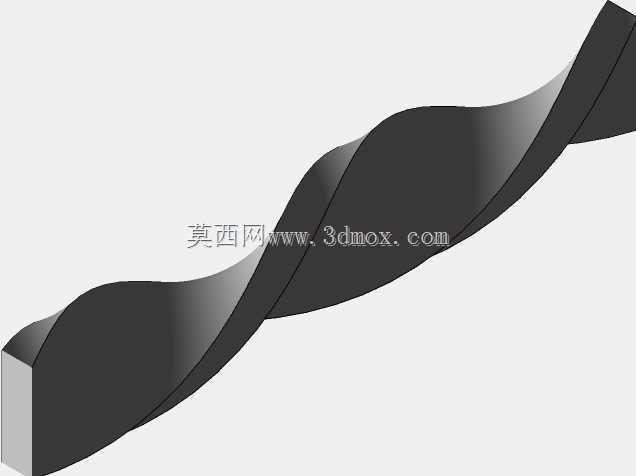

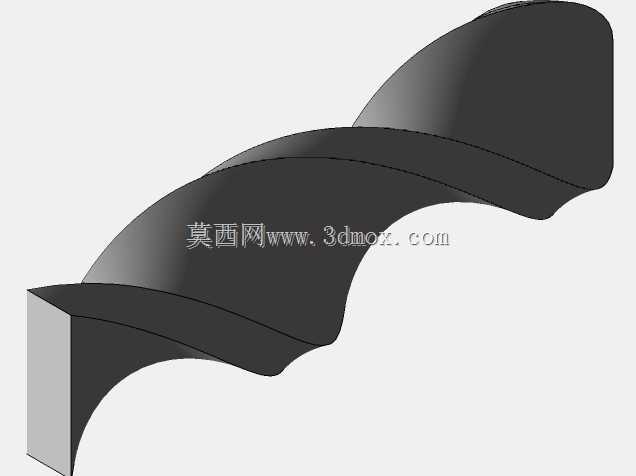

　　在三维建模过程中，所有配合面的装配关系都按照实际生产的装配顺序做了约束，定子铁芯和机壳的过盈配合位、端盖和机壳的止口定位、轴承和轴及轴承室的配合公差都在模型结构里做了对应体现，不管是做后续的有限元热仿真分析，还是拆解做零部件的加工图纸输出，都能直接基于这个模型开展工作，不需要再重新调整装配关系。同时整个模型的外形尺寸严格遵循通用系列电机的安装尺寸规范，设备设计人员在做整机布局时，可以直接调用这个模型放入装配体，不需要担心后续采购实物电机时出现安装尺寸不匹配的问题，能有效减少设计阶段的反复核对工作量，缩短整机设备的研发设计周期。
