卧式三相异步工业驱动电动机结构设计

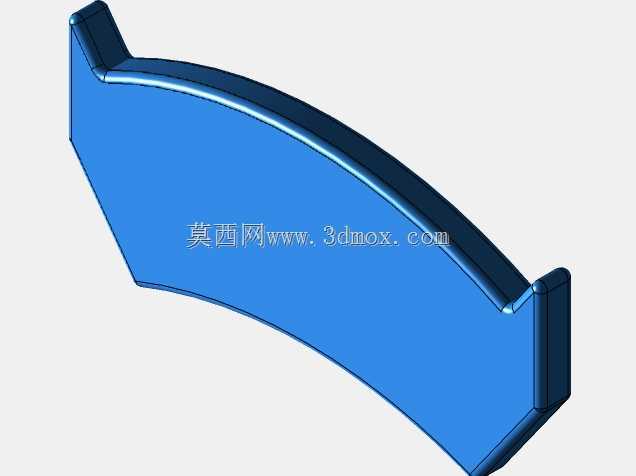

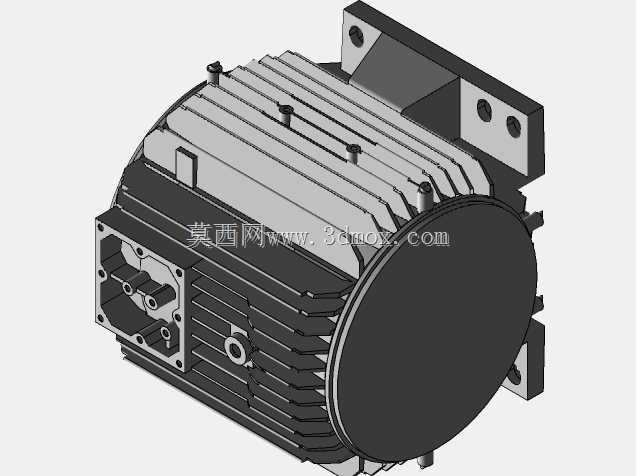

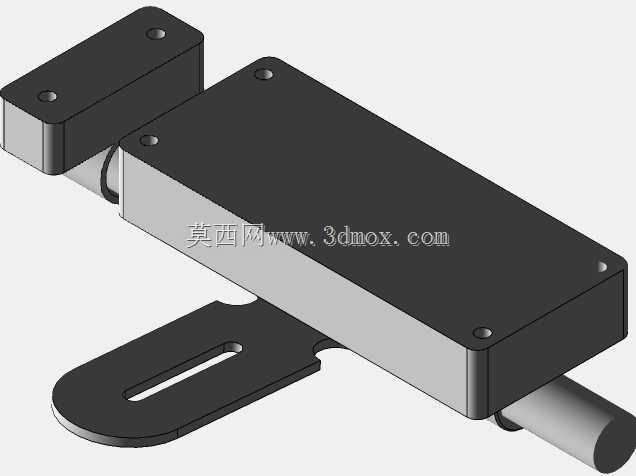

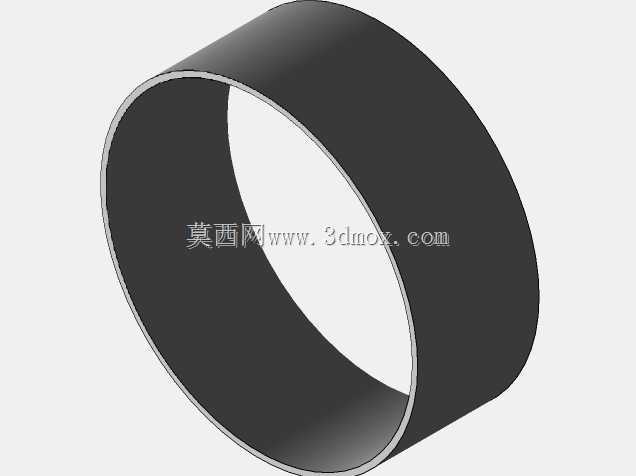

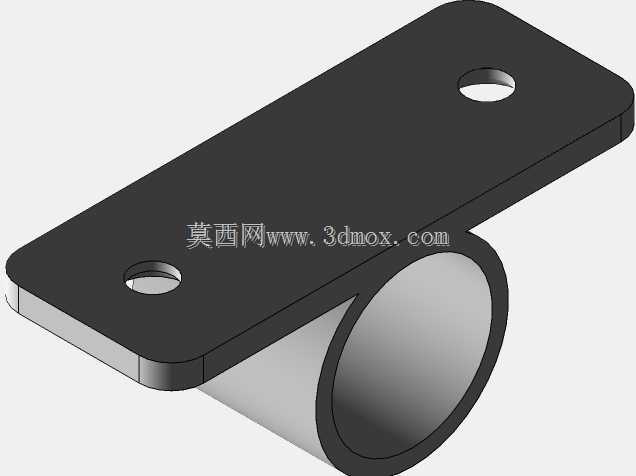

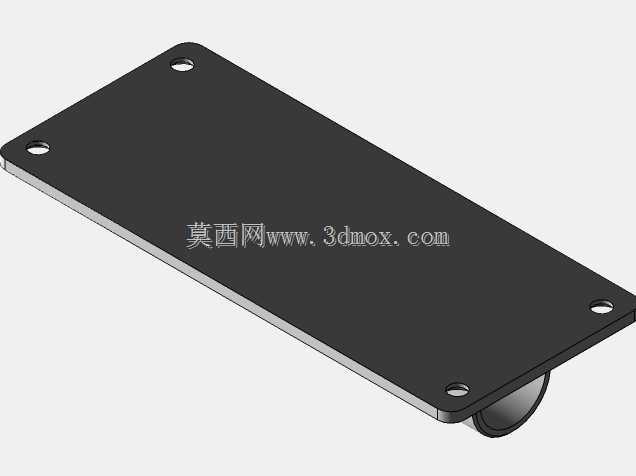

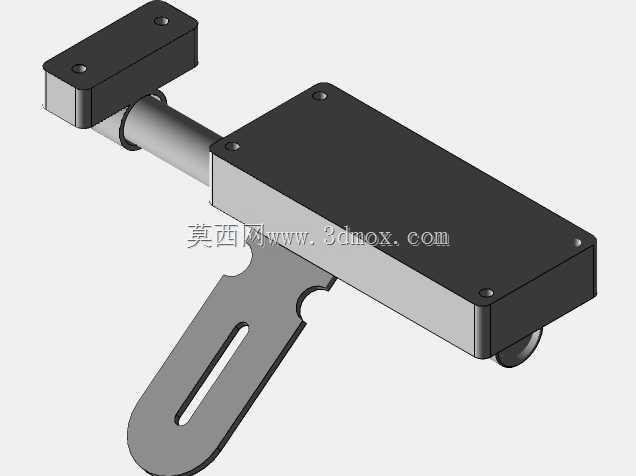

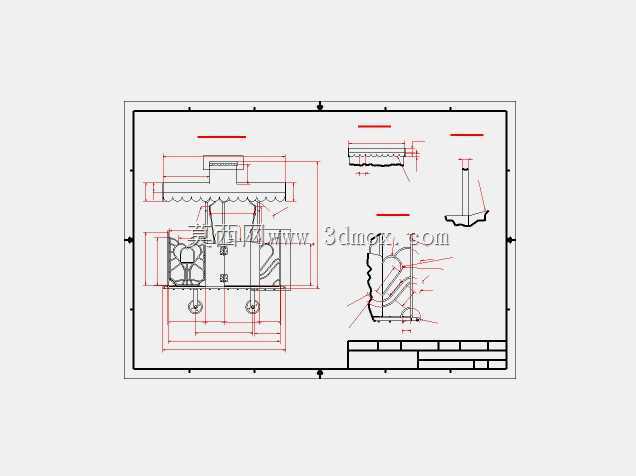

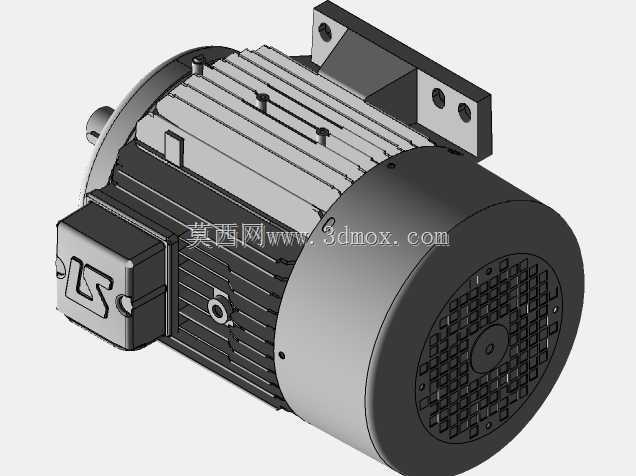

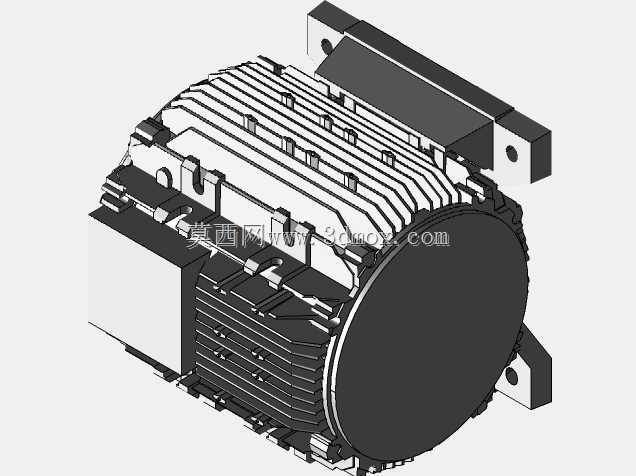

　　这款卧式安装的异步电动机，是工业传动场景里应用覆盖度极高的动力输出部件，从常规输送线辊筒驱动、小型机床主轴进给动力源，到风机、水泵类流体设备的动力输入，再到游乐设施、轻工包装机械的动作驱动，都能见到同结构电机的应用身影。做这款电机的三维结构设计时，首先要锚定的是安装适配性，底部的卧式安装脚座是核心安装基准，脚座上的两个长圆形安装孔预留了一定的安装调整余量，能适配不同安装基座的孔位公差，避免现场安装时出现孔位错位无法装配的问题，安装脚座与机壳主体的连接做了加强筋过渡，能抵消电机运行时的径向振动，避免长期运行后安装脚出现疲劳开裂的问题。机壳部分采用的是轴向散热筋结构，散热筋沿着电机轴向均匀排布，筋条的高度、间距都经过热仿真校核，

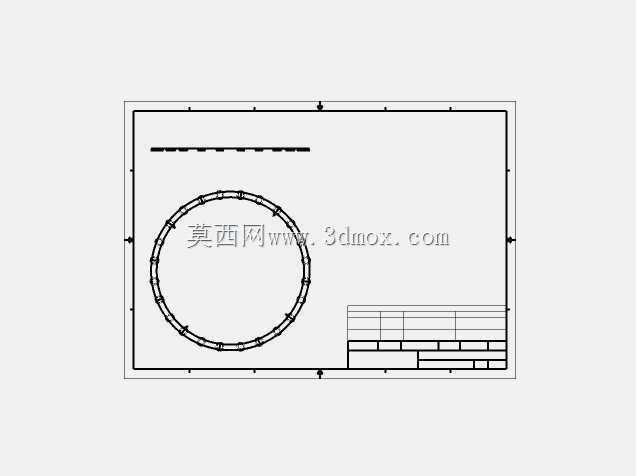

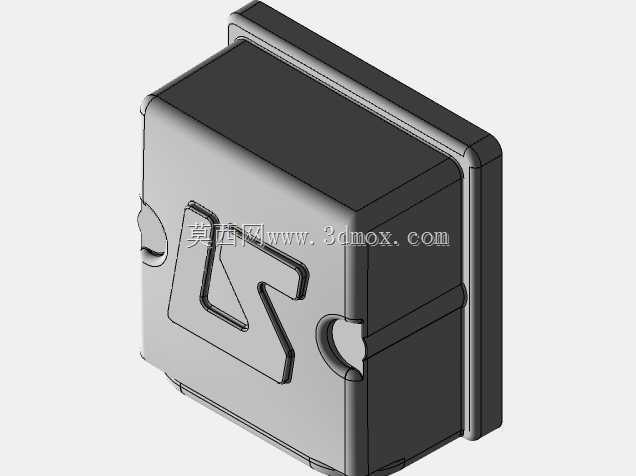

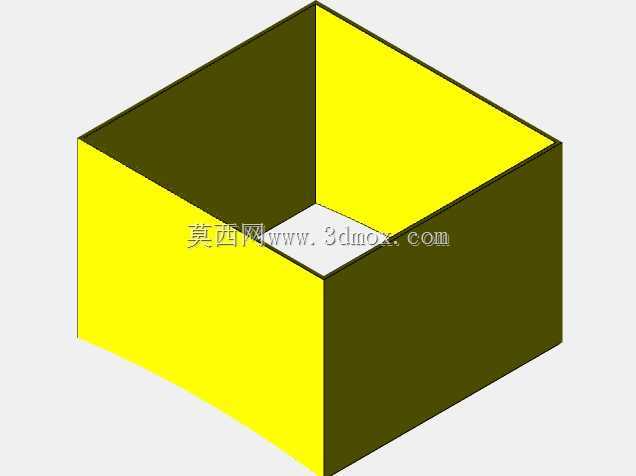

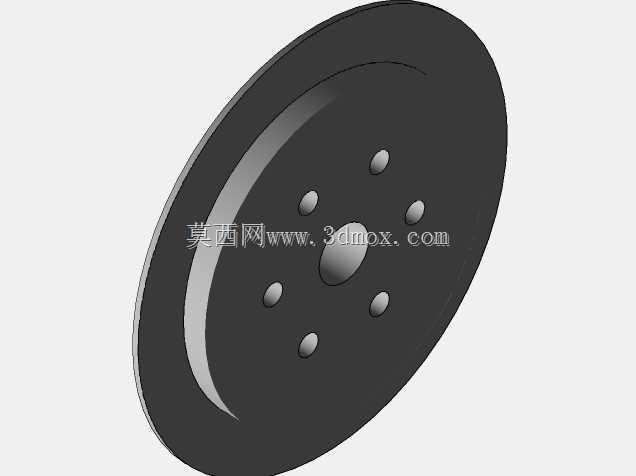

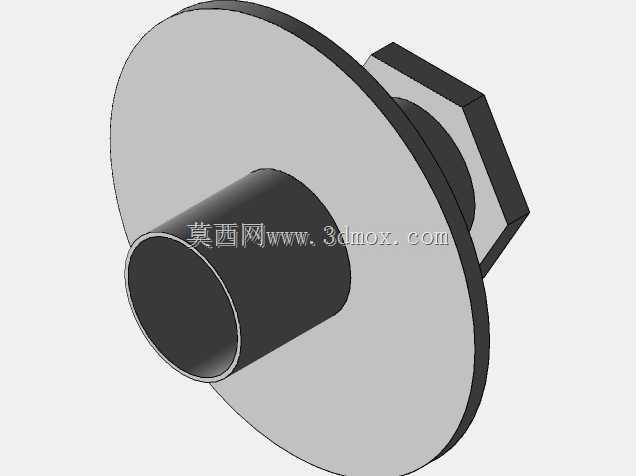

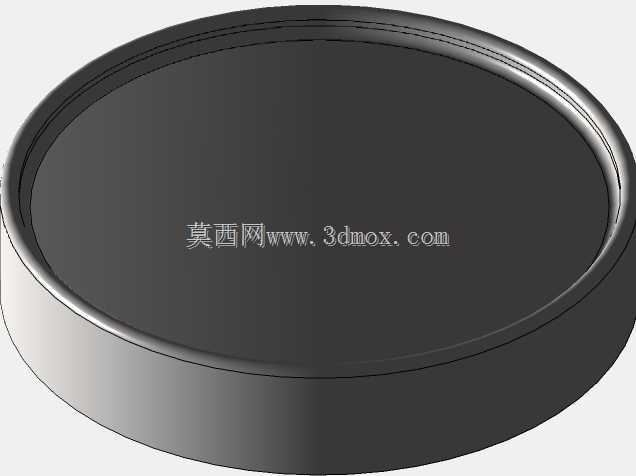

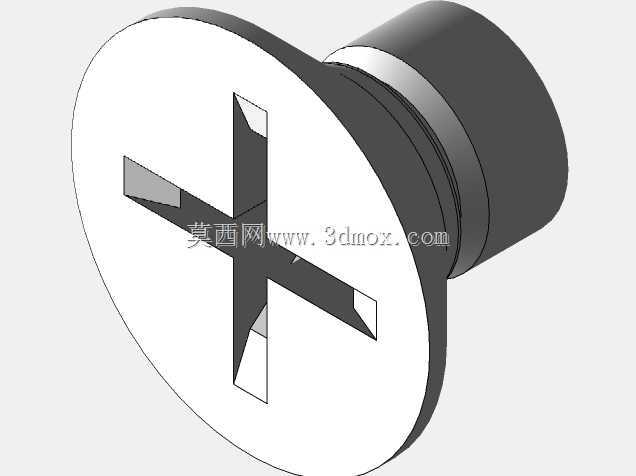

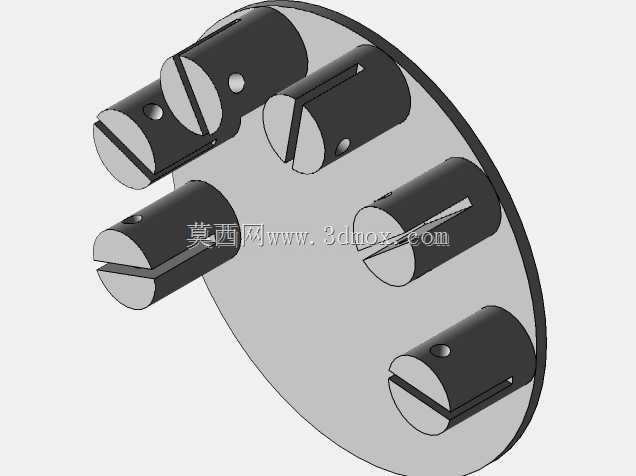

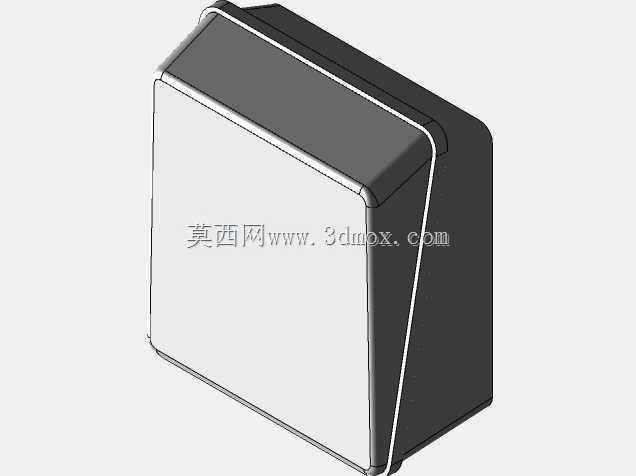

　　既能保证电机额定负载运行时，绕组产生的热量能通过机壳快速散出，控制绕组温升在绝缘等级允许的范围内，又不会因为筋条过密导致加工难度提升、积灰难以清理的问题。电机输出轴端采用法兰端盖结构，端盖与机壳的止口配合做了严格的公差约束，能保证输出轴的同轴度，避免轴伸端出现径向跳动超差，导致连接的联轴器、带轮出现偏磨，缩短传动部件的使用寿命。电机侧面的接线盒做了独立的腔体设计，接线盒与机壳主体之间有密封结构，能防止粉尘、水汽进入接线腔，适配多粉尘、轻度潮湿的车间工况，接线盒内部预留了足够的接线空间，方便现场施工时进行电源线压接、接地端子固定，接线盒的出线口预留了标准的电缆密封接头安装位，不用额外进行开孔加工。

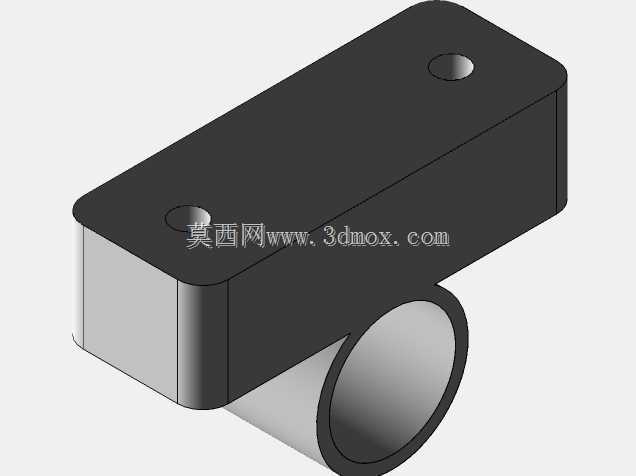

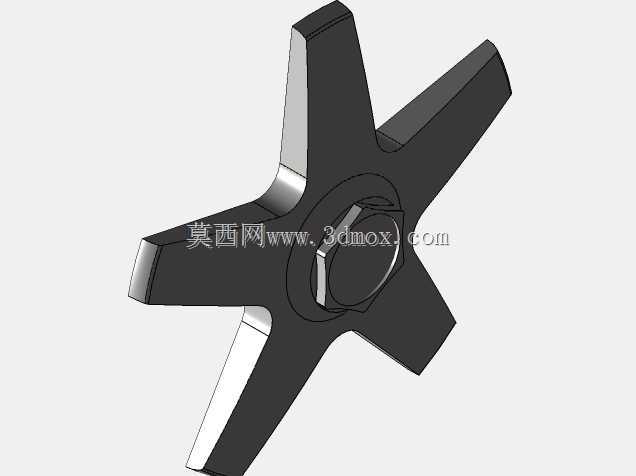

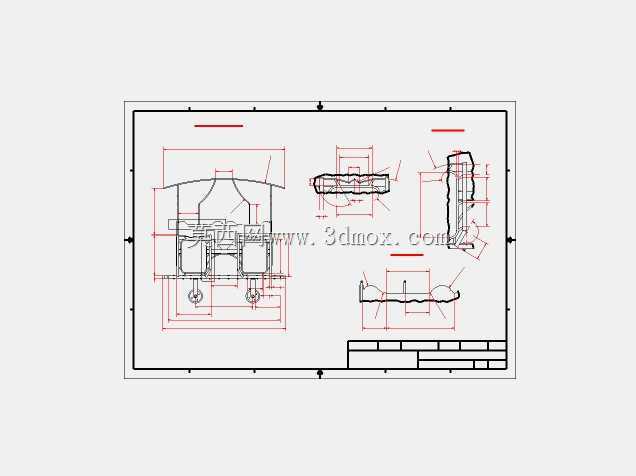

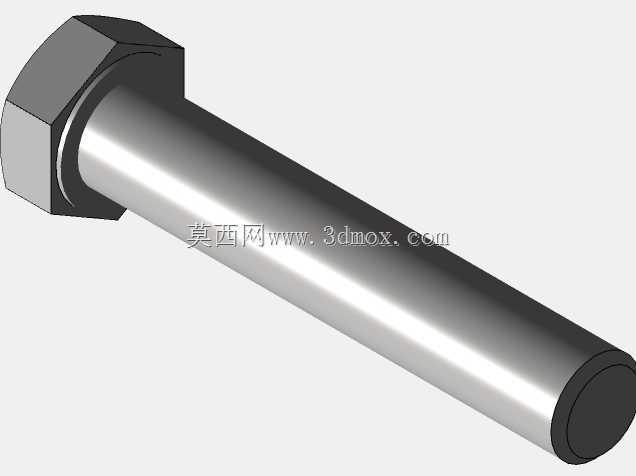

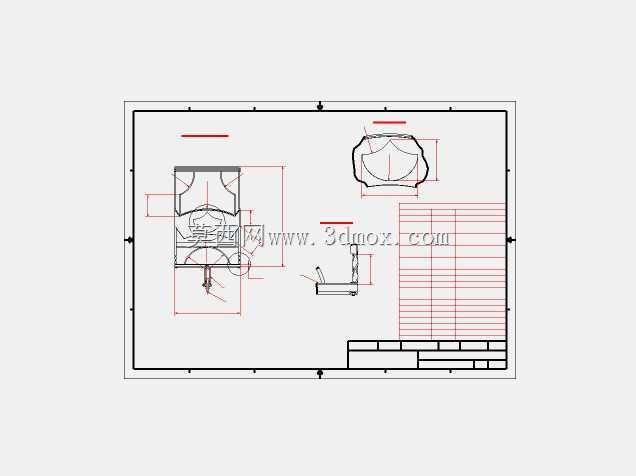

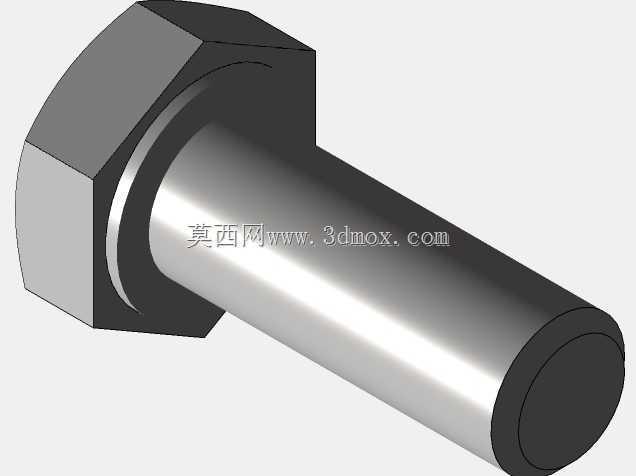

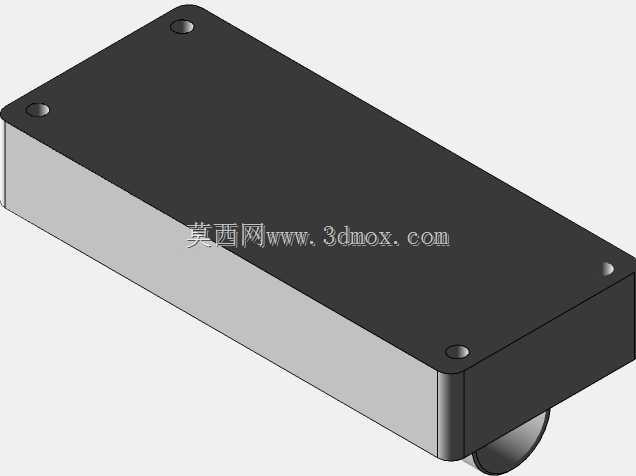

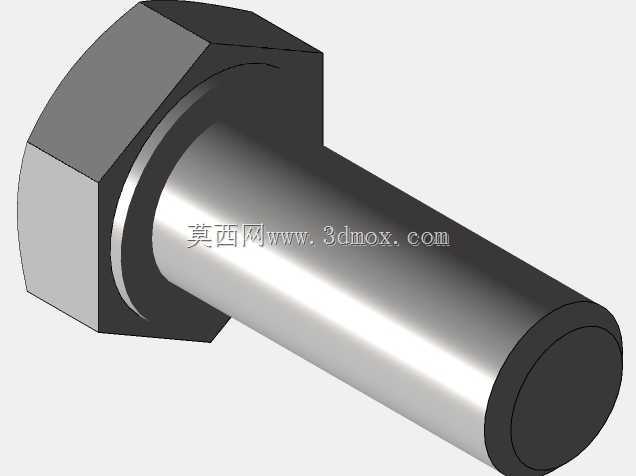

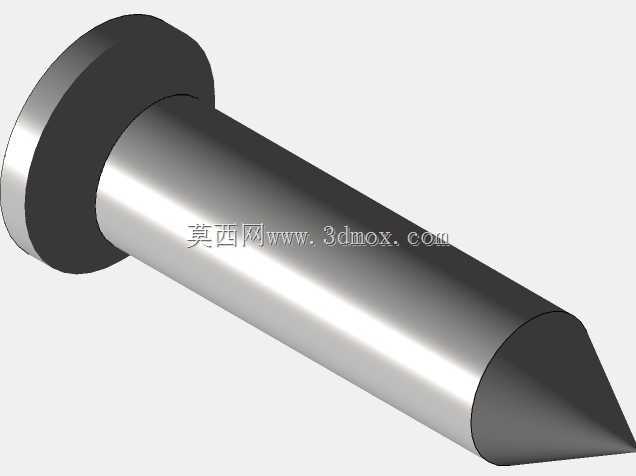

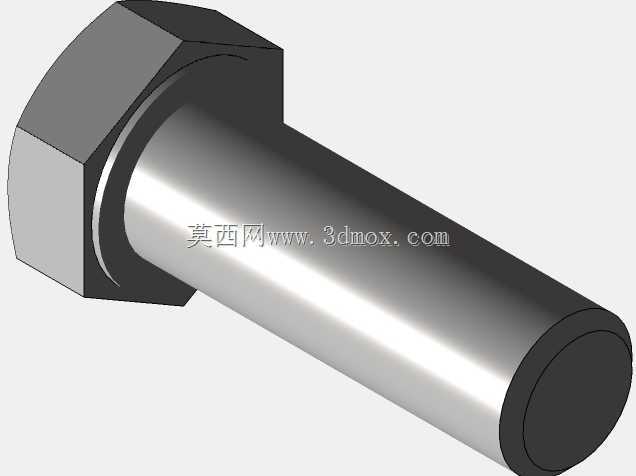

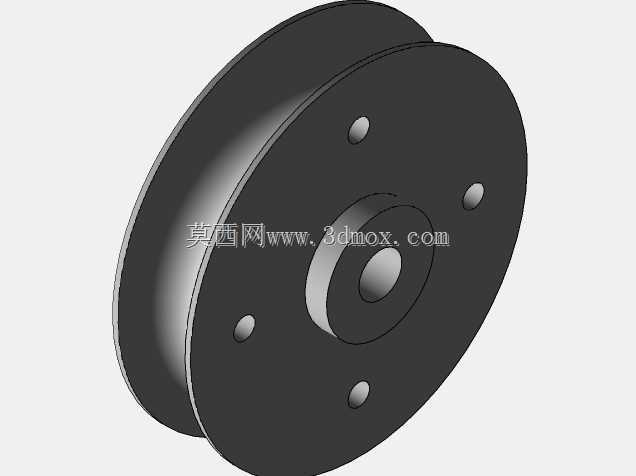

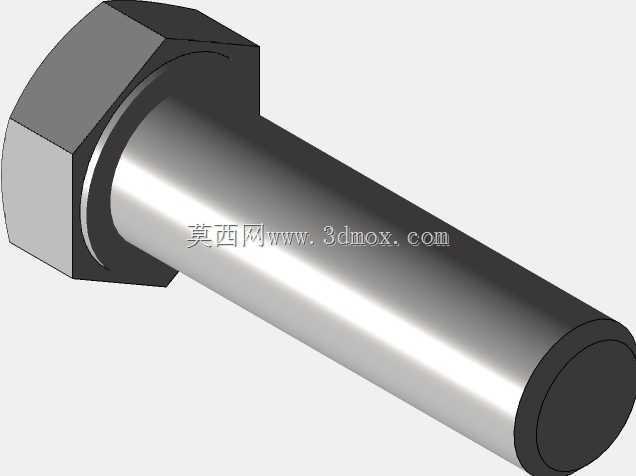

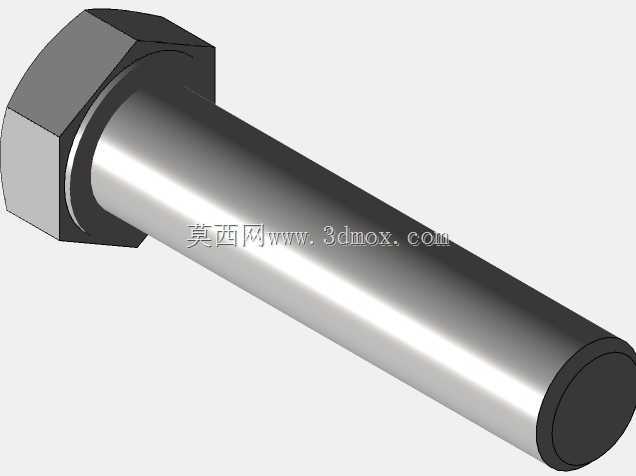

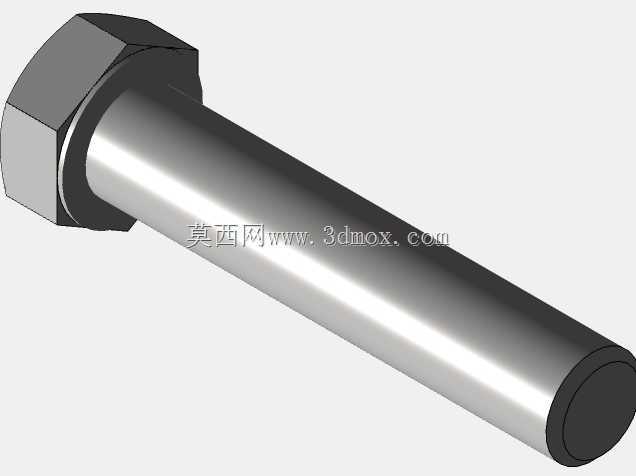

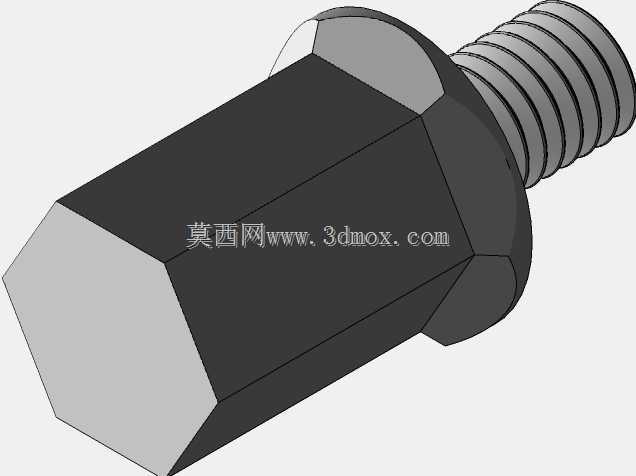

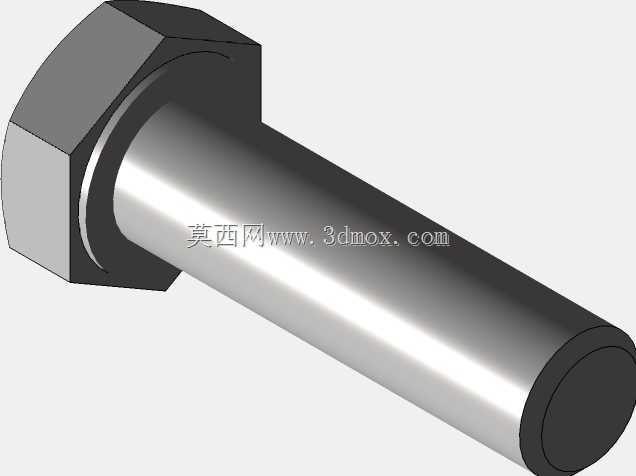

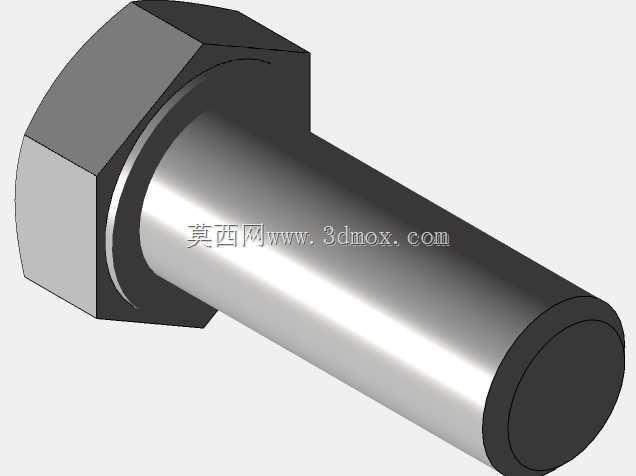

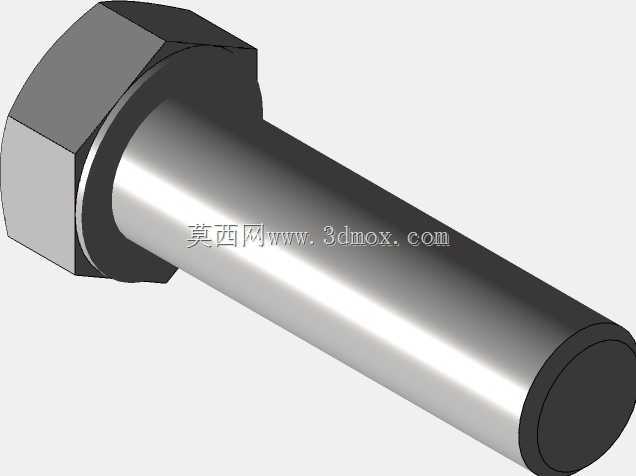

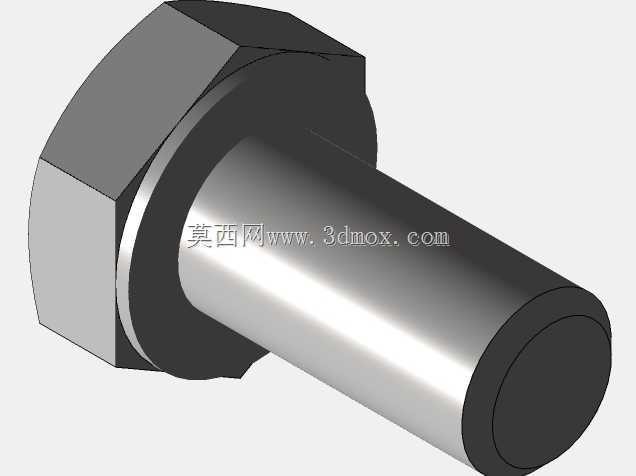

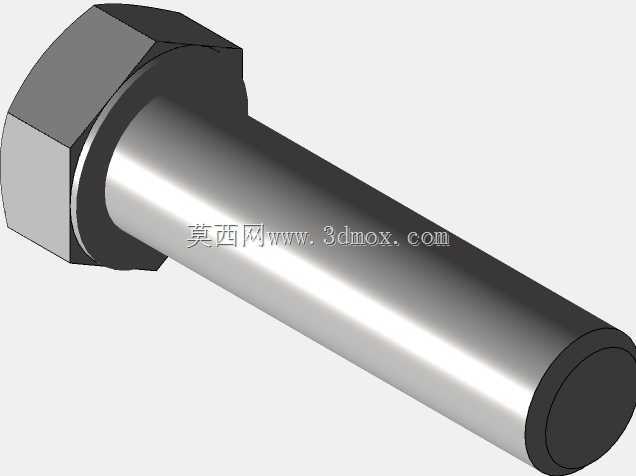

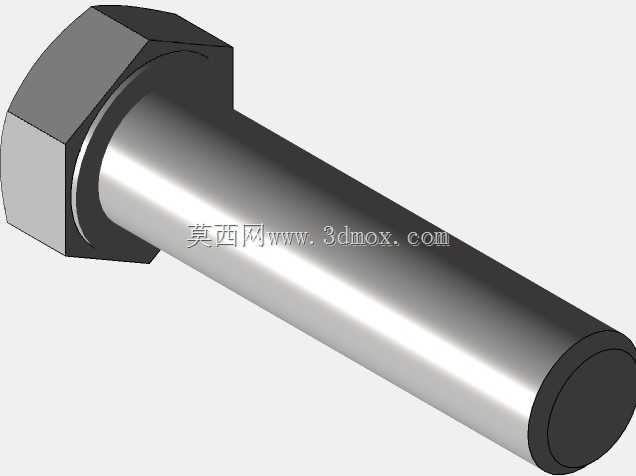

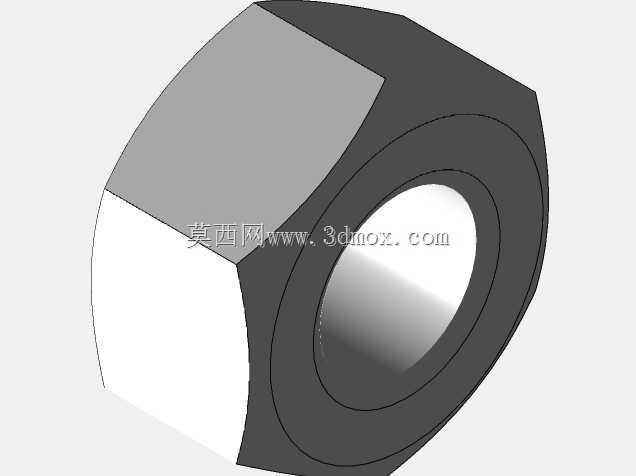

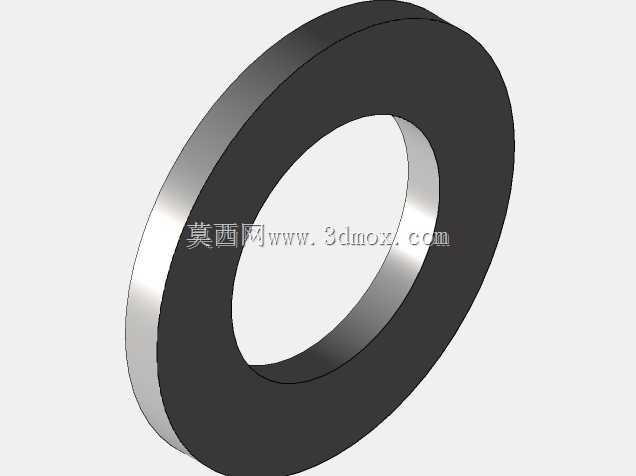

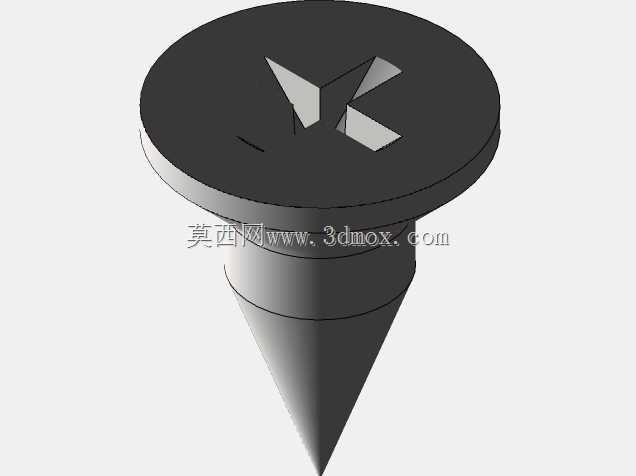

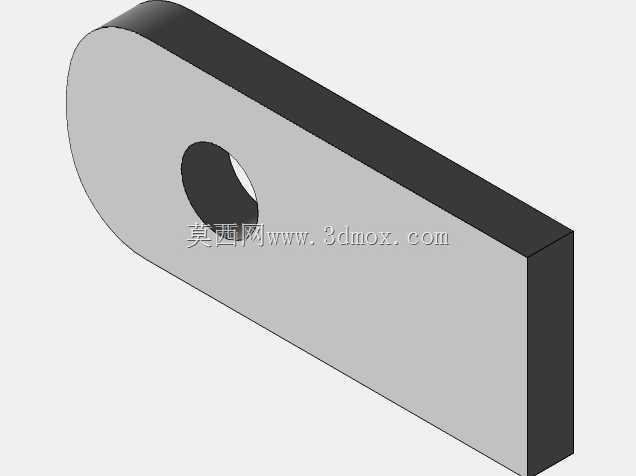

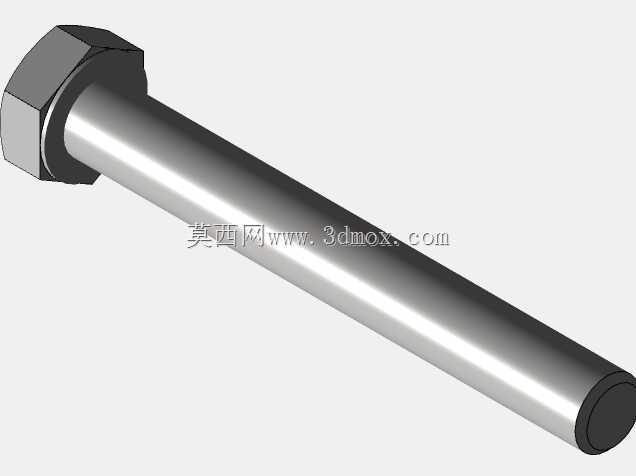

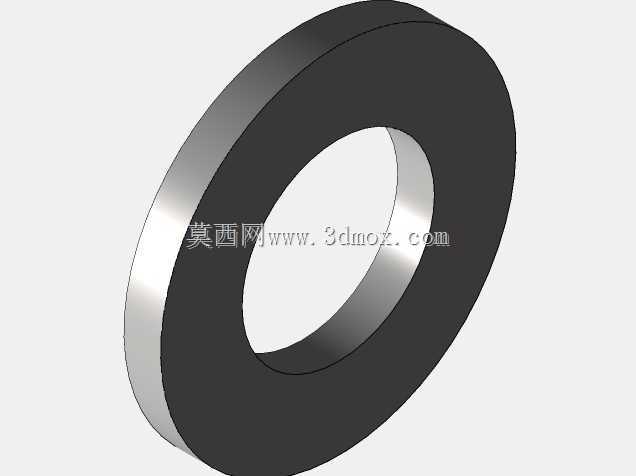

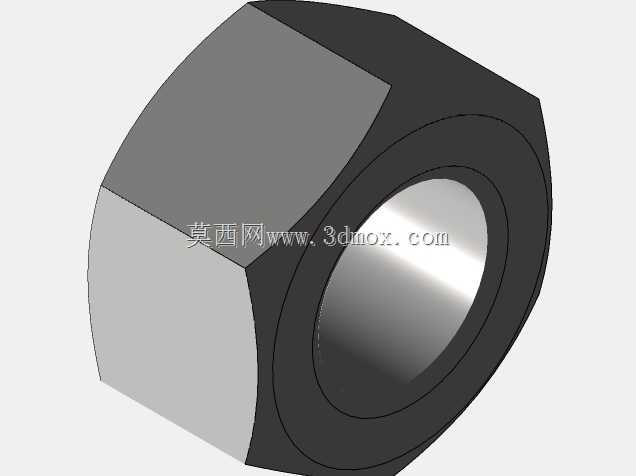

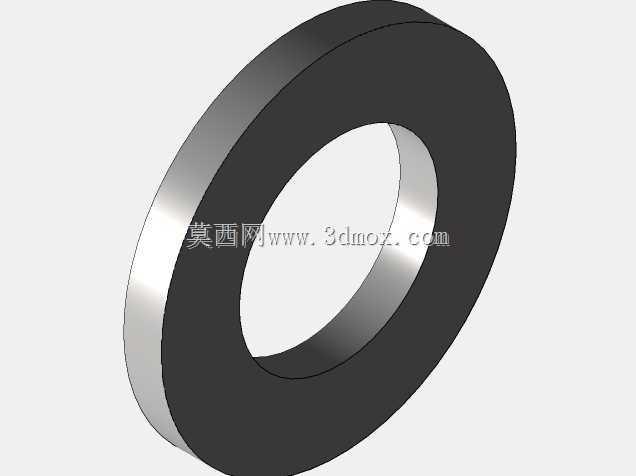

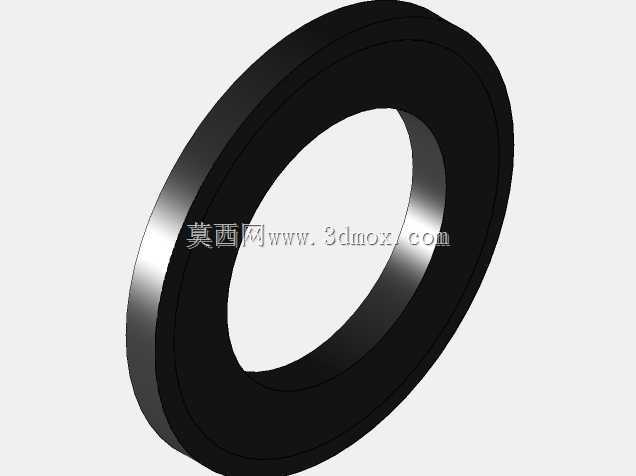

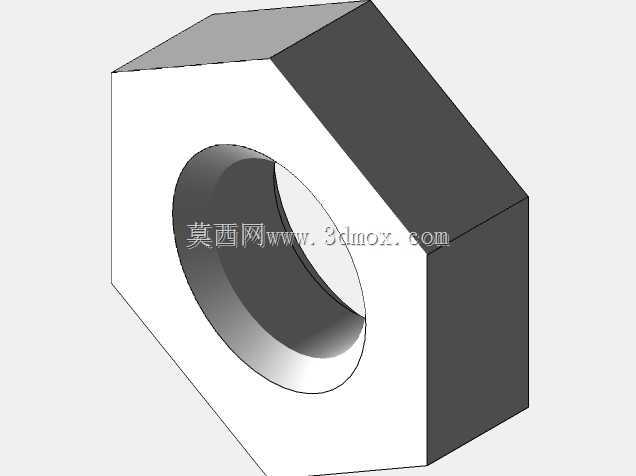

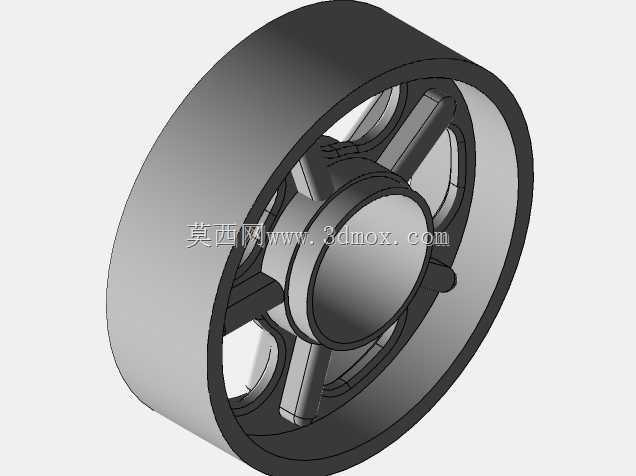

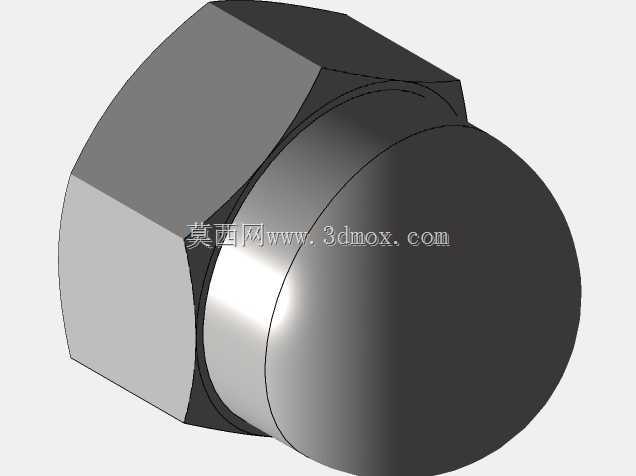

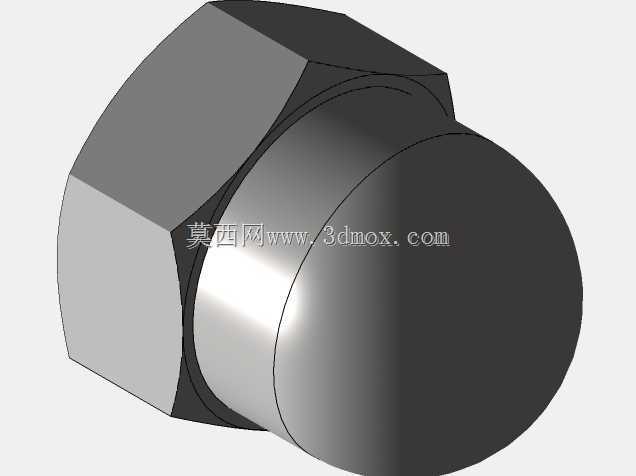

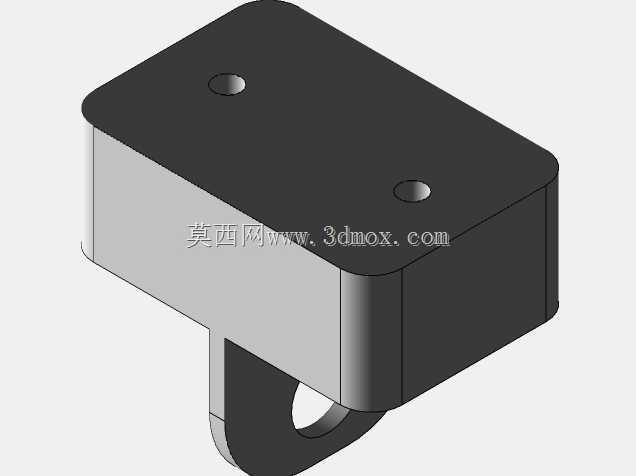

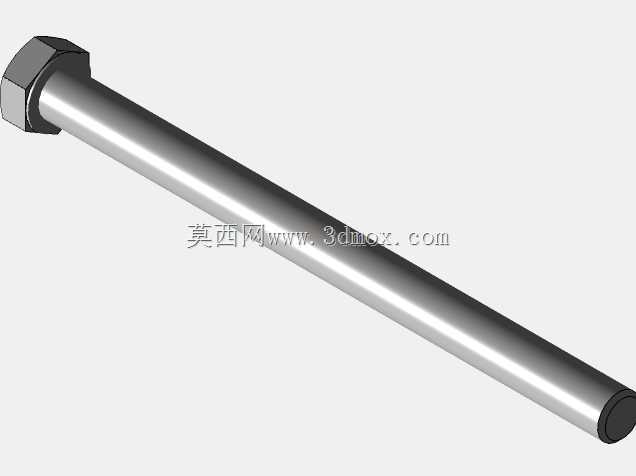

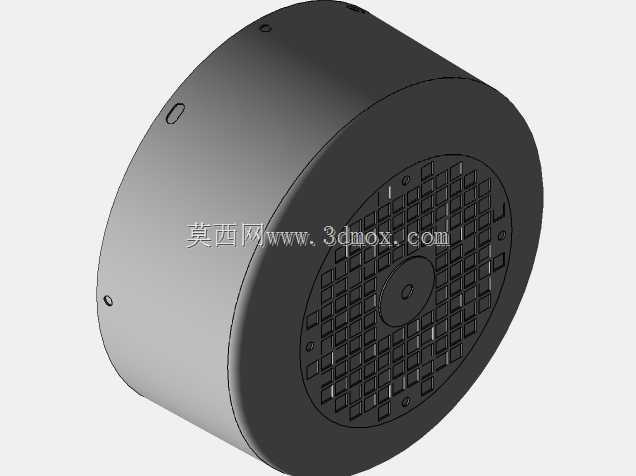

　　非输出轴端的端盖上设置了格栅状的通风口，和电机内部自带的散热风叶形成贯通的散热风道，风叶随转子同步转动时，能带动外部冷空气从非轴伸端进入，顺着机壳散热筋的间隙流向轴伸端，把机壳表面的热量持续带走，这种自扇冷的结构不需要额外配置散热风机，能降低整机的成本和运行故障率。从结构细节来看，机壳上的吊环安装孔是为了方便电机搬运、安装时的起吊作业，毕竟中大功率的电机自重较大，人工搬运容易出现安全隐患，吊环孔的位置经过重心校核，起吊时电机能保持水平状态，方便对准安装基座的固定孔位。设计过程中还要考虑日常维护的便利性，端盖的固定螺栓采用统一规格的外六角螺栓，方便现场运维人员用常规工具就能进行端盖拆卸、轴承加注润滑脂的维护作业，

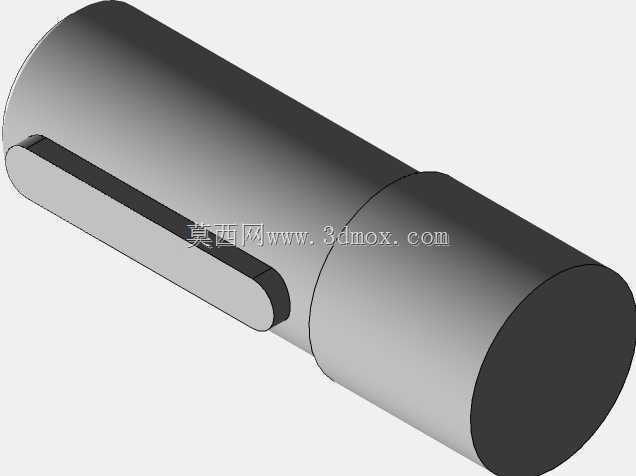

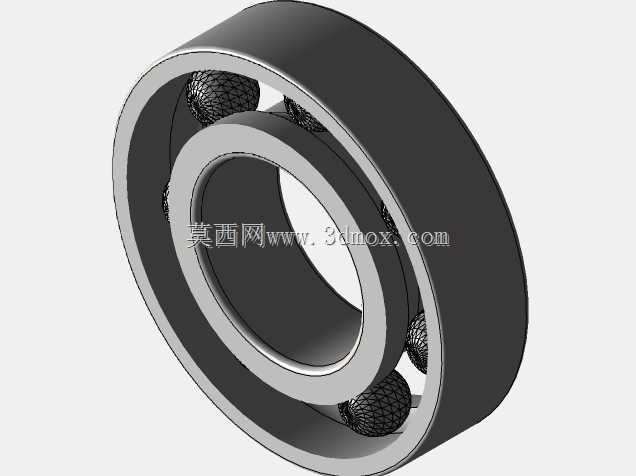

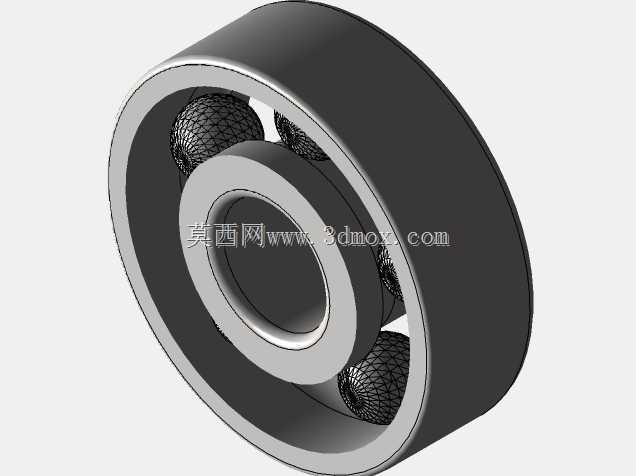

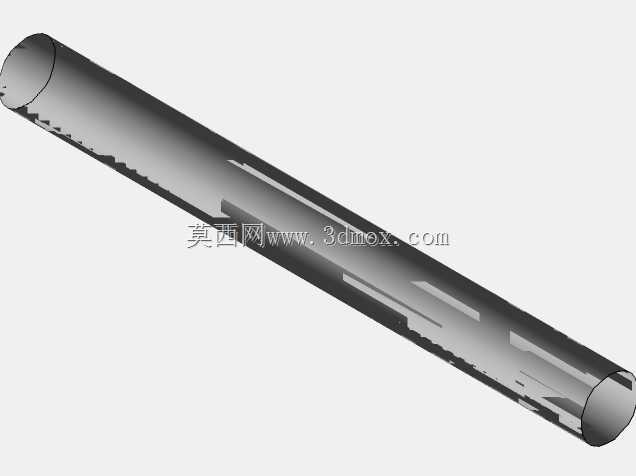

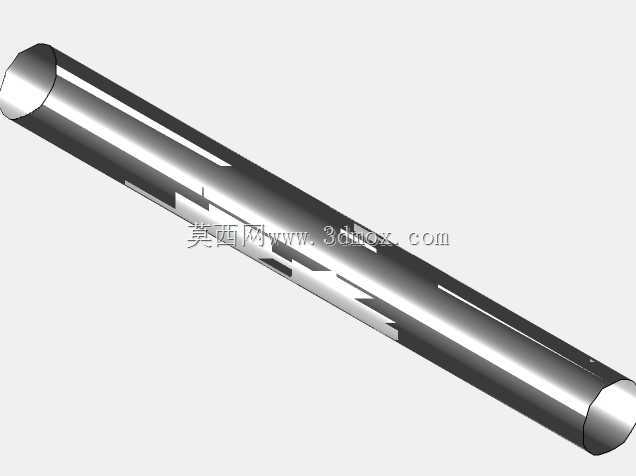

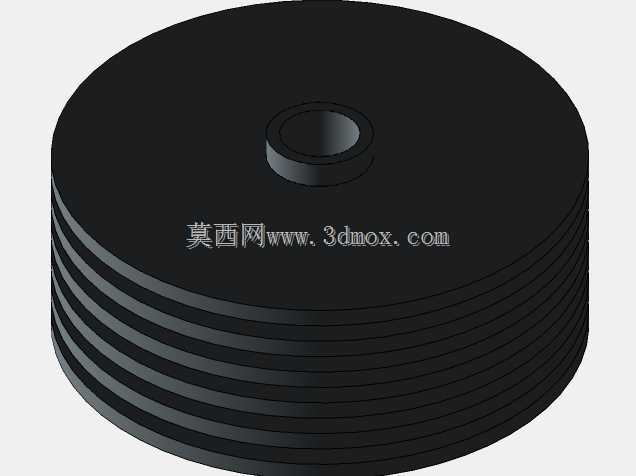

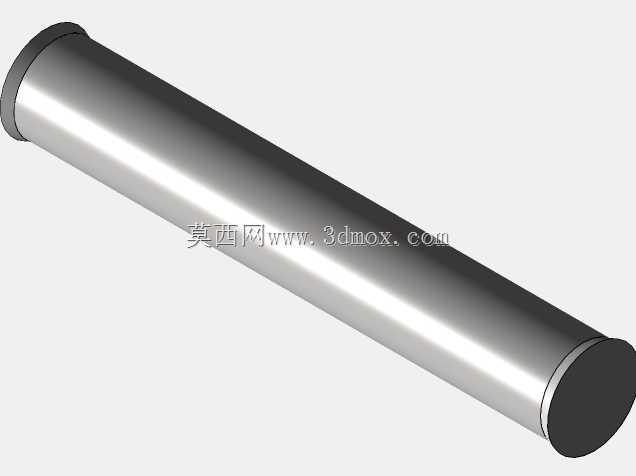

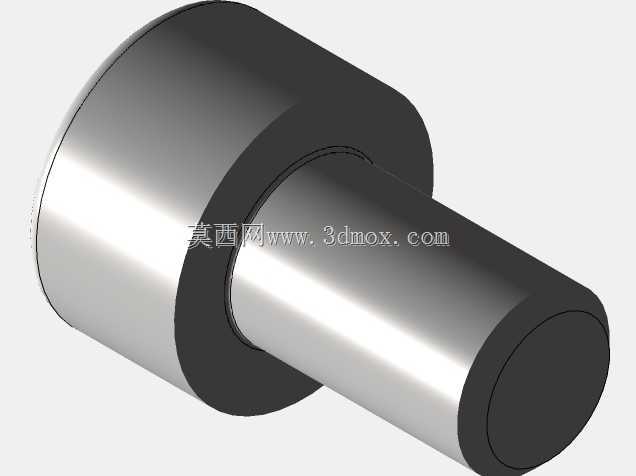

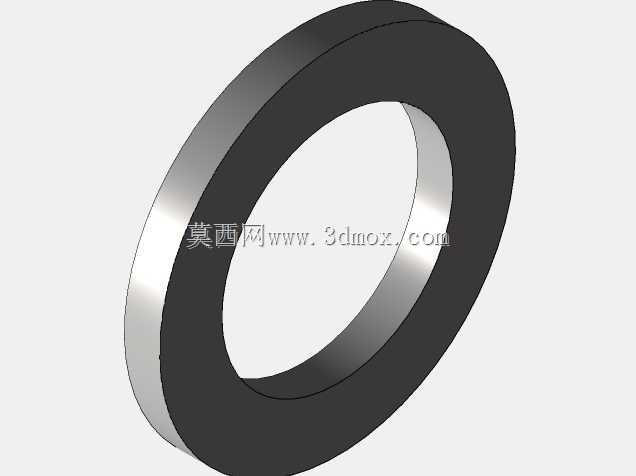

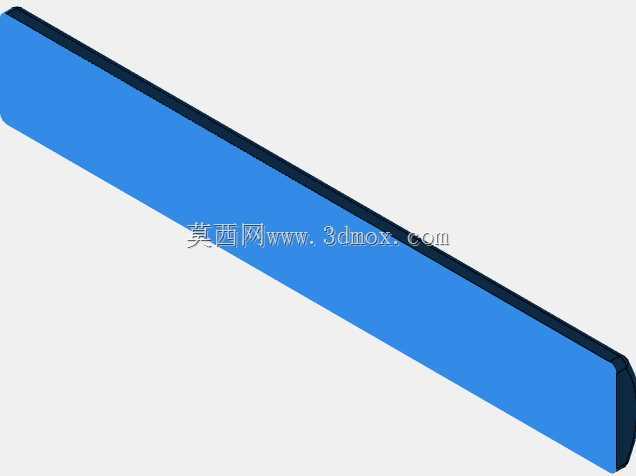

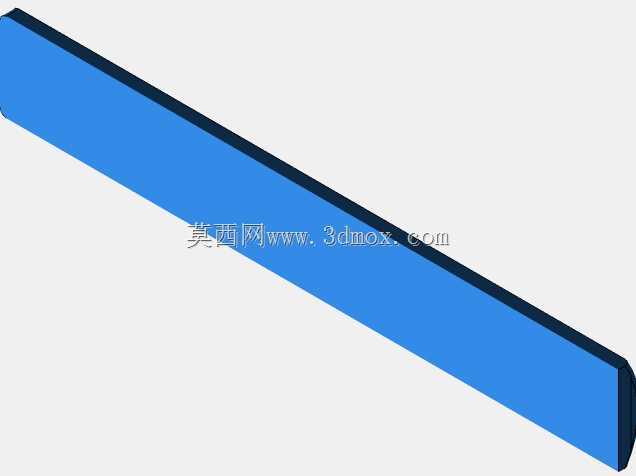

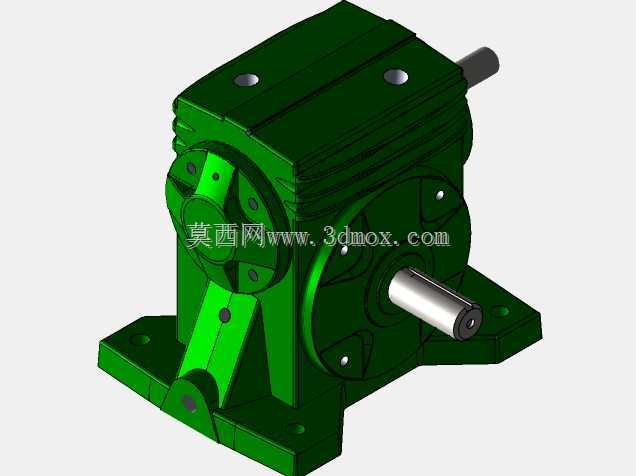

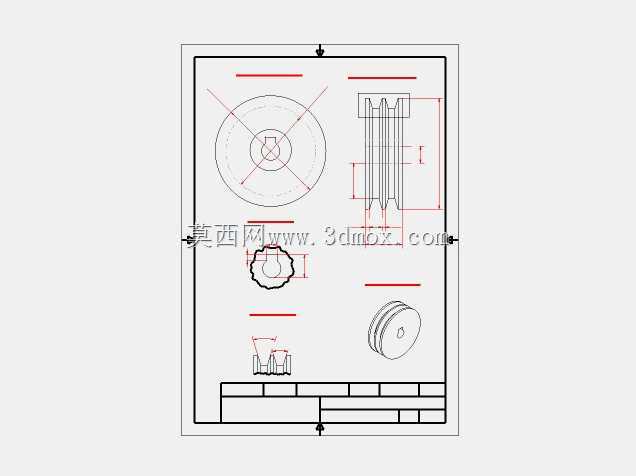

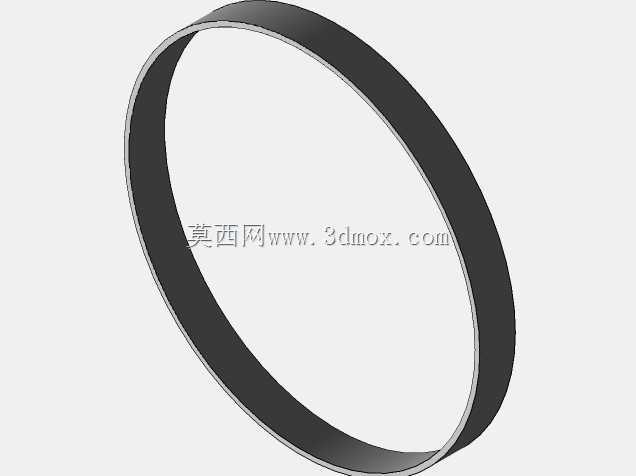

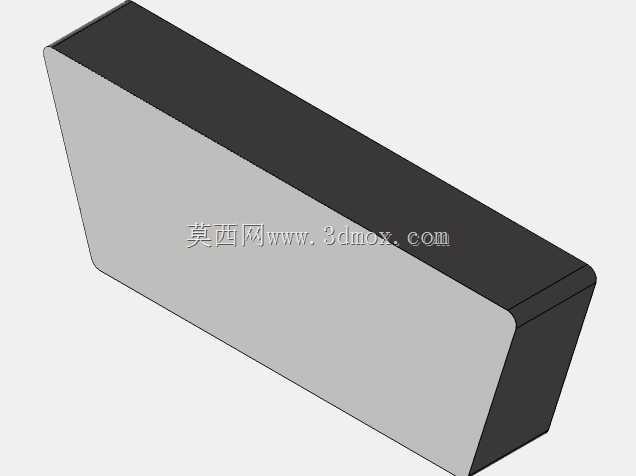

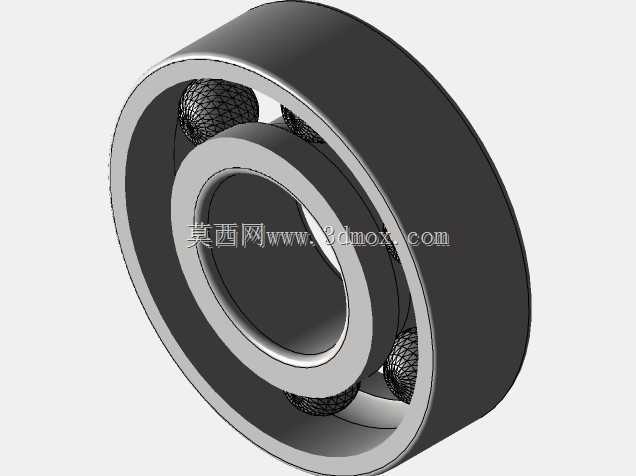

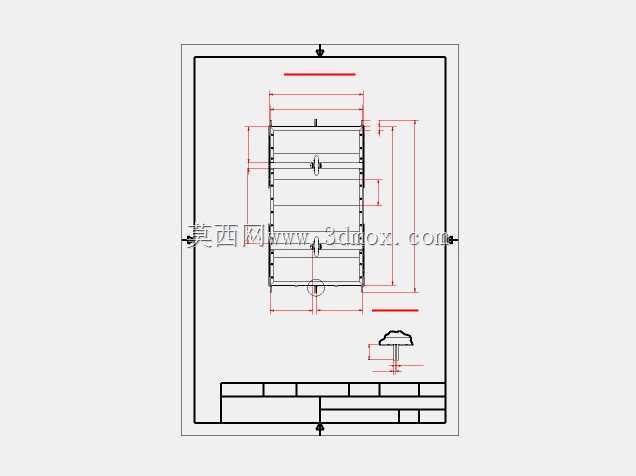

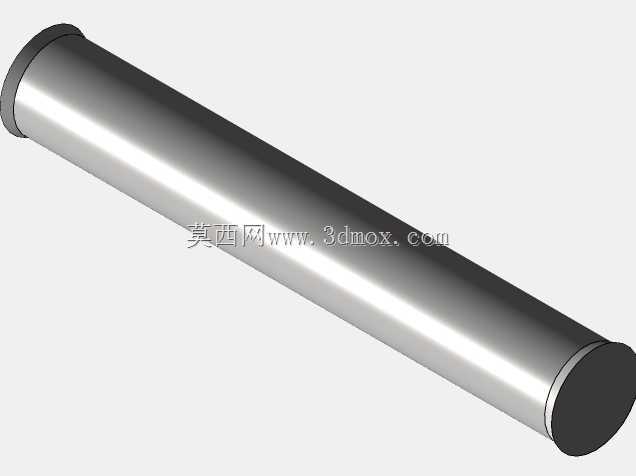

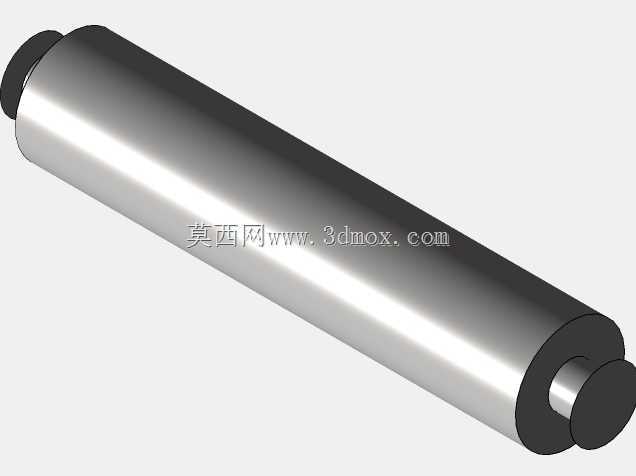

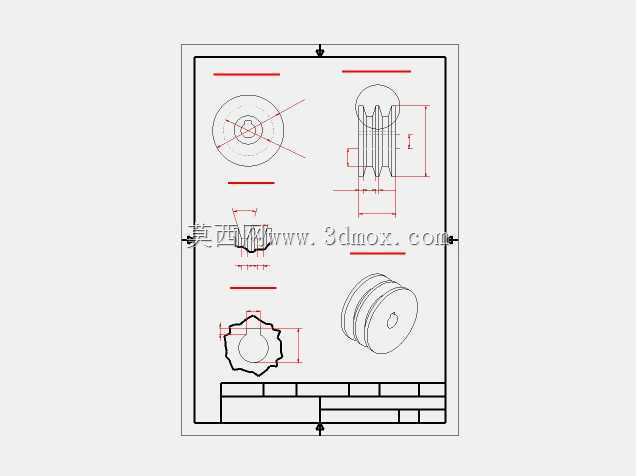

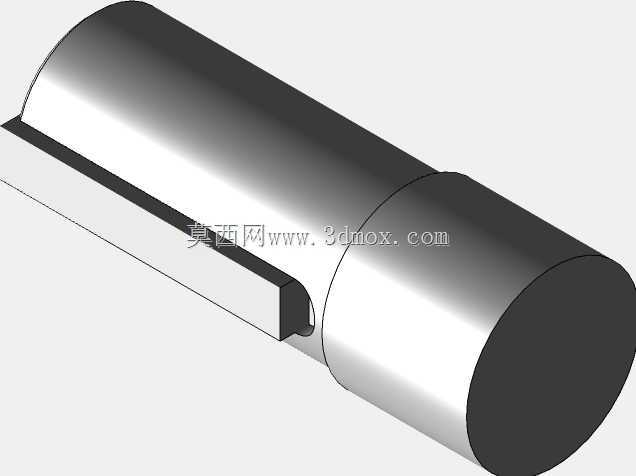

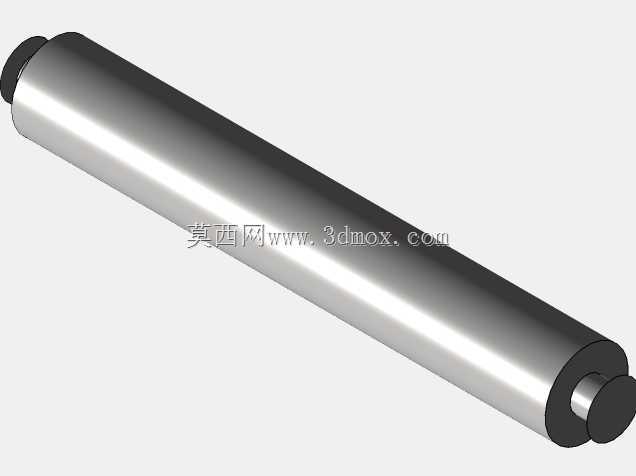

　　不用准备多种规格的工具。在安装边界的尺寸控制上，轴伸端的轴径、键槽尺寸都符合对应功率段电机的行业通用尺寸标准，能直接适配标准规格的联轴器、带轮、减速器输入轴，不需要额外做转接件，降低用户的配套成本；电机的总长度、总高度、安装脚的孔距都严格遵循通用安装尺寸规范，用户在替换同功率段的旧电机时，不需要对原有安装基座进行改造，直接就能完成替换，减少设备停机改造的时间。转子部分的结构做了动平衡校核，能保证电机在额定转速下运行时的振动值控制在标准允许范围内，不会因为振动过大导致连接的设备出现共振，影响设备的加工精度或者运行稳定性。定子绕组的端部固定结构在模型里做了简化表达，但实际设计中会通过绝缘绑扎、浸漆处理来保证绕组的机械强度，能承受电机启动、过载时的电磁力冲击，避免绕组出现位移、绝缘破损的问题。轴承选用的是深沟球轴承，能同时承受径向载荷和少量的轴向载荷，适配大多数直联传动、带传动的负载工况，轴承室的结构设计考虑了轴承的轴向定位，能避免电机运行时转子出现轴向窜动，导致轴伸端的传动部件出现轴向受力异常。
