汽缸摆动式蒸汽机结构三维设计

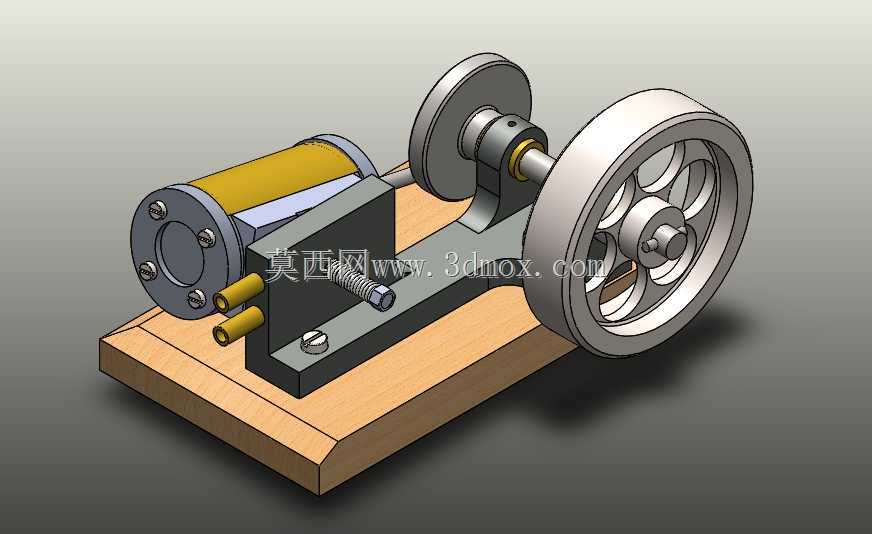

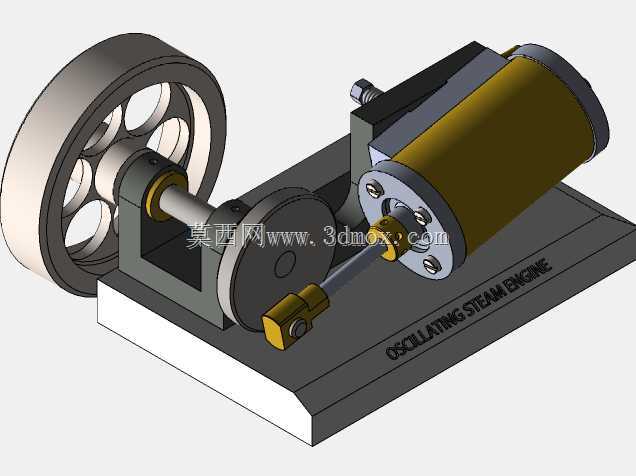

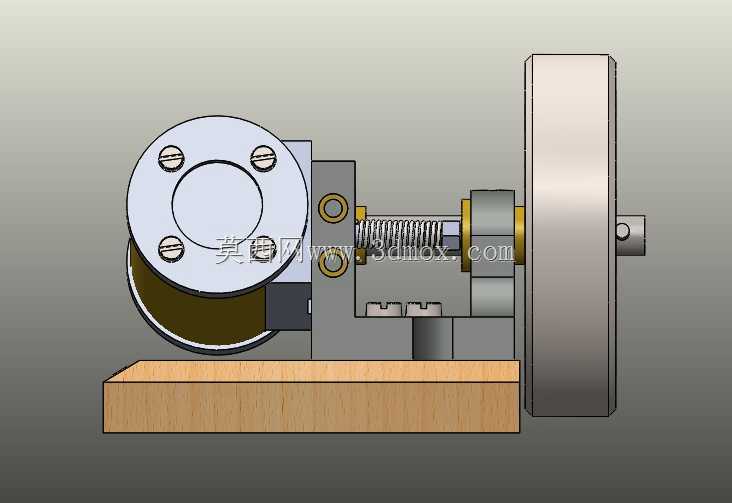

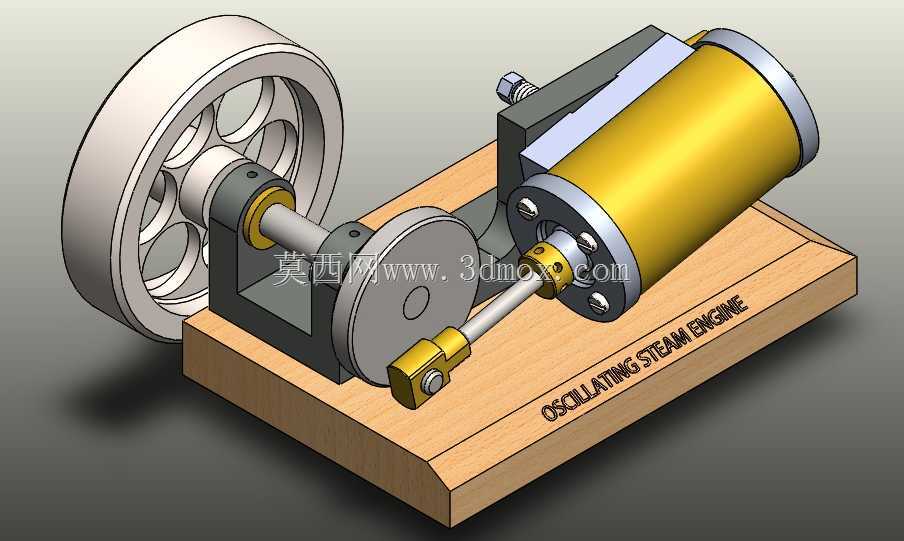

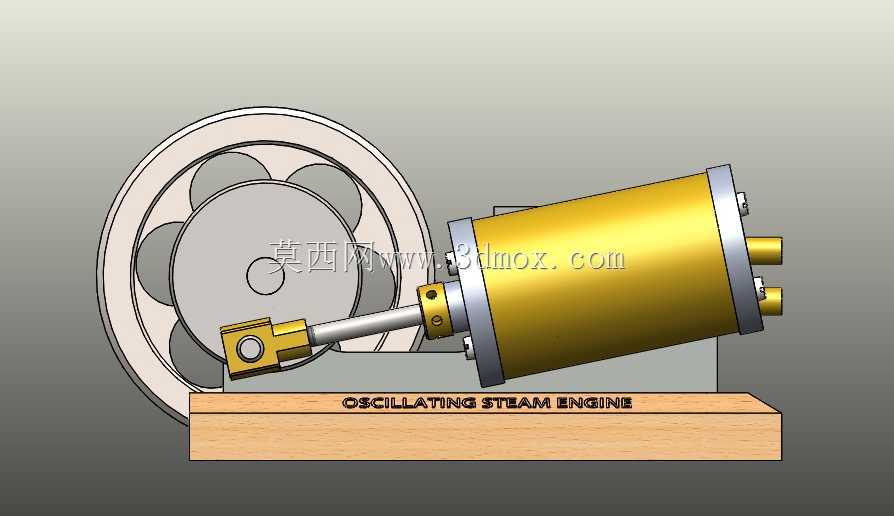

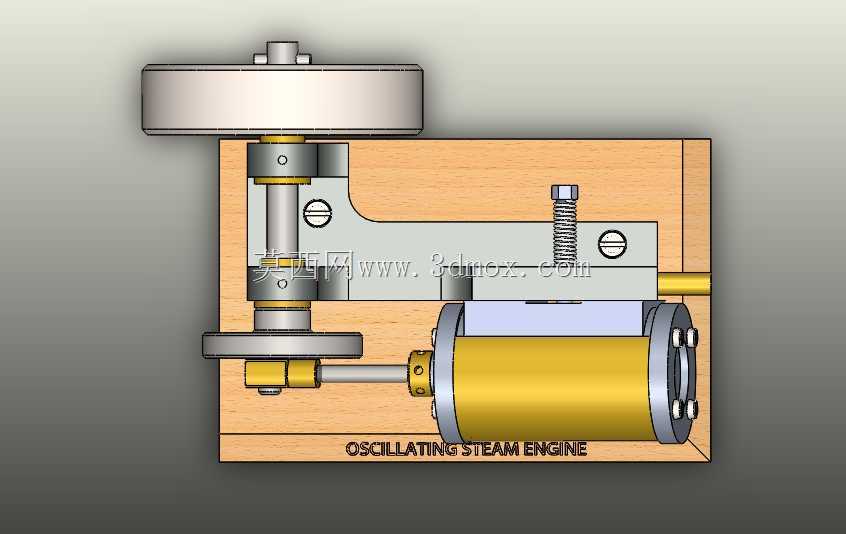

　　这款摆动式汽缸蒸汽机的三维结构，完整还原了这类小型往复式动力装置的核心传动逻辑，在教学演示、小型动力模型改装、古典动力装置复原场景中有着很高的参考价值。区别于常规固定式汽缸蒸汽机，它采用汽缸绕支点摆动的配气方式，省去了复杂的滑阀配气机构，整体结构更加紧凑，零件数量更少，加工装配难度更低，非常适合小型动力场景的应用需求。从实际功能来看，这套装置依靠蒸汽进入汽缸推动活塞做往复直线运动，活塞通过连杆将动力传递给曲轴，曲轴一端安装的大尺寸飞轮负责储存转动惯量，克服活塞往复运动的死点问题，保证输出轴转动的连续性，最终将蒸汽的压力能转化为旋转机械能输出，可直接连接小型发电机、水泵或者传动演示机构作为动力源。

　　设计过程中首先确定了核心的传动参数匹配：曲轴的偏心距直接决定活塞行程，在建模时需要反复校核活塞运动到上下止点时，汽缸摆动角度与进气口、排气口的对位精度，保证活塞下行时进气口刚好对齐通入高压蒸汽，活塞上行时排气口对齐排出废汽，避免出现配气错位导致的动力损失甚至卡滞问题。汽缸与底座的铰接支点位置是整个设计的关键，支点位置偏差会直接导致汽缸摆动过程中与连杆、曲轴发生运动干涉，建模时需要通过运动仿真反复调整铰接点的坐标，保证全行程范围内各运动部件之间保留合理的装配间隙，同时让配气口的开合时机与活塞运动相位完全匹配。从安装边界来看，整套装置采用一体式矩形底座作为安装基准，底座上预留了汽缸铰接座、曲轴轴承座的安装定位面，

　　所有固定孔位的位置度公差在建模时就做了约束，实际加工时可以直接以底座底面为定位基准完成所有部件的装配，不需要额外做复杂的找正工序。曲轴两端采用滑动轴承支撑，轴承座直接集成在底座的立式支撑结构上，减少了额外的连接零件，提升了支撑刚性。飞轮安装在曲轴的动力输出端，轮缘做了加厚处理来提升转动惯量，不需要额外加装配重块就能保证运转平稳性，轮辐采用镂空式设计，在保证结构强度的前提下降低了整体重量。汽缸本体采用筒式结构，端盖通过螺栓与缸体连接，方便后期拆解更换活塞密封件，汽缸侧面的进排气口做了倒角处理，对接管路时可以更好地保证密封效果。连杆两端分别采用铰接结构连接活塞销与曲轴曲柄销，铰接位置预留了润滑脂加注间隙，

　　长期运转时可以定期加注润滑脂降低磨损。整套结构没有采用复杂的异形零件，所有结构件都可以通过常规的车、铣、钻工序完成加工，不需要专用的工装夹具，对于教学实训场景来说，学员可以根据这套三维模型完成零件加工、整机装配、运转调试的全流程实训，直观理解往复式动力装置的运动原理与配气逻辑。在小型模型动力场景中，这套结构可以直接适配低压蒸汽源，带动小型模型车船或者演示装置运转，相比其他类型的小型蒸汽机，它的故障率更低，维护更加简单，对蒸汽压力的波动适应性更强，即使进气压力出现小幅波动，依靠飞轮的惯量储存也能保证输出转速的稳定性。建模过程中对所有运动部件的配合间隙做了合理设定，活塞与汽缸壁之间保留了适合密封件安装的间隙，曲轴与轴承座之间的配合间隙满足滑动润滑的需求，所有螺栓连接的位置都做了沉头孔处理，避免螺栓突出影响部件运动或者外观平整性。底座侧面刻印的装置标识位置也做了合理规划，不会与任何安装部件、运动部件产生干涉，同时方便识别装置类型。
