复古自行车前悬架结构三维设计

　　在复古通勤自行车、怀旧款休闲单车的结构设计中，前悬架是直接影响骑行滤震表现与转向操控精度的核心部件，这套结构的建模完全围绕老式自行车的实际使用场景搭建，没有冗余的装饰性细节，核心是还原悬架系统的运动逻辑与装配关系。日常骑行场景里，前轮碾过铺装路面的细碎裂纹、非铺装路的小凸起或是路缘石的微小落差时，前悬架需要承担垂直方向的冲击缓冲，同时还要保证转向过程中力的传递不出现虚位，避免骑行时出现方向晃动感。从功能特性来看，这套前悬架采用双侧对称的减震支撑布局，两根减震筒沿前叉立管两侧平行布置，上端与车把连接的叉肩部位铰接固定，下端与前轮轴的安装叉腿刚性连接，当车轮受到向上的冲击时，减震筒内的伸缩结构会沿垂直方向产生可控的位移，吸收冲击能量，

　　避免冲击力直接传递到车把位置，降低骑行者手臂的疲劳感。设计思路上完全遵循老式自行车悬架的成熟结构逻辑，没有引入现代山地车的复杂阻尼调节结构，核心是保证结构可靠性与维护便捷性——毕竟复古款车型的使用场景多为城市休闲通勤，不需要应对高强度越野冲击，简化的结构反而能降低长期使用的故障概率，日常维护只需要定期检查铰接部位的销轴磨损情况、减震筒的润滑状态即可，不需要复杂的调校操作。从安装边界来看，这套悬架的上端叉肩部位预留了标准的自行车头碗组安装接口，能够适配常规规格的自行车车架头管，不需要额外加工转接结构；下端叉腿的开档尺寸完全匹配老式自行车的前轮轴规格，轮组采用多辐条的传统钢丝辐条结构，轮胎选用带块状防滑花纹的常规尺寸外胎，

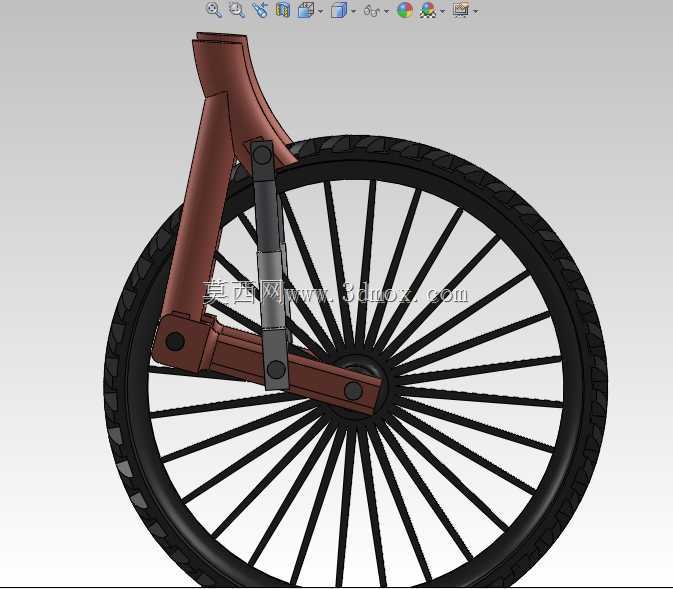

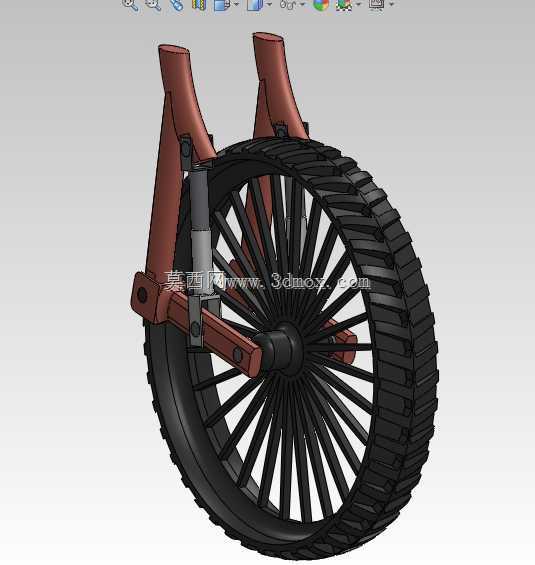

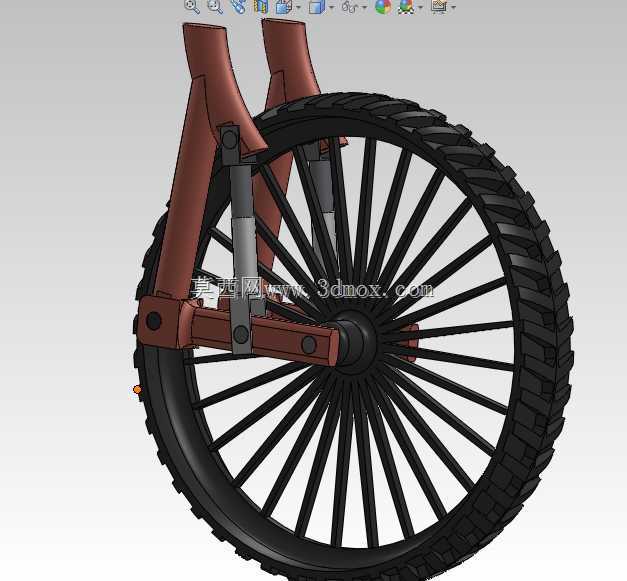

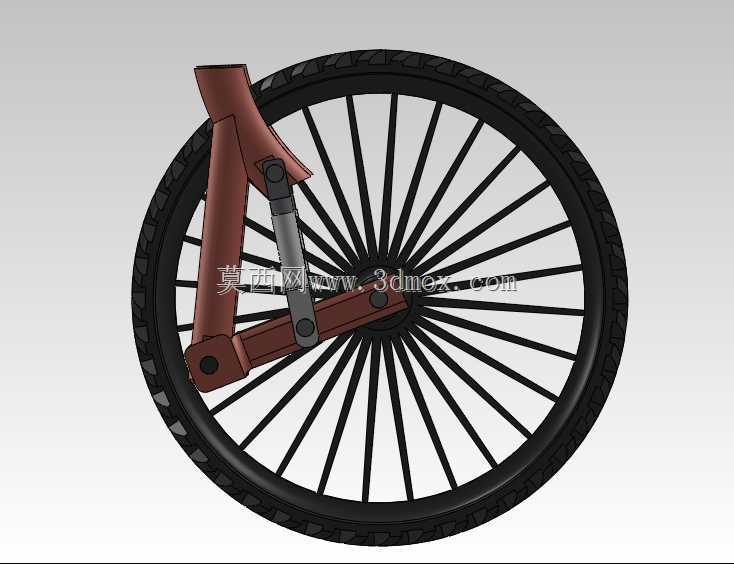

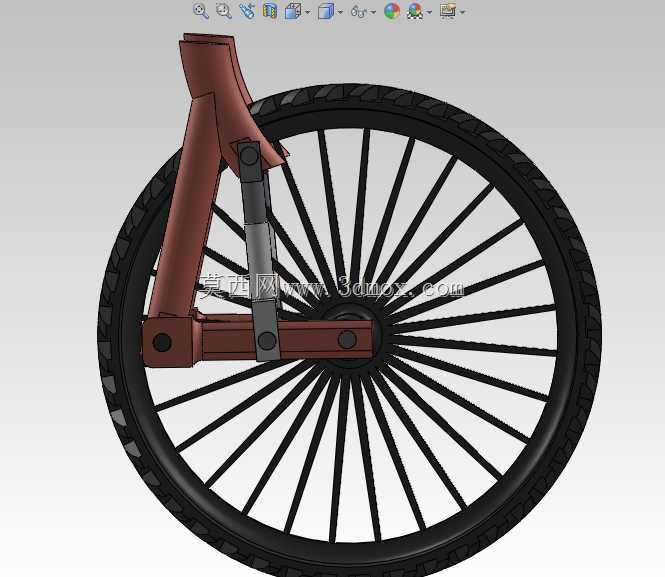

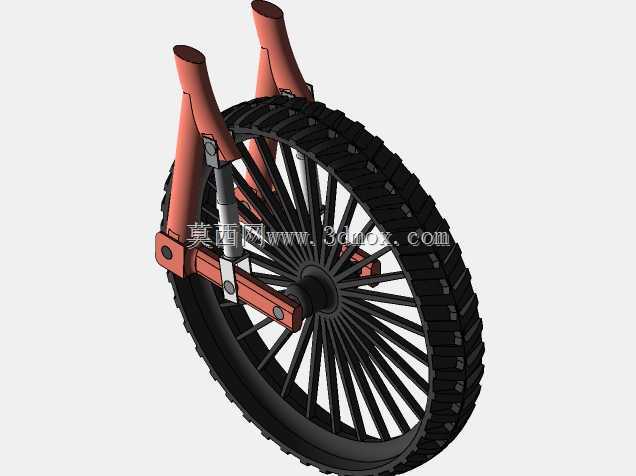

　　轮组安装后与两侧叉腿之间保留足够的安全间隙，转向过程中轮胎不会与叉腿、减震筒发生运动干涉。建模过程中特意还原了结构件的连接逻辑：叉肩与叉腿之间采用螺栓铰接的固定方式，减震筒的上下端分别通过销轴与叉肩、下叉腿连接，所有铰接部位都预留了合理的装配间隙，能够真实模拟悬架压缩、回弹过程中的运动状态，不会出现结构锁死的问题。对于结构设计从业者来说，这套模型可以作为复古自行车前悬架设计的基础参考，在进行同类车型开发时，可以直接参考其装配关系与尺寸边界，根据实际车型的轮径大小、设计载荷调整减震筒的行程、叉腿的长度与开档尺寸，不需要从零开始搭建基础结构；对于三维建模学习者来说，这套模型的结构逻辑清晰，没有复杂的曲面造型，

　　能够帮助理解轮式行走机构中悬架与轮组的装配关系、运动副的约束方式，掌握对称结构建模、运动件间隙预留的实用技巧。需要注意的是，这套结构的设计载荷是针对城市休闲骑行设定的，最大压缩行程适配的是日常通勤场景下的常见冲击，如果要将其改装到越野类自行车上，需要重新校核叉腿的结构强度、减震筒的支撑刚度，加大铰接部位的销轴直径，避免大冲击下出现结构变形。另外，建模时特意保留了老式自行车前悬架的外观特征，叉腿部分采用了类似复古金属车架的棕红色质感表现，减震筒做了分层的材质区分，能够直观区分固定结构件与运动伸缩件，方便查看结构的运动逻辑，轮组的辐条采用均匀放射状布置，完全还原传统自行车轮的受力结构，每根辐条的安装角度都与车圈、花鼓的安装孔位对应，不存在结构错位的问题。在实际装配场景中，这套悬架的安装流程也完全符合常规自行车的装配逻辑：先将减震筒与上下叉臂组装成完整的前叉总成，再将头碗组压入车架头管，把前叉立管穿入头管固定，最后安装前轮、锁紧轮轴螺母即可完成装配，不需要特殊的专用工装，普通的自行车维修工具就能完成全部组装与后期拆卸维护操作。
