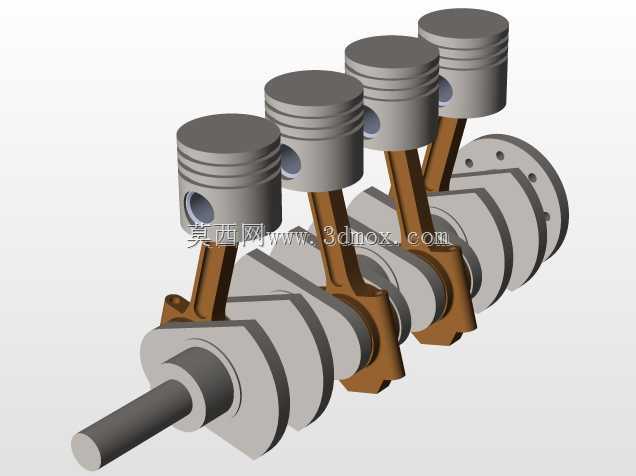

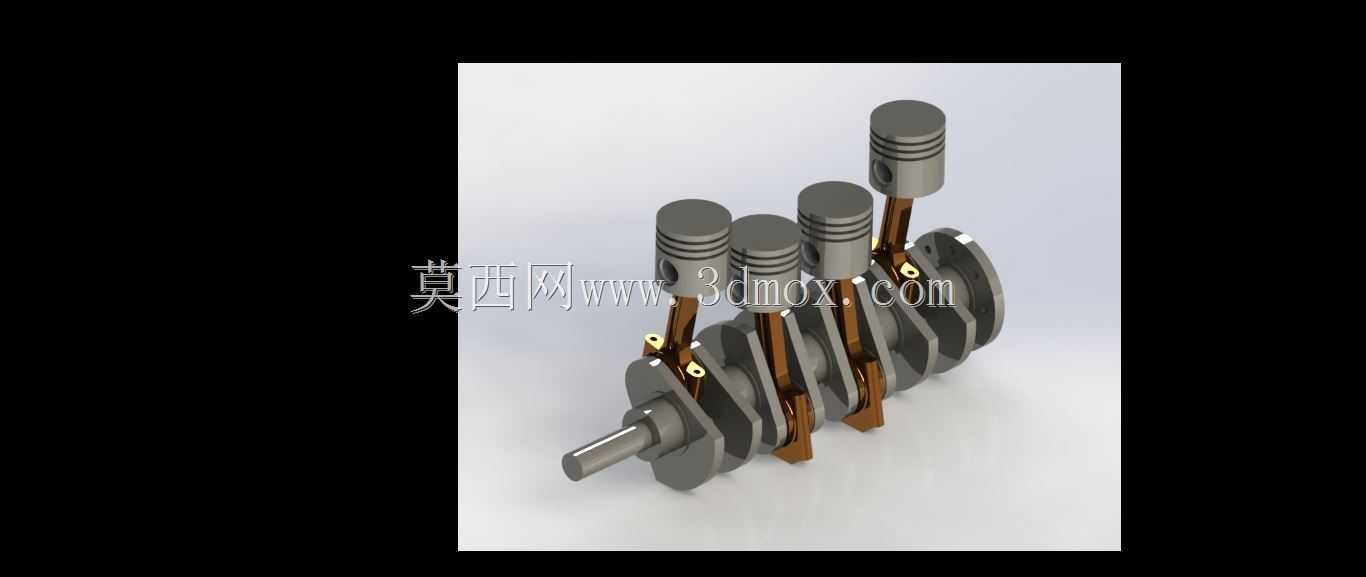

直列四缸发动机曲柄连杆活塞组结构

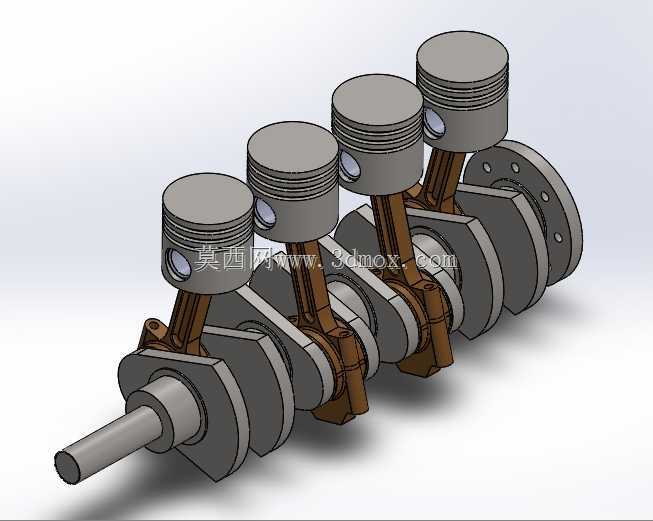

　　这套直列四缸曲柄连杆活塞组件，是往复式内燃机核心的动力转换单元，日常接触的家用乘用车、轻型载货车辆的动力舱内，这类结构是四冲程汽油机、柴油机的核心做功承载部件，除此之外，小型固定式发电机组、农用排灌动力机械、小型工程机械的动力端，也大量采用同构型的曲柄连杆布局，只是根据排量、输出扭矩需求调整缸径、冲程与曲柄半径参数。

　　从实际功能来看，这套组件承担着把活塞顶部承受的燃气爆发压力，通过连杆的铰接传递，转化为曲轴的旋转扭矩输出，整套机构的运动匹配精度，直接决定了动力输出的平顺性、机械效率与运行寿命。设计过程中首先要确定的是缸心距参数，四个气缸沿曲轴轴向等距排布，相邻气缸的中心距需要匹配缸套壁厚、冷却水套空间、曲轴主轴颈与连杆轴颈的重叠度要求，避免轴颈重叠度过小导致曲轴抗弯强度不足，同时也要控制整机轴向尺寸，避免动力总成过长影响整车布置。

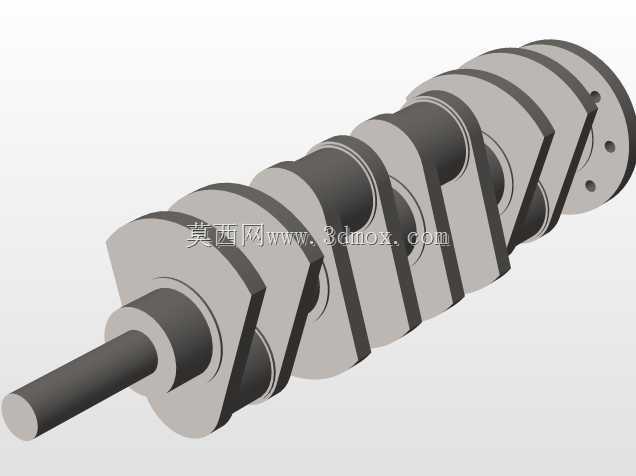

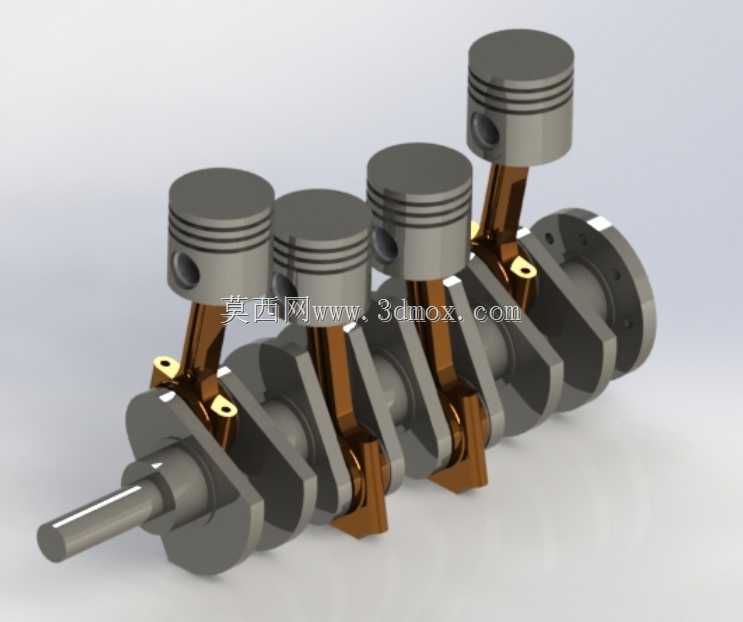

　　曲轴部分采用整体式锻造结构设计，四个连杆轴颈按照1-3-4-2的点火间隔角错开180度布置，保证每一个做功行程都有对应气缸输出动力，抵消往复运动带来的一阶、二阶惯性力，前端轴颈用来安装正时齿轮、皮带轮驱动配气机构与附属附件，后端的法兰盘用来固定飞轮，储存做功行程的能量带动整套机构完成进气、压缩、排气三个非做功行程。主轴颈与连杆轴颈之间的曲柄臂设置有平衡重块，平衡重的质心位置与偏心质量经过精确匹配，用来抵消连杆轴颈、连杆大头随曲轴旋转产生的离心力，以及活塞组件往复运动产生的往复惯性力，降低发动机运行过程中的振动与轴承载荷。

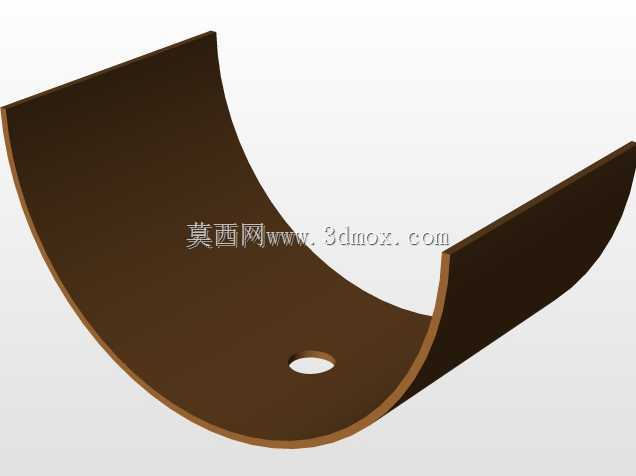

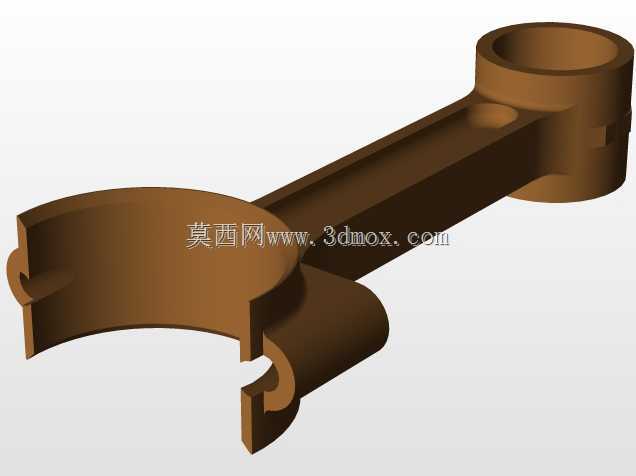

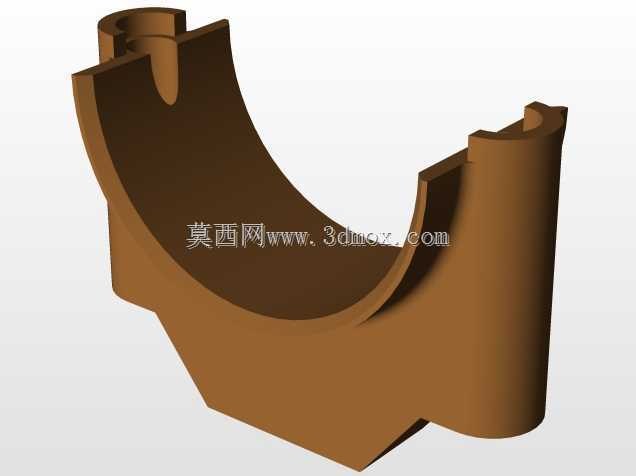

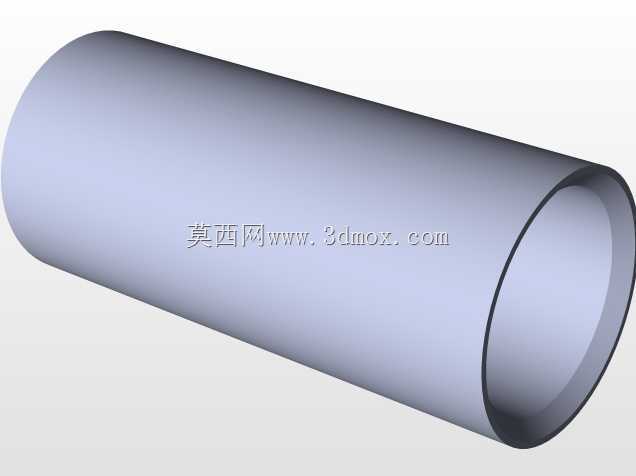

　　连杆部分采用工字形截面的锻钢材质，大小头孔的中心距即连杆长度，需要结合曲柄半径确定合理的连杆比，连杆比过小会导致活塞侧压力增大，加剧气缸壁磨损，连杆比过大则会增加整机高度，提升动力总成的布置难度。连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固，剖分面设计为斜切口形式，方便大尺寸的连杆大头能够从气缸孔中顺利穿入完成装配，大头孔内安装轴瓦，与曲轴连杆轴颈形成滑动摩擦副，表面的油槽与曲轴内部的油道连通，压力润滑油会通过油道输送到摩擦面形成油膜，避免干磨。连杆小头通过活塞销与活塞铰接，小头孔内压入铜衬套，同样通过润滑油道实现润滑，活塞销采用全浮式设计，工作过程中活塞销可以在连杆小头衬套与活塞销座孔内自由转动，保证磨损均匀。

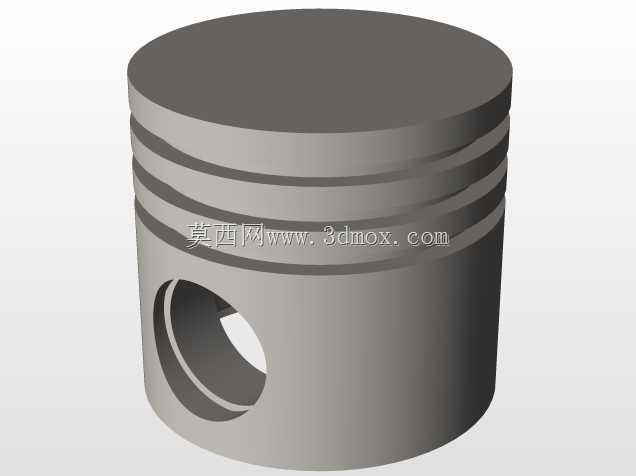

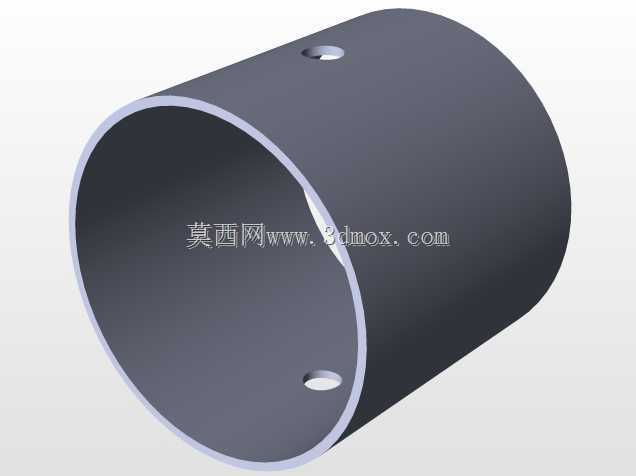

　　活塞部分采用铝合金材质，头部设置三道活塞环槽，上面两道安装气环，密封燃烧室的高压燃气，避免燃气下窜到曲轴箱，第三道安装油环，刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞裙部设计为椭圆形截面，工作状态下受热膨胀后会趋近正圆，保证与气缸壁的配合间隙均匀，避免冷态敲缸、热态拉缸。活塞销座孔内部设置有卡环槽，安装卡环限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁。

　　安装边界层面，曲轴的五个主轴颈（直列四缸通常采用全支承结构，即每两个连杆轴颈之间都设置一个主轴颈）需要对应安装到缸体的主轴承座内，通过主轴承盖压紧，轴向通过止推片限制曲轴的轴向窜动量，保证曲轴旋转过程中不会出现轴向位移影响正时匹配。活塞装入气缸套时需要注意活塞顶部的朝前标记，与连杆的朝前标记对齐，保证各缸的配气相位、点火正时匹配准确。连杆螺栓、主轴承螺栓都需要按照规定的扭矩与转角分步拧紧，保证轴瓦的过盈量与压紧力符合设计要求，避免工作过程中螺栓松动导致轴瓦烧蚀、连杆断裂等严重故障。

　　实际建模过程中，需要重点关注各运动部件的运动干涉检查，曲轴旋转到上止点、下止点以及各中间角度时，连杆与曲轴平衡重、缸体曲轴箱壁、活塞裙部与曲轴平衡重之间都需要预留足够的安全间隙，避免运动过程中出现碰撞。同时各摩擦副的配合间隙需要符合行业通用的公差规范，主轴颈与主轴承孔的间隙、连杆轴颈与连杆大头孔的间隙、活塞与气缸壁的间隙都需要根据材料热膨胀系数、工作温度范围设定合理值，既不能间隙过大导致机油压力过低、异响振动，也不能间隙过小导致热态下部件胀死。
