CPC微型线性滚珠导轨结构设计

　　做精密传动结构选型的工程师都清楚，小行程高精度的直线运动场景里，微型滚珠导轨的适配性往往比大规格导轨更贴合设备需求，这次建模还原的CPC ST12MV0N940线性滚珠导轨，就是面向紧凑安装空间的精密导向部件。先从实际应用场景说起，这类微型导轨最常出现在3C电子组装设备的点胶头位移模组、小型光学检测设备的镜头滑台、医疗检验仪器的样本输送机构、半导体封装设备的芯片拾取工位里，这些场景的共同特点是安装空间局促，负载不大但对运动平顺性、重复定位精度要求极高，不允许出现爬行、卡滞或者间隙过大的问题。

　　从功能特性来看，这款导轨采用双列滚珠循环接触设计，滑块与导轨之间的钢珠在预压状态下滚动，相比同尺寸的滑动导轨，摩擦阻力能降低到滑动结构的五十分之一，动摩擦和静摩擦差值极小，低速运动时不会出现粘滑现象，能实现微米级的微量进给。滑块两端的端盖内置滚珠回流通道，钢珠从导轨滚道负载区流出后，会通过端盖内的回流槽进入滑块内部的非负载回程通道，再循环进入负载滚道，形成连续的滚动循环，保证滑块在导轨全长范围内的运动连续性。滑块端面还设计了密封刮片，能在滑块运动时刮除导轨表面附着的粉尘、微小切屑，避免杂质进入滚道造成钢珠磨损或者卡滞，适配有少量粉尘的工业车间环境。

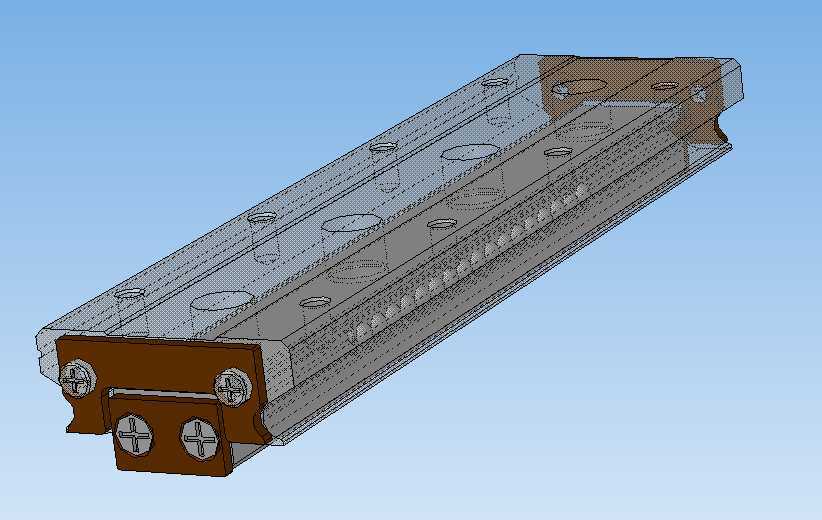

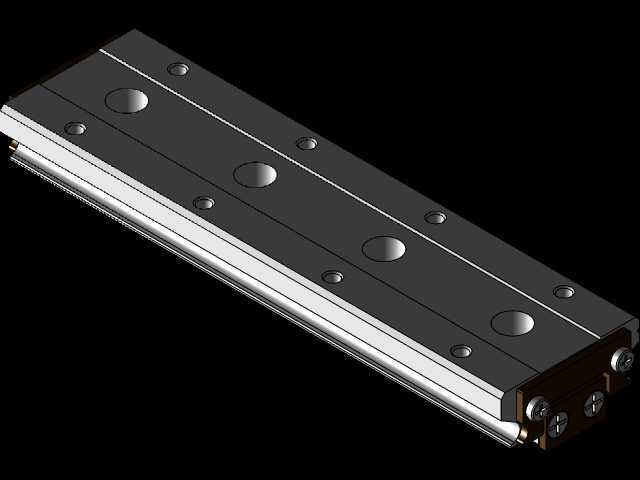

　　设计这款导轨的三维模型时，首先要明确安装边界的尺寸约束，ST12规格的导轨宽度为12mm，滑块安装孔的孔距、螺纹规格都严格对应微型导轨的行业通用安装尺寸，保证模型导入装配体后能直接和其他标准件匹配，不需要额外调整安装位。建模过程中，滚道的哥德式沟槽截面是核心细节，沟槽的曲率半径比钢珠半径略大，接触角设置为45度，这样的设计能让滑块在承受径向、反径向、横向四个方向的负载时，都能保持均匀的接触刚度，不会因为受力方向变化出现刚度突变。钢珠的直径、数量和滚道的节距需要严格匹配，既要保证足够的负载承载能力，又不能让钢珠在滚道内出现过盈量过大导致的运动阻力飙升。滑块的金属本体采用一体化铣削成型结构，安装沉孔的深度、螺纹底孔深度都按照实际产品的加工公差设置，避免装配时出现螺丝锁付干涉或者螺纹深度不足的问题。导轨本体的安装孔采用沉孔设计，沉头孔的深度刚好容纳内六角螺丝的头部，保证螺丝锁付后头部不会突出导轨表面，不会和滑块底部产生运动干涉。

　　实际选型使用时，要注意这类微型导轨的额定动负载、静负载参数和安装面的平面度要求，如果安装面的平面度超过0.02mm/100mm，会导致导轨安装后产生扭曲变形，直接影响钢珠的循环顺畅度，甚至会大幅缩短导轨使用寿命。建模时还还原了滑块两端的油嘴结构，这个位置是日常维护时加注润滑脂的注油口，定期补充润滑脂能在滚道和钢珠表面形成油膜，降低滚动磨损，延长导轨的使用寿命。很多新手工程师在做小型设备结构设计时，容易忽略导轨的预压等级选择，这款导轨的预压属于轻预压等级，适合对精度要求高但负载较小的场景，如果预压过大，会导致摩擦阻力上升，驱动电机的负载扭矩增大，反而影响设备的运动稳定性。另外，导轨的端面加工细节也做了还原，导轨两端的倒角设计方便滑块从导轨端部装入，不会在装配时刮伤滚道表面。在做整机装配仿真时，这个模型可以直接用来做运动干涉检查，验证滑块在全行程运动时，和周围的管线、支架、其他运动部件是否存在碰撞，提前发现结构设计的缺陷，减少实际加工装配时的改模成本。
