六芯防水汽车电连接器三维结构设计

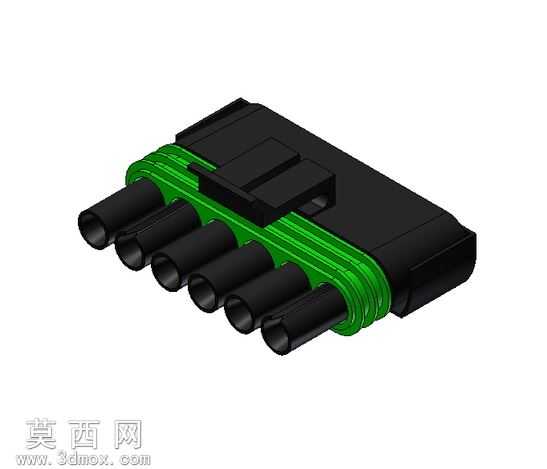

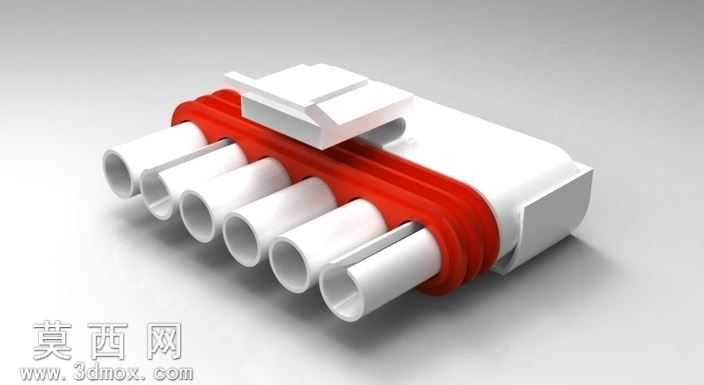

本模型为六芯防水型汽车电连接器，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循汽车低压接插件的通用设计规范，对每一处结构细节做了精准还原。模型主体分为绝缘基座、密封胶圈、端子插孔三个核心部分，绝缘基座采用黑色工程塑料材质设定，建模时通过拉伸、切除、阵列等基础特征完成主体轮廓构建，针对基座表面的防滑纹理、卡扣定位槽、端子防呆结构做了精细化特征处理，所有拔模角度均按照注塑生产工艺要求设置为1.5度，保证模型结构符合实际开模生产的合理性。中部的绿色密封结构为防水胶圈安装位，建模时通过环形阵列特征完成六组插孔的均匀排布，相邻插孔的中心距严格控制在行业通用标准尺寸范围内，胶圈卡槽的深度、宽度尺寸经过反复校核，可保证装配后胶圈产生合理压缩量实现IP67级防水效果。前端的六个圆柱形端子护套采用等距线性阵列排布，每个护套的内径、壁厚尺寸均匹配标准汽车线束端子尺寸，护套端部做了圆弧导向结构设计，方便公母端对接时的端子导入，避免插针弯折损坏。模型渲染阶段采用哑光塑料材质模拟绝缘基座的表面质感，密封胶条部分采用半哑光软胶材质，通过调整材质的粗糙度、反射率参数还原橡胶件的真实视觉效果，整体渲染光影采用柔和的工业产品展示光效，清晰呈现连接器的结构层次与细节特征。设计过程中重点考虑了连接器的装配逻辑，所有卡扣、定位结构均做了干涉检查，确保各部件装配时无结构冲突，防呆结构的位置设计可有效避免反插错误，整体结构紧凑，适配汽车线束、户外电气设备的线路连接场景，模型的所有特征均保留可编辑参数，可根据实际使用需求调整插孔数量、外形尺寸等参数，快速衍生出不同规格的同系列连接器模型。
