雅马哈Mio摩托车脚踢启动装置结构模型

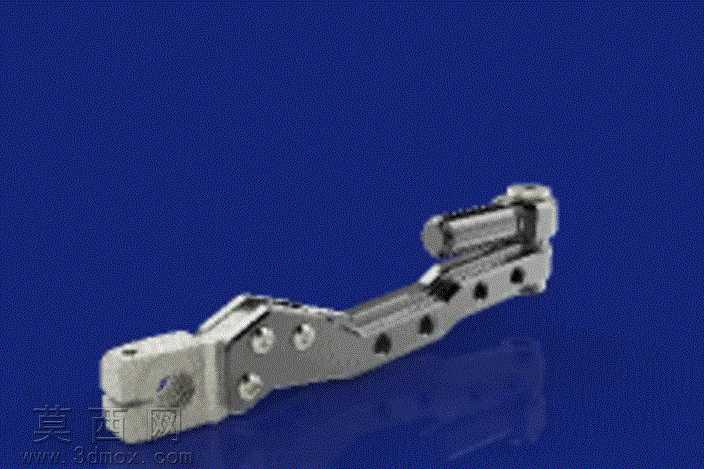

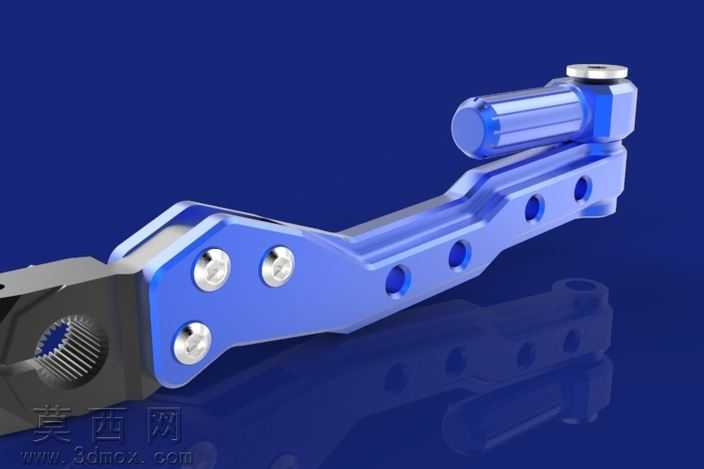

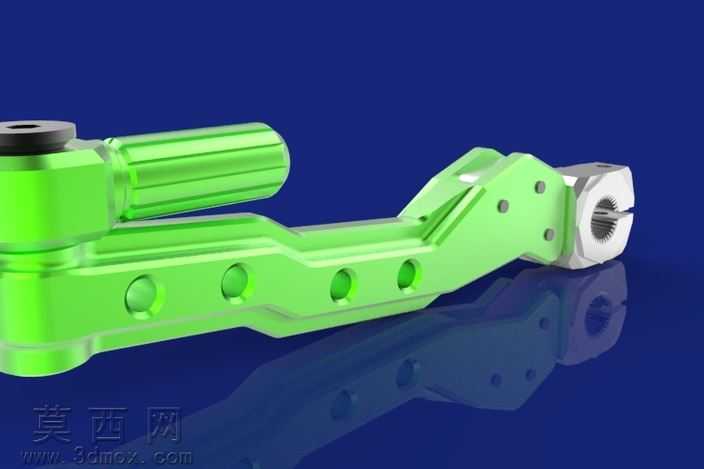

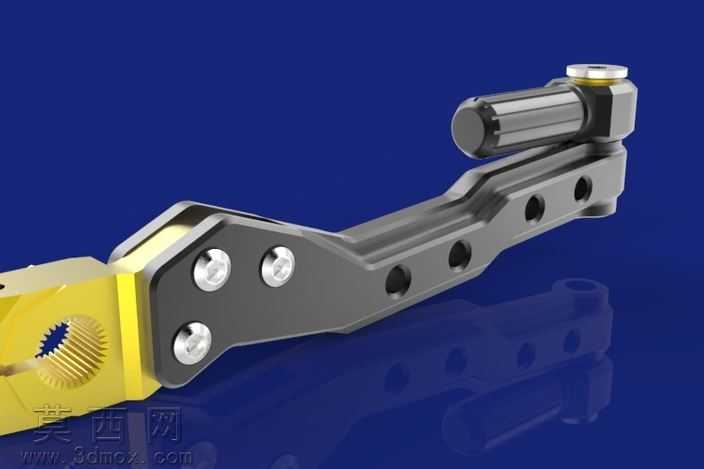

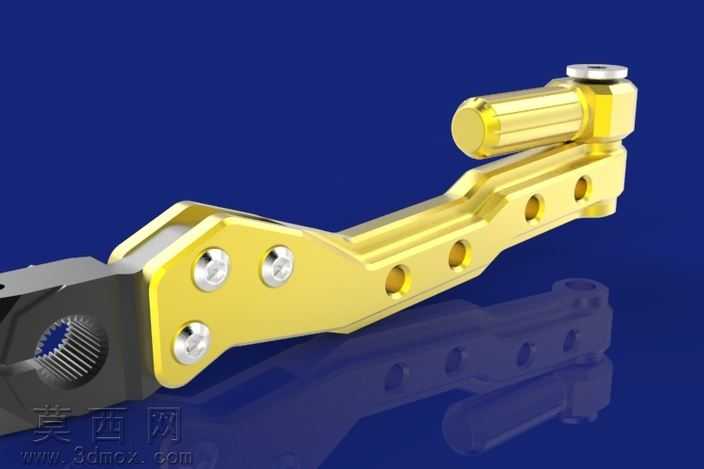

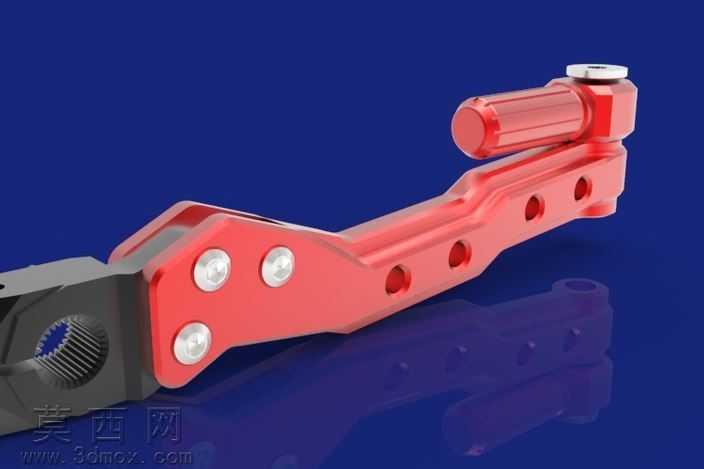

本模型为雅马哈Mio车型配套的脚踢式启动器三维结构模型，建模过程严格参照实物测绘尺寸进行1:1比例还原，整体采用SolidWorks完成全参数化建模，各零件间配合关系完全符合实际装配逻辑，可直接用于装配干涉校验、运动仿真模拟以及后续的结构优化设计。模型整体采用长条形铰接式结构布局，主体承载臂采用高强度铝合金材质设定，表面做哑光金属喷砂质感渲染，还原了原厂配件的金属肌理与表面处理效果，臂身开设的多组减重孔既还原了实物的轻量化设计特征，也通过孔洞的规整排布强化了构件的工业质感。启动器的铰接转轴部位做了精细化的结构还原，包含转轴销、复位弹簧卡位、限位凸台等细节结构，建模时对转轴的转动配合间隙做了合理预留，可直接添加运动约束模拟脚踢启动时的摆转、回弹动作，清晰展现启动器从初始状态到受力转动、触发启动机构再到自动复位的完整运动行程。脚踏接触端做了防滑纹理的细节刻画，表面的滚花纹理采用凹凸贴图配合实体凹凸特征双重实现，渲染时能够呈现出清晰的防滑触感，与主体臂身的哑光金属质感形成明确的材质区分。与发动机连接的固定端还原了双螺栓锁紧的安装结构，安装孔位、贴合面的倒角、锁紧螺栓的螺纹细节都做了精细化建模，固定端与主体臂身的连接部位做了加强筋结构还原，匹配实际产品的受力强化设计，避免启动受力时出现结构断裂风险。建模过程中对所有零件做了独立的材质参数设定，金属部件区分了铝合金、镀锌钢、不锈钢等不同金属的粗糙度、反射率参数，渲染时采用深蓝色哑光背景突出金属构件的轮廓质感，通过三点布光强化构件的结构立体感，清晰展现各部位的衔接关系与结构特征。整个模型无多余冗余特征，所有结构特征均服务于实际功能表达，既可以作为摩托车维修教学的演示模型，也可作为同类启动产品设计开发的结构参考，帮助设计人员快速理解脚踢启动器的受力传递逻辑、铰接配合要点以及安装固定方式，缩短同类产品的开发验证周期。
