长条形圆角电子设备壳体结构设计

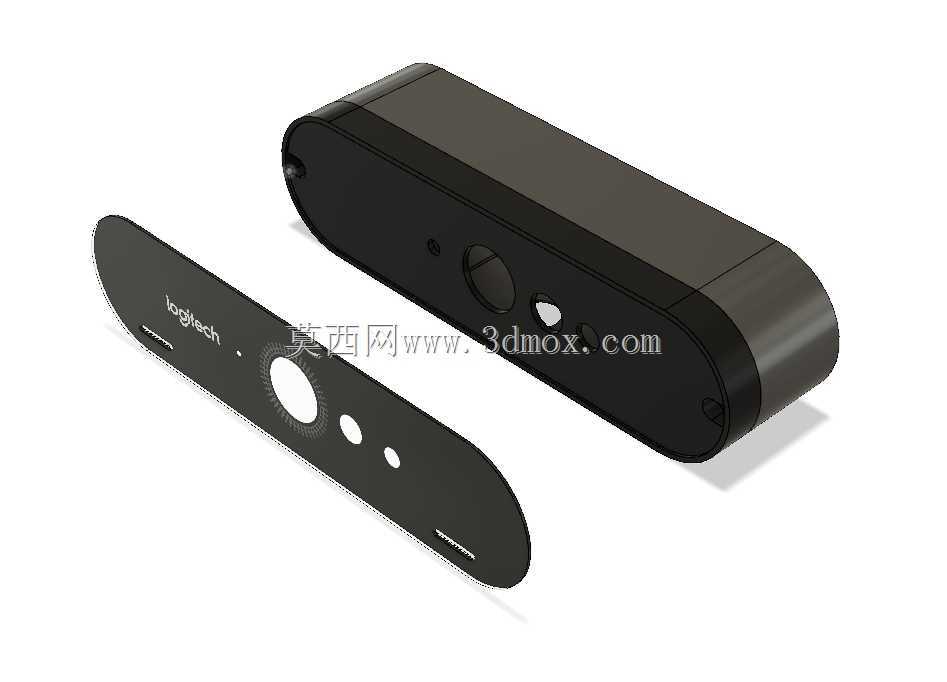

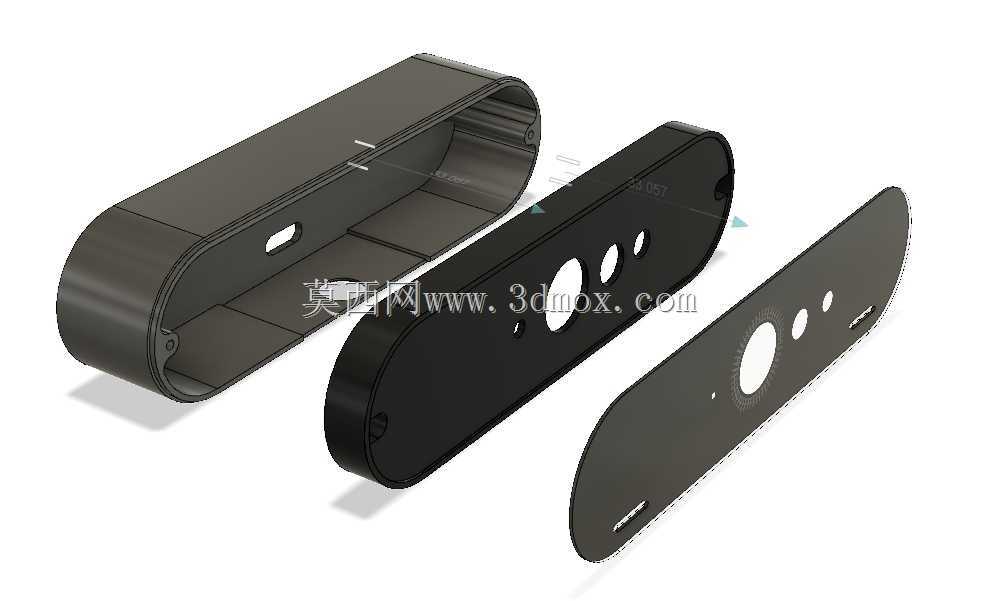

　　这款长条形圆角壳体的设计，最初是面向桌面级小型智能感知类设备的装配需求展开的，在日常的智能办公、桌面交互场景中，这类壳体需要同时兼顾内部元件的防护、外部接口的对位精度以及桌面放置的视觉协调性，不能出现尖锐棱角磕碰用户，也不能因为壳体结构设计不合理导致内部电路板、传感元件安装错位。从结构拆分来看，整个壳体分为主舱体、后端盖板、前端面板三个独立部件，主舱体采用半开放的U型截面设计，两侧的圆弧过渡直接一体成型，省去了额外的拼接接缝，既提升了整体的结构强度，也减少了装配时的对位工序，主舱体内壁预留了多道均匀分布的定位筋条，筋条高度控制在1.2mm，既可以为内部的PCB板提供滑动安装的导向，也能在电路板装入后形成0.8mm的间隙，

　　避免电路板直接贴在壳体内壁导致的散热不畅，同时筋条上预留的小凸点，刚好可以卡在电路板边缘的定位缺口里，不需要额外打螺丝就能实现电路板的预固定，减少装配时的紧固件使用量。前端面板的开孔布局是整个设计的核心部分，三个不同直径的圆形开孔按照功能需求呈线性排布，最大的开孔对应主传感镜头的安装位，开孔边缘做了0.3mm的倒角处理，避免镜头装配时刮伤镜片镀膜，两个稍小的开孔分别对应补光元件和辅助传感模块，开孔的同轴度公差控制在0.05mm以内，保证元件装入后光轴不会出现偏移，面板最下端的长条形窄缝是状态指示灯的导光条安装位，导光条可以直接从壳体内部卡入窄缝，不需要额外粘接，装配效率更高。后端盖板采用平板式结构，边缘做了和主舱体匹配的圆弧收边，

　　盖板和主舱体的连接采用卡扣加定位柱的组合方式，四个角位的卡扣隐藏在壳体侧壁内侧，外部看不到拼接缝隙，定位柱和主舱体上的定位孔采用间隙配合，装配时可以快速对位，盖板上预留的椭圆形开孔是电源接口的对位位，开孔位置距离壳体底部的高度经过反复校核，保证常规的Type-C电源线插入后不会和桌面产生干涉，不会出现插头被桌面顶住无法插到底的情况。在外形尺寸的边界控制上，整个壳体的长度控制在180mm，宽度60mm，整体高度22mm，圆角半径为10mm，刚好和壳体的半高尺寸匹配，放置在桌面上时不会显得过于突兀，壳体的壁厚统一采用2mm的均匀壁厚设计，避免注塑成型时出现缩痕、翘曲等缺陷，内壁所有的连接位置都做了R0.5的圆角过渡，减少应力集中的问题，

　　即使设备从桌面高度意外跌落，也不会在拼接位置出现开裂。从实际应用的角度出发，这类壳体除了用于桌面智能感知设备，也可以适配小型的桌面音频采集设备、长条型无线充电模块等产品，只需要调整面板上的开孔尺寸和位置，不需要改动主舱体的主体结构，具备一定的结构通用性，在设计时也考虑了表面处理的兼容性，壳体的外表面做了细晒纹处理，既可以掩盖注塑时可能产生的轻微表面瑕疵，也能提升手持或者触摸时的触感，不会轻易残留指纹。在安装边界的校核上，整个壳体底部设计了两个隐藏式的硅胶垫安装位，硅胶垫厚度1mm，装入后壳体和桌面之间会形成均匀的间隙，既可以避免壳体底部刮花桌面，也能提升放置时的摩擦力，设备不会因为桌面轻微震动就出现滑移，同时底部的间隙也能辅助设备内部的热量通过缝隙散出，避免长时间工作时内部积温过高影响元件寿命。整个结构的拆分逻辑完全面向量产装配优化，三个部件都可以采用常规的注塑模具生产，不需要复杂的抽芯结构，模具加工成本可控，装配时不需要复杂的工装夹具，工人只需要按照定位筋的导向依次装入内部元件、扣合前后盖板即可完成整机组装，单台设备的装配时间可以控制在20秒以内，适配小规模量产的装配效率需求。
