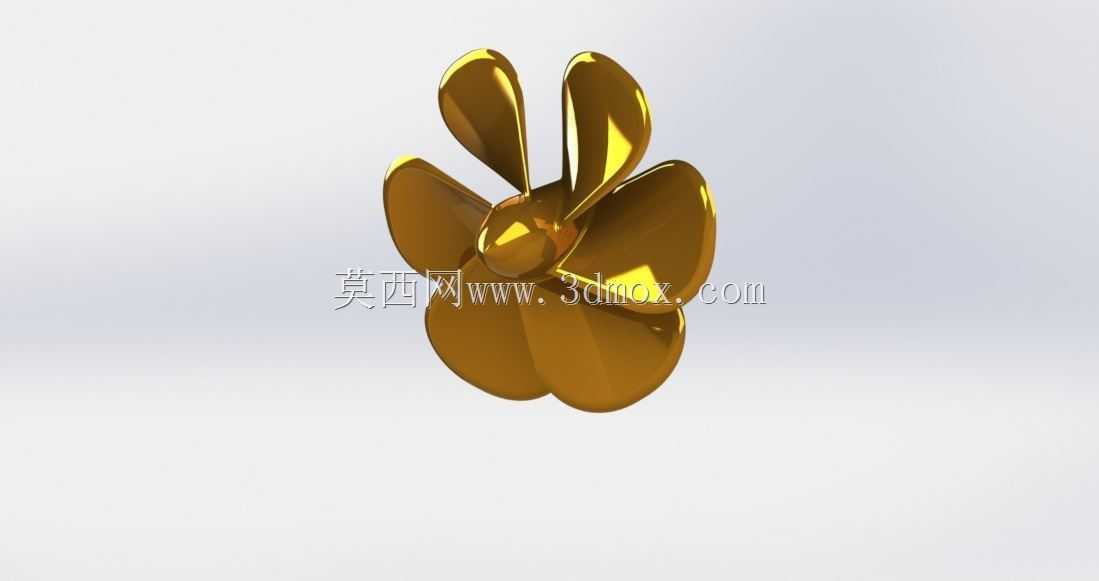

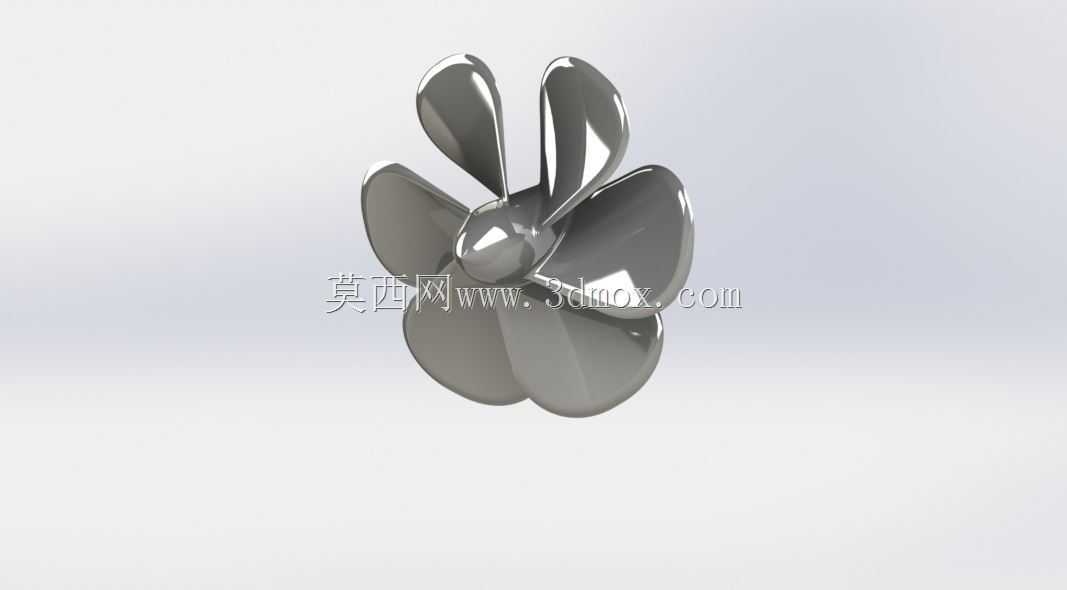

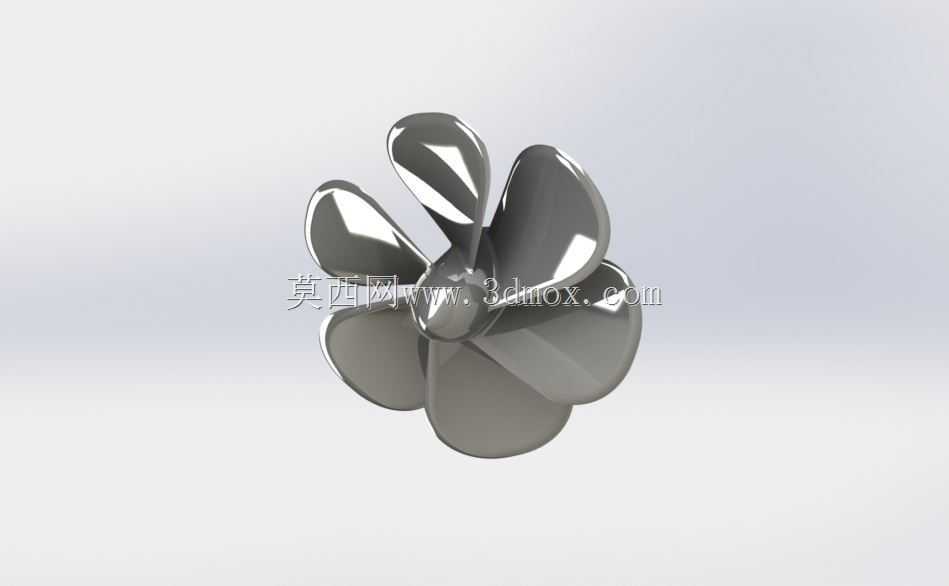

六叶式船舶推进用螺旋桨结构设计

　　在船舶动力推进系统的核心部件选型与结构设计环节，螺旋桨的叶型、叶数、盘面比等参数直接决定了整船的推进效率、航行振动水平与噪声表现，这套六叶结构的螺旋桨模型，是针对内河中小型作业船舶、近岸观光小艇的推进需求完成的结构设计，可适配常规舷内外机、小型船用柴油机的动力输出端安装。从实际应用场景来看，这类多叶螺旋桨普遍应用在对航行振动控制要求较高的船舶上，相比常规三叶、四叶桨，六叶结构的单叶载荷更低，桨叶转动过程中对伴流场的扰动更均匀，能大幅降低桨叶经过船体尾部伴流区时产生的脉动压力，减少船体结构的振动传递，尤其适合搭载精密仪器的作业船、对乘坐舒适度有要求的观光客船使用，同时在重载工况下，多叶结构的推力输出更平顺，能避免低转速大推力工况下的桨叶剥蚀问题，延长部件的水下服役周期。

　　从功能特性上看，该螺旋桨采用整体式铸造成型的结构逻辑，桨毂与六片桨叶为一体化结构，没有分体装配的连接缝隙，从根源上避免了水下长期服役时连接位的缝隙腐蚀、连接螺栓松动脱落的风险。桨叶的截面采用典型的翼型设计，从叶根到叶梢的弦长、螺距角做了连续渐变处理，叶根位置的截面厚度更大，可承受动力输出轴传递的最大扭矩，避免启动、急加速工况下叶根位置的应力集中断裂；叶梢位置做了小幅度的侧斜与随边修形，能削弱叶梢涡的强度，降低螺旋桨运转时的空泡噪声，同时减少叶梢与船体、舵叶之间的间隙要求，适配更多船型的尾部安装空间。桨毂的中心位置设计有标准的锥孔与键槽结构，可直接与船用齿轮箱的输出轴配合，锥面连接的结构能保证大扭矩传递时的同轴度，键槽承担扭矩传递的剪切力，桨毂端面还预留了锁紧螺母的安装台阶，安装完成后可通过锁紧螺母实现轴向定位，防止螺旋桨在正倒车切换时出现轴向窜动。

　　设计过程中首先明确了适配的动力区间与船舶吃水边界，针对10-20米级的小型船舶，螺旋桨的直径控制在适配尾部吃水的范围内，保证桨叶转动时叶梢与船底板、舵叶的安全间隙满足船级社的规范要求，避免航行时出现叶梢擦碰船体的问题。盘面比的选择兼顾了推力需求与航行阻力，六叶结构的盘面比相比同直径四叶桨提升约20%，在相同主机功率下能获得更大的推力储备，适合重载工况下的船舶使用，同时不会因为盘面比过大造成不必要的航行阻力增加。桨叶的螺距设计采用等螺距分布逻辑，加工难度更低，适合中小型船厂的常规加工工艺，不需要专用的五轴加工设备即可完成铸造成型后的表面打磨修形，降低部件的生产制造成本。

　　从安装边界来看，该螺旋桨的桨毂长度、锥孔锥度均参考通用小型船用齿轮箱的输出轴标准设计，安装时不需要对传动轴做额外的改装，可直接替换同规格的三叶、四叶螺旋桨，替换后不需要调整齿轮箱的减速比与主机的油门特性，仅需做简单的动平衡校验即可投入使用。桨叶的表面设计为光滑流线型，没有多余的凸起结构，能减少水下航行时的附着物附着，降低日常维护的清理难度，同时光滑的表面能减少水流摩擦阻力，进一步提升推进效率。在实际选型匹配时，可根据船舶的设计航速、满载排水量、主机额定功率与转速，对桨叶的螺距做小幅调整，在不改变整体安装尺寸的前提下，适配不同船型的推进需求，比如针对高速小艇可适当增大螺距提升航速，针对重载作业船可适当减小螺距提升低转速下的推力输出。
