全地形救援履带式行走机构设计

　　这款履带式行走机构的设计初衷，是面向复杂非结构化地形下的近距离监视与目标跟踪作业，最初的应用场景锚定在灾害救援现场的先期探查环节——比如地震后建筑废墟的缝隙穿行、山地滑坡后的狭窄通道探查，这类场景下轮式机构容易被碎石卡滞、普通足式机构负载能力不足，履带式的接地比压优势能让设备在松散瓦砾、泥泞坡面、甚至局部积水的浅滩区域稳定移动，不会轻易出现下陷打滑的问题。

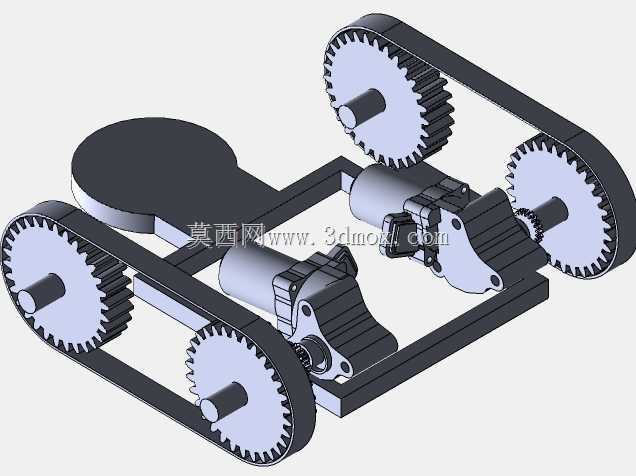

　　从结构布局来看，整套行走机构采用双侧对称的履带传动方案，每侧履带的驱动轮、导向轮、承重轮都通过同步带轮系完成动力传递，没有额外设计复杂的悬挂减震结构，一方面是为了压缩整体外形尺寸，让设备能钻进宽度不超过20厘米的狭窄缝隙，另一方面也能降低传动链路的故障点，毕竟救援现场的磕碰、杂物卡滞概率极高，越简洁的传动结构越能提升极端环境下的可靠性。整套机构的安装边界控制得非常紧凑，横向总宽度不超过180毫米，纵向长度控制在220毫米以内，上部预留的安装平面可以直接搭载3自由度的机械臂，机械臂的末端预留了标准安装接口，既可以固定小型摄像头完成画面回传，也能换装微型夹爪完成小重量障碍物的挪移，或者搭载气体传感器完成现场有毒有害气体的浓度检测。

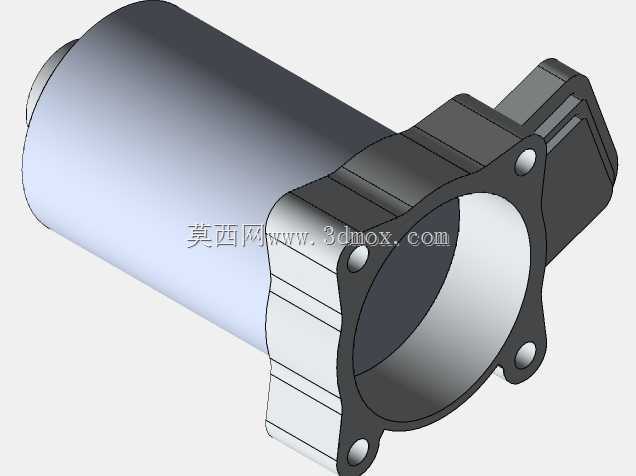

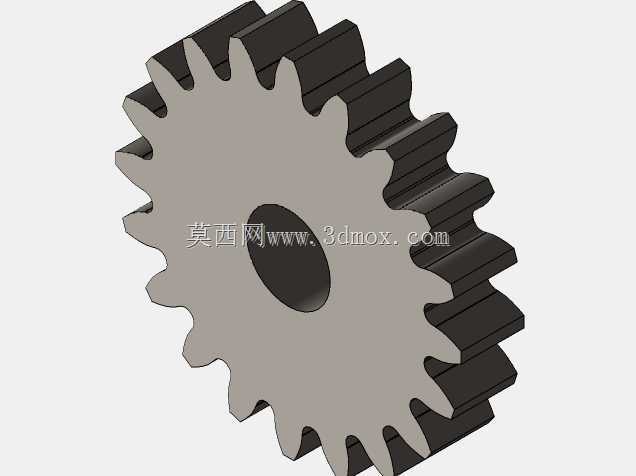

　　设计过程中特意调整了履带的齿形啮合参数，驱动轮采用渐开线齿形，和履带链条的啮合间隙控制在0.2毫米，既不会因为间隙过大出现跳齿脱链的问题，也不会因为间隙过小导致碎石卡入后直接锁死传动。每侧的传动轮系都采用同轴串联的布局，动力从中间的驱动电机输出后，通过齿轮组同步传递给前后的驱动轮，避免单侧履带出现动力滞后导致的走偏问题，在15度的松散碎石坡面上，双侧同步驱动的设计能让设备保持直线行进，不会因为两侧附着力不同出现横向滑移。

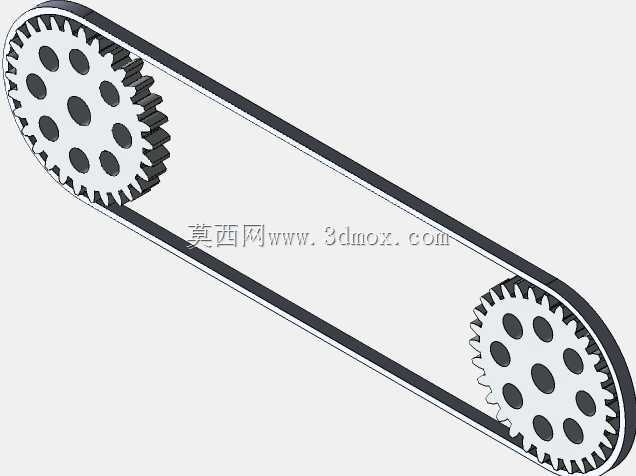

　　考虑到救援现场可能存在的跌落、碰撞问题，所有传动轮的支撑轴都采用了嵌入式安装结构，轴端直接卡入主体框架的定位槽内，不需要额外的紧固件固定，即便受到侧向冲击力，支撑轴也能通过微小的位移卸力，不会出现轴体断裂或者轮系脱落的问题。履带本身采用模块化的链节拼接设计，单个链节损坏后可以直接拆卸更换，不需要整根履带报废，现场维护只需要一把尖嘴钳就能完成链节的拆装，不需要携带复杂的专用工具。

　　上部搭载的3自由度手臂，关节转动范围做了针对性的限位设计，大臂俯仰角度覆盖-30度到90度，小臂回转角度覆盖0到180度，腕部可以完成360度旋转，整个手臂的伸展最大半径不超过150毫米，完全在行走机构的重心支撑范围内，即便手臂完全伸展抓取最大500克的负载，设备也不会出现倾翻的问题。手臂的传动采用微型齿轮组减速，每个关节都带有自锁特性，断电后手臂不会因为负载重力出现下落，能保持固定的探查姿态，不需要额外的制动结构。

　　在实际使用场景中，这套行走机构可以根据任务需求更换不同的履带模块，如果是在平整的室内灾后现场，可以更换防滑橡胶履带，降低行进噪音，避免对被困人员造成二次惊扰；如果是在尖锐碎石较多的废墟场景，可以更换金属材质的履带链节，提升抗穿刺能力，不会被尖锐的钢筋、碎玻璃划破履带导致失能。整套机构的主体框架采用镂空设计，在保证结构强度的前提下尽可能降低自身重量，整体自重控制在1.2千克以内，方便救援人员随身携带，多台设备可以同时布放，完成大范围区域的快速排查，相比人工探查，能大幅降低救援人员进入不稳定结构区域的安全风险。

　　设计时也考虑了涉水作业的需求，所有传动轮的轴承都采用密封式结构，电机输出轴位置加装了防水密封圈，可以在深度不超过10厘米的积水区域正常行进，不会因为进水导致传动部件锈蚀或者电机短路。轮系的转动阻力经过反复调校，空载状态下的行进电流控制在200毫安以内，搭配常规的锂电池就能完成连续2小时以上的作业，足够支撑单点位的全流程探查任务。
