左侧缠绕300度偏移扭簧结构设计

　　在日常做结构选型的时候，扭簧这类弹性元件往往是容易被忽略但直接决定机构手感与寿命的部件，这次拆解的这款扭簧，是从民用五金配套的弹簧组里梳理出来的成熟量产结构，适配很多轻载复位的工况场景。先从实际应用场景说起，这类小规格扭簧常见于家用五金的翻盖结构、小型电器的卡扣复位、园林工具的扳机回弹、家具柜门的阻尼复位结构里，不像重载工业扭簧要承担大扭矩载荷，这类内径6mm的小扭簧更多是提供稳定的复位扭矩，保证活动部件在触发后能回到初始位置，同时不会因为弹力过大导致操作手感生硬。

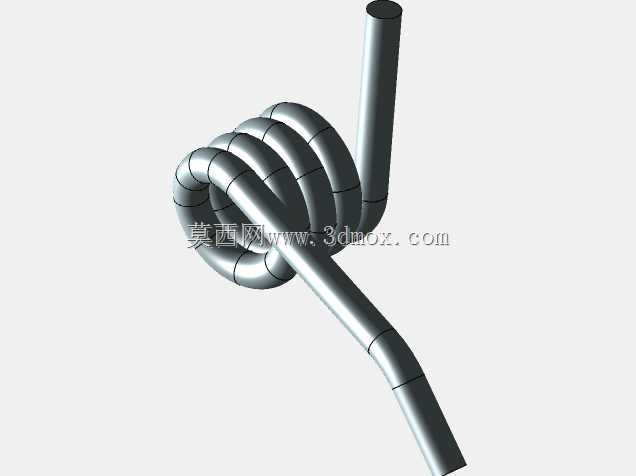

　　从功能特性上看，这款扭簧采用左侧缠绕的旋向设计，对应安装位的受力方向，避免工作时弹簧圈出现松脱错位的问题；300度的偏移角设计，是匹配安装空间里两个扭臂的初始夹角，不需要额外调整扭臂角度就能直接装配，减少装配时的二次整形工序，也避免人工掰动扭臂导致的弹簧内应力集中、提前断裂的问题。弹簧的圈与圈之间留有均匀的微小间隙，工作扭转时不会出现圈间摩擦异响，也能减少长期往复扭转后的磨损量，提升疲劳寿命。扭臂采用直臂结构，端部没有做额外的弯钩或者挂耳，适配的是安装座上的卡槽定位方式，直臂卡入卡槽后不会出现滑脱，力的传递更直接，不会因为挂耳变形导致扭矩输出偏差。

　　设计思路上，这款扭簧没有追求极端的参数冗余，而是完全匹配对应工况的载荷需求：内径6mm的尺寸刚好适配直径5.8mm左右的安装销轴，装配后有微小的间隙，不会因为销轴公差导致弹簧卡滞，同时间隙控制在合理范围，避免工作时弹簧出现径向窜动。弹簧的钢丝直径经过匹配计算，在300度的工作扭转角度下，剪切应力处于材料的许用应力范围内，长期往复工作不会出现永久变形，保证复位位置的一致性。左侧缠绕的旋向选择，是根据安装后弹簧受力时的扭转方向确定的，当扭臂受到载荷转动时，弹簧圈是处于被拧紧的状态，而不是被撑松的状态，这样能保证弹簧圈始终紧密贴合在安装销轴上，不会出现散开的情况。

　　再说到安装边界的问题，这款扭簧的两个直臂长度经过精确核算，安装后扭臂的端部刚好抵在对应的受力点位上，不会因为臂长过长导致和周边结构发生运动干涉，也不会因为臂长过短导致受力点偏移、出现额外的侧向力。弹簧的外径尺寸控制在合理范围，安装后弹簧外圈和周边的安装腔内壁留有足够的安全间隙，即使在最大扭转角度下，弹簧圈因为受力出现的微小直径变化也不会碰到腔壁，避免出现摩擦卡滞。在实际选型替换的时候，只要安装销轴直径匹配、两个受力点的初始夹角对应300度偏移、需要的复位扭矩和这款弹簧的输出扭矩匹配，就可以直接替换使用，不需要重新调整结构。很多新手工程师在选扭簧的时候容易忽略旋向的问题，装反之后弹簧工作时圈部松脱，用不了几次就会出现变形失效，这款左旋的扭簧必须对应顺时针受力的复位场景，这点在装配的时候需要特别注意。另外扭簧的表面没有做额外的涂装处理，是金属本身的防锈处理层，不会因为涂层厚度影响装配尺寸，也不会在长期使用后涂层脱落卡进机构缝隙里。在做三维建模的时候，这类扭簧的螺旋线要准确对应旋向和圈数，扭臂的过渡段要做平滑的曲率处理，不能出现直角折弯，避免实际生产时折弯处出现应力集中断裂的问题，扫描特征的路径要保证钢丝直径的一致性，整个螺旋段的螺距均匀，才能还原真实量产零件的尺寸状态。
