壁挂式电气防护外壳结构设计

　　这类壁挂式电气外壳在工业现场的应用场景十分广泛，从车间生产线的就地控制节点，到楼宇配电间的支路保护单元，再到户外临时作业点的电气元件承载装置，都能见到这类壳体的身影。它的核心作用是为内部安装的断路器、接线端子、小型继电器、信号转换模块这类低压电气元件提供可靠的物理防护，隔绝现场的粉尘、飞溅液体、意外碰撞对内部元件的损伤，同时通过封闭的壳体结构降低人员误触带电部件的安全风险。

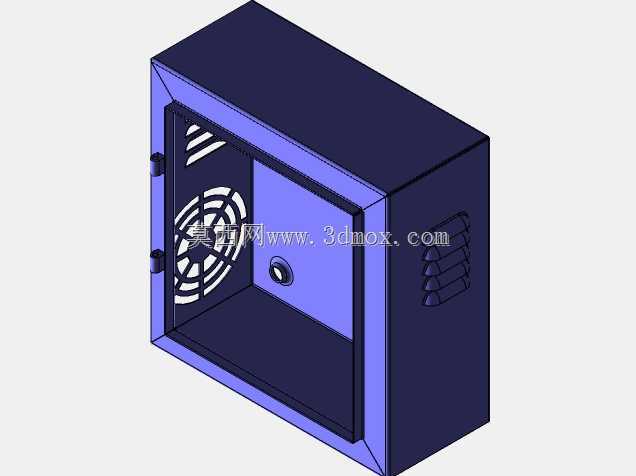

　　从功能特性来看，这款壳体采用单开门侧开结构，门体与箱体主体通过侧边的暗装铰链连接，门体边缘做了折边压筋处理，闭合后能与箱体侧边的翻边形成贴合的密封面，即使不额外加装密封胶条，也能阻挡大部分粒径较大的粉尘侵入，若应用在潮湿或者多飞溅的场景，只需在贴合面加装适配的发泡密封胶条，就能进一步提升防护等级。门体上预留的嵌入式锁位，可搭配通用型的箱柜锁具，实现门体的锁闭管控，避免非授权人员随意开启壳体触碰内部接线。箱体侧面预留的多组进出线敲落孔位，在现场布线时可根据线缆的实际走向、线缆直径敲除对应位置的压片，不用额外开孔加工，能大幅缩短现场安装的布线周期，敲落孔的压边做了钝化处理，穿线时不会划伤线缆外层绝缘皮，降低布线过程中的绝缘破损隐患。

　　在设计思路上，这款外壳优先考虑了钣金加工的工艺可行性，整个箱体的主体结构采用薄钢板折弯成型，没有复杂的曲面或者异形结构，所有折弯边的圆角都匹配常规钣金折弯刀具的R角参数，不需要定制特殊刀具就能完成加工，能有效控制加工成本。箱体背部做了一体化的壁挂安装挂耳，挂耳上的安装孔位采用长圆孔设计，现场打膨胀螺栓固定时，允许一定的安装位置偏差，降低墙面打孔的定位精度要求，即使孔位存在几毫米的偏差，也能顺利将箱体挂装到位。箱体内部的侧壁预留了统一规格的安装条固定孔位，可根据内部元件的安装需求，灵活调整安装横梁的高度位置，不管是安装导轨式的电气元件，还是固定板式的控制器件，都能通过调整安装条的位置适配不同的元件安装深度，避免出现元件顶住门体无法关门的问题。门体内侧还预留了接地螺柱，安装时可通过黄绿接地线将金属门体与箱体主接地端可靠连接，避免门体因为感应带电或者内部线路绝缘破损搭铁带来的触电风险。

　　从安装边界与尺寸适配的角度考虑，这款壳体的深度尺寸控制在常规壁挂安装的合理范围内，挂装在墙面后不会过度突出墙面，不会占用过多的通道通行空间，即使在走廊、设备旁侧这类狭窄区域安装，也不会影响人员正常通行。箱体的边角处都做了小圆弧钝化处理，没有尖锐的直角边，安装和后期维护时不会划伤操作人员的手臂。门体的开启角度可以达到120度以上，开启后门体不会遮挡箱体内部的元件安装区域，接线和检修时不需要额外拆卸门体，就能完成内部所有元件的操作和接线作业。箱体顶部做了微倾斜的防水檐设计，即使是在半户外的场景下使用，少量飘落的雨水也会顺着倾斜的顶面流走，不会顺着箱体与门体的缝隙渗入内部。在结构强度设计上，箱体的背面和侧面都做了向内的压筋结构，在不增加板材厚度的前提下，大幅提升了壳体的整体刚性，即使壁挂安装后长期承载内部元件的重量，也不会出现箱体变形、门体闭合不严的问题，适配大部分常规低压电气控制场景的安装使用需求。
