欧标两插电源适配转接插头结构设计

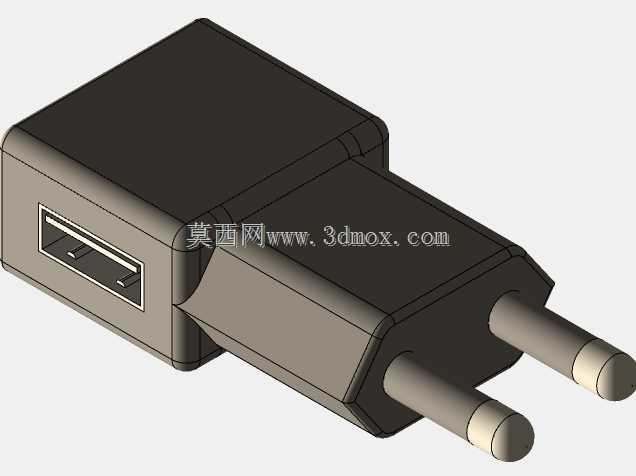

　　这款两圆柱插脚的电源转接件，主要面向跨境出行、老旧电工设备适配、低压小功率供电场景使用，日常覆盖手持数码设备充电器、小型桌面办公电器、便携检测仪器的取电转接需求，适配欧盟CE标准的Type F型墙面插座，插脚中心距、外露长度、绝缘段尺寸完全匹配欧标插座的防触电保护门触发要求，插入后不会出现虚接、插脚外露过长的安全隐患。从结构设计逻辑来看，整体采用前后分体扣合的壳体结构，插脚嵌装在前半段壳体的定位槽内，尾部与内部导电弹片压接固定，后半段壳体预留母座插孔腔，用来接入对应规格的公头插头，壳体分模线沿插脚轴向的中面布置，扣合后通过壳体内部的定位柱与卡扣实现无螺丝装配，既可以提升装配效率，也能避免螺丝突出影响插拔手感。

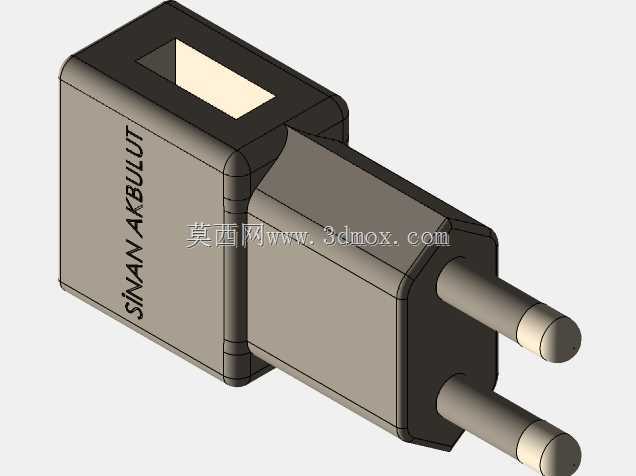

　　壳体表面做了细微的磨砂纹理处理，插拔时的握持摩擦力足够，不会因为手滑出现插拔施力不当的问题，侧面预留的品牌标识区域采用凹刻填漆工艺，长期插拔摩擦也不会出现标识脱落的情况。插脚部分采用黄铜基材表面镀镍处理，既保证导电性能，也能避免长期使用出现氧化锈蚀导致接触电阻过大的问题，插脚根部做了加大直径的绝缘段，插入插座后绝缘段会完全覆盖插座插孔的外露间隙，避免手指误触带电部分，满足电工产品的防触电要求。从安装边界尺寸来看，整体壳体的长宽高控制在常规便携适配器的尺寸范围内，插入墙面插座后不会遮挡相邻的其他插座插孔，母座腔的内部尺寸做了公差适配，兼容同规格公头的尺寸公差范围，插入后不会出现过松脱落或者过紧难以拔出的问题，

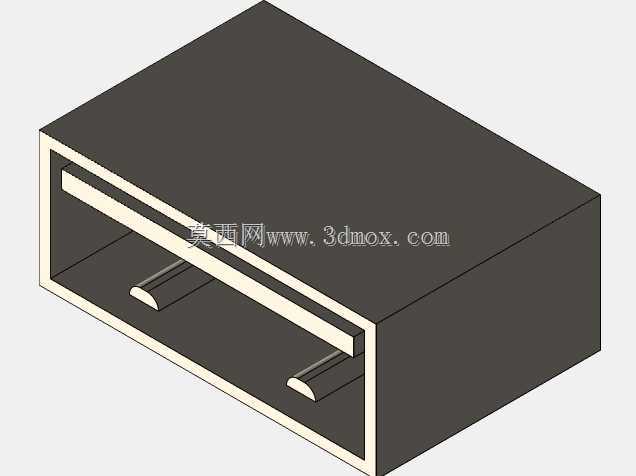

　　母座内部的导电弹片采用弧形抱爪结构，公头插入后可以实现多点接触，长期插拔也能保持足够的接触压力，不会出现接触不良打火的问题。壳体材料选用阻燃ABS材质，满足UL94-V0级阻燃要求，即使内部出现异常升温也不会出现壳体引燃的风险，壳体的棱角位置全部做了R1.5以上的圆角过渡，没有尖锐的飞边棱角，日常使用握持不会划伤手部。在实际工程验证阶段，这类转接件需要经过插拔寿命测试、温升测试、耐压测试、跌落测试等多项验证，插脚的插拔力控制在合适区间，既保证插入后连接可靠，也不会因为插拔力过大导致使用不便，内部导电部件的爬电距离、电气间隙完全满足低压电器的安全规范要求，不同极性的带电部件之间设置了隔离筋，避免长期使用后积尘、凝露导致的绝缘失效问题。

　　母座插孔的入口处做了导向倒角，公头插入时可以自动导正，不需要刻意对准就能顺利插入，对于日常使用的盲操作场景十分友好。壳体的壁厚设计均匀，控制在1.8mm-2.2mm之间，注塑成型时不会出现缩痕、翘曲的问题，既保证壳体的结构强度，跌落时不会出现壳体开裂，也能控制整体的材料成本，不会因为壁厚过大导致材料浪费。插脚与壳体的配合位置做了防转结构，插脚嵌入壳体的部分设计了扁位，长期插拔受力也不会出现插脚转动、移位的问题，保证内部导电连接的可靠性。
