AA型R6P干电池三维结构设计

　　日常接触的AA规格圆柱干电池，是民用便携供电场景里覆盖范围极广的电源载体，从手持遥控器、无线键鼠、儿童电动玩具，到便携测量仪器、低功耗传感节点、家用小型数码配件，都能见到这类电池的身影。做这类产品的三维结构设计时，首先要锚定的是通用互换性要求——毕竟全球范围内AA规格电池的安装腔体已经形成了统一的尺寸边界，外径、总长度、正负极凸起结构的尺寸公差必须卡在通用标准范围内，否则会出现装不进电池仓、接触不良、使用中松动断电的问题。

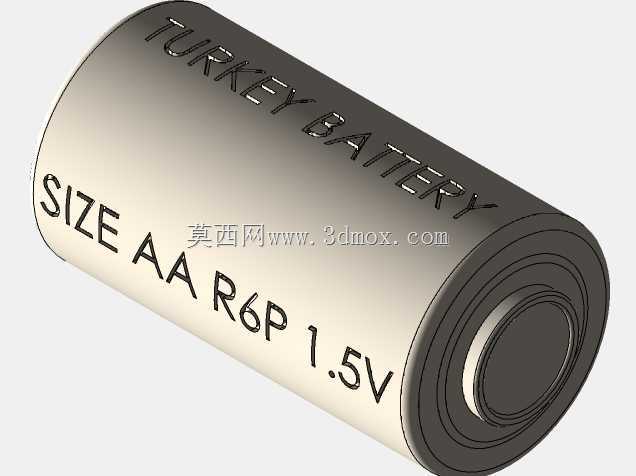

　　从结构分层来看，这类圆柱电池的外壳采用冲压成型的镀锌钢壳，既作为内部化学电芯的封装容器，同时承担负极导电的功能，钢壳侧壁的厚度需要兼顾结构强度与内部容积利用率，壁厚过大会挤占内部电芯的填充空间，直接降低电池的容量表现，壁厚过小则容易在运输、安装、跌落过程中出现壳体凹陷、漏液的风险。钢壳外侧的标识区域采用滚压刻印工艺，将规格参数、型号信息直接成型在壳体表面，相比粘贴标签的工艺，刻印标识不会因为长期摩擦、汗液腐蚀、温度变化出现标识脱落模糊的问题，在三维建模时需要还原滚压字符的凹陷深度与字体轮廓，确保字符边缘的过渡圆角符合冲压工艺的成型要求，避免出现尖锐直角导致的应力集中问题。

　　电池的正极采用凸起的金属帽结构，这个凸起的高度、球面曲率、直径尺寸都有严格的公差要求，既要保证和电池仓正极弹片有足够的接触压力，降低接触电阻，又不能因为凸起过高导致总长度超出标准尺寸，无法装入长度受限的电池仓。正极帽和钢壳之间的绝缘密封结构是设计的核心难点之一，密封层需要同时实现正负极之间的电气绝缘、内部电解液的防泄漏、长期存储的气密性要求，建模时需要还原密封胶圈的压缩量、卡槽的配合过盈量，确保装配后密封结构不会因为温度循环、壳体形变出现失效。电池的负极是钢壳底部的平面区域，部分产品会在负极设计轻微的内凹结构，用来匹配电池仓负极弹簧的接触位置，避免接触点偏移导致的导电不良。

　　在实际的产品适配场景中，这类电池的三维模型常被用于整机产品的电池仓结构校核，设计师在开发手持电子设备、小型电动工具时，会将电池模型导入装配体，验证电池仓的腔体尺寸是否合理、弹片的接触位置是否对准正负极、电池装入和取出的操作空间是否足够、电池盖的锁紧结构是否会和电池端部产生干涉。很多新手设计师在做电池仓设计时，容易只按照电池的标称尺寸留腔体，忽略电池生产的尺寸公差、弹片的形变空间、温度变化带来的壳体膨胀量，最终做出的产品要么电池装进去取不出来，要么接触不良频繁断电，而精准的电池三维模型可以在设计阶段就把这些干涉问题排查掉，减少后续开模后的改模成本。

　　从建模的工艺还原角度，圆柱类电池的曲面过渡需要特别注意细节：正极帽和钢壳的衔接处、钢壳卷边的位置、负极底部的圆角，这些位置如果直接用直角衔接，不仅不符合实际产品的工艺特征，在做后续的结构仿真、干涉检查时也会出现错误的计算结果。比如钢壳顶部的卷边结构，是多层钢板弯折压合而成的，建模时需要还原卷边的层叠结构与圆角半径，不能简单用一个圆柱面代替，否则在模拟电池跌落冲击时，卷边位置的应力计算结果会和实际情况偏差很大。另外，壳体表面的字符刻印，需要采用实体切除的方式建模，而不是用贴图代替，因为在做产品的外观渲染、工艺验证时，贴图无法体现刻印字符的光影效果和深度尺寸，也无法验证字符冲压时会不会导致壳体背面出现凸起，影响内部电芯的装配空间。

　　这类干电池的使用场景覆盖了从-20℃到60℃的环境温度范围，结构设计时还要考虑不同温度下材料的形变差异，比如钢壳和内部密封胶圈的热膨胀系数不同，在低温环境下胶圈收缩量更大，如果密封结构的过盈量设计不足，就会出现低温漏液的问题；高温环境下钢壳膨胀，如果电池仓的尺寸留的余量太小，会出现电池卡在仓内无法取出的情况。在三维模型的参数化设计中，可以把这些公差要求、形变余量都关联到模型的参数表里，在适配不同的整机产品时，直接调整参数就能生成对应场景下的校核模型，不用每次都重新建模。

　　很多人觉得干电池结构简单，不需要精细建模，但实际上越是通用化程度高的标准件，对模型的精度要求越高，因为这类零件会被用到成千上万种不同的产品里，一个尺寸的偏差就可能导致大量适配产品出现结构问题。做这类标准电源件的三维设计，核心不是做外观的还原，而是把实际生产中的工艺要求、装配要求、使用场景的适配要求都融入到模型里，让模型不仅能用来做外观展示，更能支撑实际的结构设计、工艺验证、装配校核工作，这也是工业三维模型和外观渲染模型的核心区别——每一个曲面、每一个圆角、每一个尺寸公差，背后都对应着实际生产和使用中的具体需求，没有多余的装饰结构，每一处设计都有其工程意义。
