带异形减重孔直齿圆柱传动齿轮

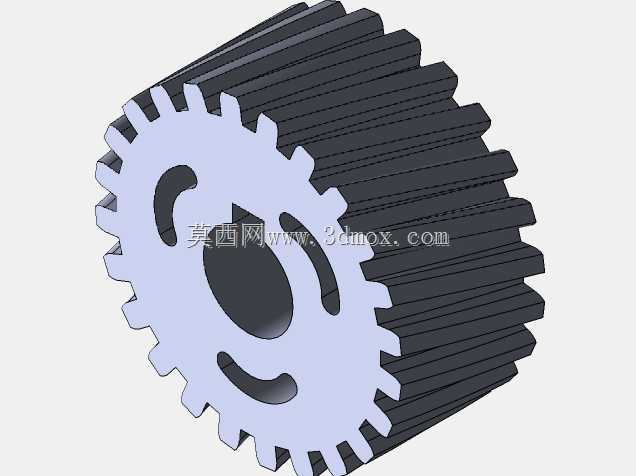

　　这款直齿圆柱齿轮在常规中小功率传动场景里适配性极强，从轻工包装线的辊道传动、小型输送设备的动力传递，到普通机床的进给机构传动、农用小型机具的变速单元，都能见到同结构齿轮的应用。区别于标准实心齿轮，这款齿轮在辐板位置开设了三个弧形异形减重孔，设计阶段首先核算了轮齿根部的弯曲疲劳强度、齿面接触疲劳强度，确保在额定传递扭矩下，辐板开孔位置不会出现应力集中导致的结构失效，三个减重孔沿轮毂中心呈120度均匀分布，既削减了齿轮整体自重，降低传动副的转动惯量，也能在齿轮高速运转时减少空气搅动带来的风阻损耗，同时减重孔还可作为装配过程中的工艺卡持位，方便压装、拆卸作业时工装的固定。齿轮的内孔为光孔配合结构，设计时预留了与传动轴的过渡配合公差带，

　　装配时可通过键连接或者过盈压装实现周向固定，轮齿采用标准渐开线齿形设计，齿顶高、齿根高符合通用圆柱齿轮的基准齿形规范，啮合时重合度满足平稳传动要求，能有效降低传动过程中的冲击与噪音。从安装边界来看，齿轮的齿顶圆直径、轮毂轴向长度都适配常规的齿轮安装腔尺寸，不需要对原有设备的轴承位、轴伸长度做额外修改就能直接替换同参数的标准实心齿轮，在对设备自重有要求的移动类传动装置里，这种减重结构的齿轮优势尤为明显，比如小型移动输送设备、便携式传动机具上，能有效降低整机的负载消耗。设计过程中还特意对减重孔的边缘做了圆弧过渡处理，避免锐边造成的应力集中，同时齿端做了小倒角，方便装配时与配对齿轮的啮合导入，也能减少齿轮运转过程中齿端的磕碰损伤。

　　在实际使用场景中，这类齿轮常搭配同模数的直齿轮组成定轴传动轮系，传递平行轴之间的旋转动力，相比斜齿轮，直齿结构没有轴向力，对支撑轴承的轴向承载要求更低，能简化轴承选型与支撑结构的设计，降低整体传动单元的制造成本。辐板的厚度经过反复校核，在满足扭矩传递刚度要求的前提下尽可能做薄，配合三个减重孔，整体重量比同参数实心齿轮降低近三成，在多齿轮组成的传动箱内，能有效降低整箱的重量，同时减少齿轮转动时的惯性冲击，让设备启停过程更平稳。齿轮的轮毂部分厚度大于辐板厚度，保证与轴配合的接触长度足够，避免运转过程中出现齿轮偏摆、轴孔配合松动的问题，轮毂两端也做了倒角处理，压装时不会刮伤传动轴的配合表面。在润滑维护方面，开放式的减重孔结构能让润滑脂更好地在齿轮副之间流动，带走啮合产生的磨屑与热量，相比实心齿轮的封闭辐板，散热效果有明显提升，能延长齿轮的使用寿命，减少维护频次。
