错齿三面刃铣削刀具结构设计

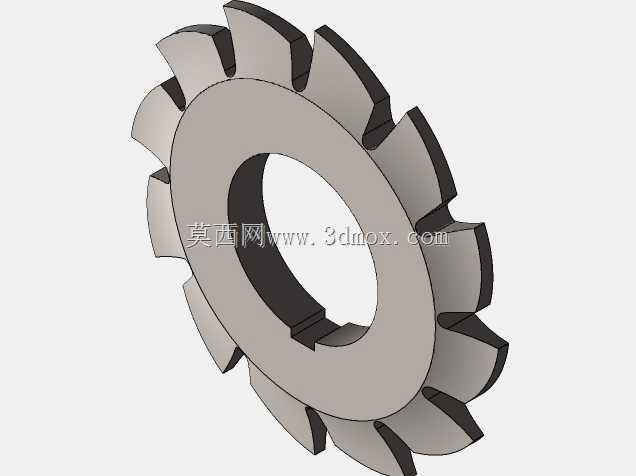

　　在常规卧式铣床、镗铣床的槽加工、台阶面铣削工序里，这类错齿结构的盘形铣刀是车间里消耗量不小的通用切削刀具，和直齿三面刃铣刀相比，交错排列的刀齿能在切削过程中分散轴向切削力，避免直齿刀具切削时整齿同时切入工件带来的振动冲击，尤其适合45号钢、铝合金等常见金属材料的中等深度沟槽加工，在普通工装夹具的铣削工位上，能稳定完成6-8mm宽度的直槽加工，加工后的槽壁粗糙度能稳定达到Ra3.2的常规机加工要求，不需要后续额外的钳工修磨工序。从结构设计逻辑来看，这类盘形铣刀的内孔是核心安装基准，内孔的尺寸公差严格按照H7级精度设计，和铣床刀杆的配合间隙控制在0.01-0.02mm范围内，安装时靠刀杆的锁紧螺母端面压紧铣刀的两个端面，

　　端面的平面度公差控制在0.005mm以内，避免高速旋转时出现端面跳动超差，导致加工出的槽宽尺寸超差、槽壁出现锥度问题。刀齿的交错排布是设计的核心要点，相邻刀齿的切削刃分别向左右两侧偏移微小角度，每一个刀齿的侧刃都承担对应方向的侧壁切削任务，不会出现直齿三面刃铣刀两侧刃同时切削导致的排屑不畅问题，切屑会顺着刀齿的容屑槽自然排出，不会在槽内挤压刮伤已加工表面。容屑槽的深度设计需要匹配单次切削的吃刀深度，常规工况下单次背吃刀量在5mm以内时，容屑槽的深度预留足够的排屑空间，不会因为切屑堵塞导致刀齿崩刃。从安装边界来看，这类铣刀的外径尺寸适配常规卧式铣床的刀杆安装空间，安装后刀具的径向跳动需要在0.03mm以内，

　　找正过程中不能直接敲击刀齿硬质部分，需要通过铜棒敲击刀体基体部分调整位置，避免刀齿出现崩缺。在实际加工场景里，这类铣刀常用来加工轴类零件的键槽、工装板的安装让位槽、钣金模具的刃口台阶，相比立铣刀加工槽型，盘形三面刃铣刀的切削宽度更稳定，一次走刀就能完成槽宽加工，不需要多次走刀扩槽，加工效率能提升40%左右。设计建模过程中，刀齿的前角按照加工钢件的常规参数设置为15度，后角设置为8度，保证刀齿的切削锋利度同时兼顾刀齿的强度，不会因为前角过大导致刀齿在冲击载荷下崩断，也不会因为后角过小导致刀齿后刀面和工件表面摩擦过大，加快刀具磨损。刀体部分采用整体合金钢结构设计，保证刀体的刚性，在1000转/分钟的常规切削转速下，

　　不会因为离心力导致刀体出现形变，刀齿的等分精度控制在±0.02mm以内，保证每一个刀齿的切削量均匀，不会出现个别刀齿负载过大提前磨损的问题。在实际选型适配时，需要根据加工槽的宽度选择对应厚度的铣刀，铣刀的厚度公差按照k6级精度制造，加工出的槽宽尺寸能稳定控制在公差带范围内，不需要额外调整走刀偏移量。这类刀具的结构设计不需要额外的夹紧附件，直接和标准铣床刀杆适配即可，安装拆卸流程简单，适合批量加工工位的快速换刀需求，换刀时只需要松开刀杆锁紧螺母就能完成刀具更换，不需要复杂的对刀操作，只要保证刀具端面和刀杆定位端面贴合紧密，就能快速进入加工状态。在切削参数匹配上，加工普通碳钢时切削速度控制在30-40m/min，进给量控制在0.1-0.15mm每齿，配合合适的切削液冷却，能保证刀具的连续加工寿命，干切工况下需要适当降低切削参数，避免刀齿过热退火降低硬度。
