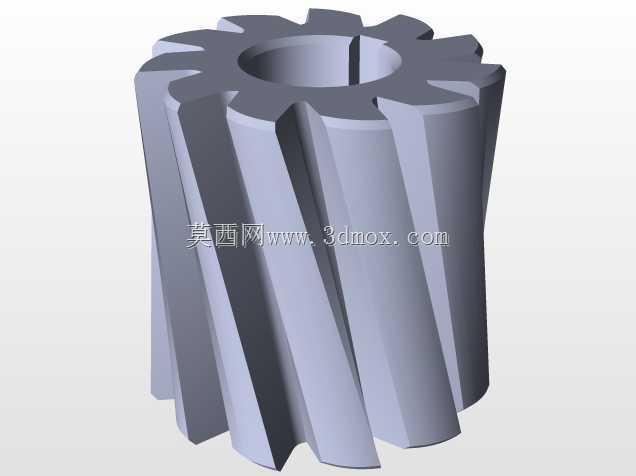

带键槽斜齿圆柱铣削刀具结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:463173
  • 带键槽斜齿圆柱铣削刀具结构

  这类带内孔键槽的斜齿圆柱结构,最常见的应用场景是金属切削机床的铣削工位,作为套式铣刀的基体承载切削刃部,也可在小型传动机构中作为小模数斜齿轮传递交错轴动力。从实际使用场景来看,作为铣刀使用时,该结构安装在卧式铣床的刀杆上,通过内孔与刀杆的圆柱面配合保证回转同轴度,键槽嵌入平键传递切削扭矩,避免大进给切削时刀具与刀杆出现相对打滑,斜向排布的刀齿在切削过程中能实现逐齿渐进切入,相比直齿铣刀切削冲击更小,加工出的工件表面刀纹更均匀,适合平面、沟槽的半精与精加工工序,在普通钢件、铸铁件的铣削加工中应用广泛。

  从结构设计逻辑来看,斜齿的螺旋角选取直接影响切削平稳性与轴向力大小,常规铣削用该类结构螺旋角控制在20度到30度区间,既保证足够的切削刃重叠系数降低冲击,又不会产生过大的轴向分力增加机床主轴轴承的负载,齿顶与齿根的圆弧过渡是设计中需要重点关注的部分,过渡圆角过小会在热处理环节产生应力集中,使用过程中容易出现齿部崩裂,圆角过大则会减小容屑空间,切屑排出不畅容易刮伤已加工表面。内孔的尺寸公差一般选取H7级精度,与刀杆的配合间隙控制在0.01到0.03毫米之间,间隙过大会导致刀具回转时出现径向跳动,加工出的工件平面度超差,间隙过小则会导致刀具拆装困难,尤其是在切削热传导导致刀杆轻微膨胀的工况下,容易出现刀具卡死在刀杆上的问题。

  键槽的位置设计在齿槽对应的内孔壁位置,避开齿根对应的内孔区域,避免键槽的应力集中与齿根的应力集中叠加,降低结构整体的强度储备,键槽的宽度公差选取P9级,与标准平键形成过渡配合,保证扭矩传递的可靠性,键槽的深度按照标准平键的装配要求设计,保证平键装入后顶面与键槽顶面留有0.2毫米左右的间隙,避免装配时出现键顶死的问题。齿部的端面设计有1毫米左右的倒角,一方面去除加工毛刺避免安装时割伤操作人员,另一方面在刀具拆装时能起到导向作用,方便刀杆顺利穿入内孔。

  从安装边界来看,该类结构的轴向定位依靠刀杆上的轴肩与锁紧螺母,两端面的平行度公差控制在0.02毫米以内,避免锁紧后刀具出现倾斜导致切削刃跳动超差,外径尺寸根据加工需求设计,常规小型铣刀的外径在60毫米到100毫米区间,内孔直径根据对应刀杆的标准尺寸选取,常见的有16毫米、22毫米、27毫米等标准规格,轴向长度根据切削宽度需求设计,一般不超过外径的1.5倍,避免长径比过大导致切削时出现振颤。作为传动斜齿轮使用时,该结构的齿部参数需要匹配配对齿轮的模数、压力角与螺旋角,啮合侧隙控制在0.05到0.1毫米之间,保证传动平稳无卡滞,内孔与传动轴的配合根据载荷大小选取过渡配合或者小过盈配合,键槽同样承担扭矩传递的作用,适合轻载、高速的交错轴传动场景,比如小型自动化设备的进给传动机构,斜齿的啮合特性使得传动噪音远低于直齿轮,传动精度也更稳定。

  建模过程中需要注意螺旋齿的扫掠路径与齿廓的对应关系,齿廓的渐开线参数需要根据使用场景调整,作为铣刀基体时齿廓不需要严格的渐开线,只需要保证刃口的直线度与后角角度,作为传动齿轮时则需要严格按照渐开线方程生成齿廓,保证啮合的准确性。内孔与键槽的建模需要注意公差带的预留,三维建模时按照名义尺寸建模,工程图中标注对应公差即可,齿根的过渡圆角需要在建模时直接生成,不要留到后续工艺处理时补充,避免应力集中的问题在设计阶段就被忽略。两端面的倒角需要与外圆、内孔的倒角衔接顺畅,避免出现尖锐棱边。
