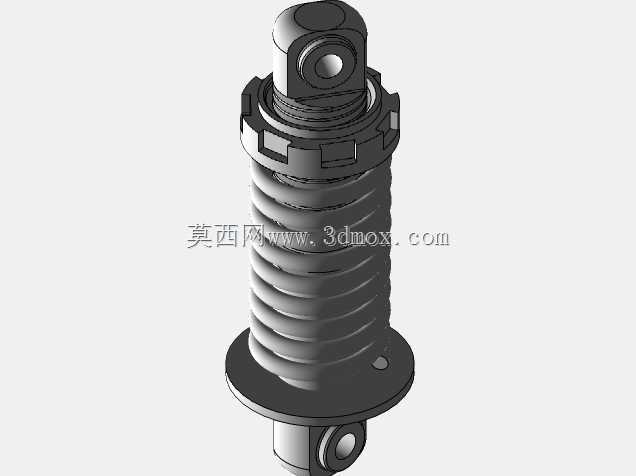

带安装法兰的螺旋弹簧阻尼减振结构

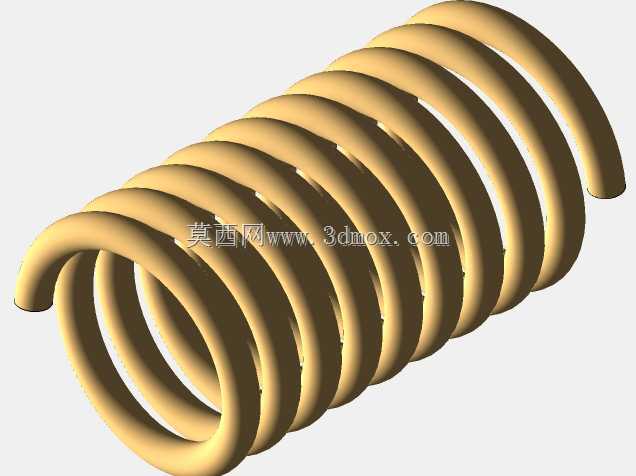

　　这类带安装法兰的螺旋弹簧阻尼减振结构，常出现在非道路作业机械、商用车驾驶室悬置、小型工程设备的振动隔离工位上，核心作用是承接上下连接端的交变载荷，过滤设备运行过程中产生的高频振动与冲击载荷，避免振动直接传递到驾乘舱或者精密作业部件上，降低结构疲劳失效的概率。从结构设计逻辑来看，整体采用同轴式布局，上端采用铰接式吊耳结构，预留了销轴安装孔位，能够适配小角度的摆动工况，抵消安装面存在的少量角度偏差，避免减振器在工作过程中承受额外的侧向弯矩，防止弹簧出现偏磨、阻尼杆卡滞的问题。中部的螺旋弹簧采用等节距设计，弹簧线径与有效圈数经过匹配计算，能够覆盖常规工况下的静载荷与动载荷区间，弹簧外侧预留了足够的伸缩间隙，

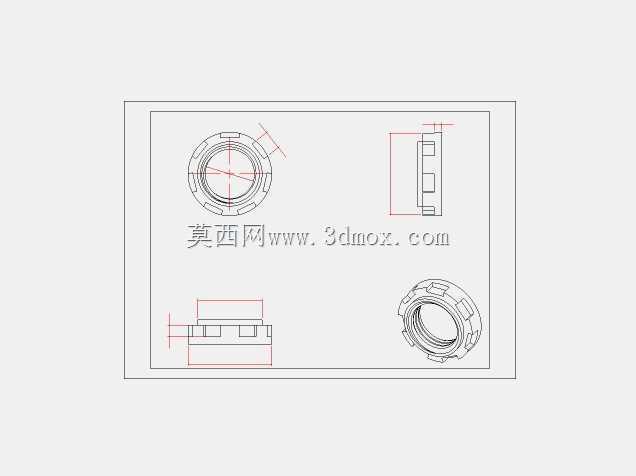

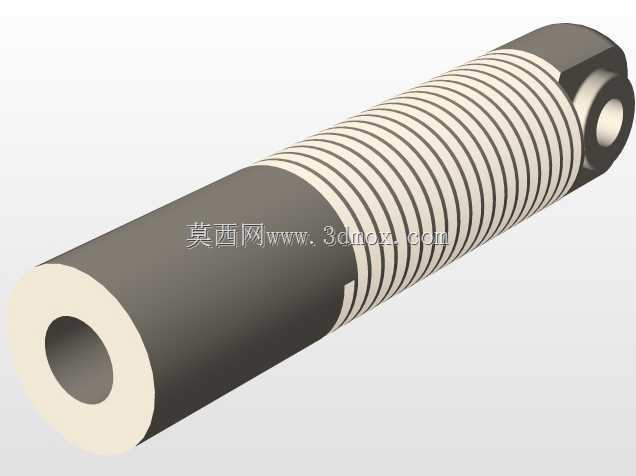

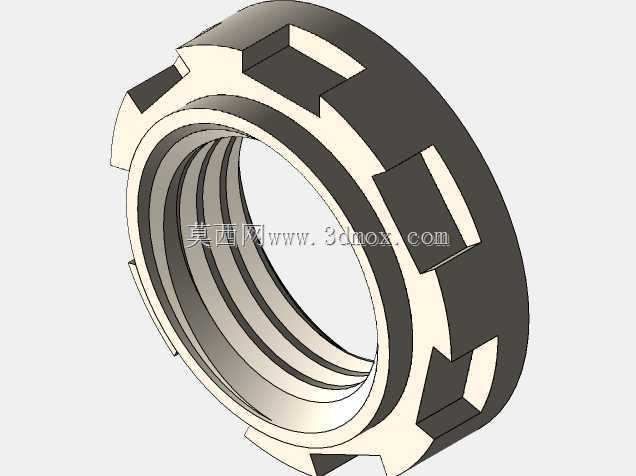

　　不会在极限压缩行程中出现并圈碰磨的情况；弹簧上端设置了可调式锁紧螺母结构，能够根据实际安装后的预紧需求调整弹簧初始压缩量，适配不同载荷等级的安装场景，不需要额外更换弹簧就能完成刚度匹配调试。下端采用圆盘式法兰安装结构，法兰面上预留了对称的螺栓过孔，安装时可以通过螺栓直接固定在设备的基座安装面上，相比铰接式下端结构，法兰连接的抗扭转能力更强，能够承受设备运行中产生的周向扭转力，避免减振器整体出现跟转松动的问题。阻尼部分集成在弹簧内侧的芯轴位置，采用液力阻尼结构，拉伸与压缩行程都能提供对应的阻尼力，能够快速衰减弹簧往复伸缩产生的余振，不会出现设备过冲击后长时间往复晃动的问题。从安装边界来看，

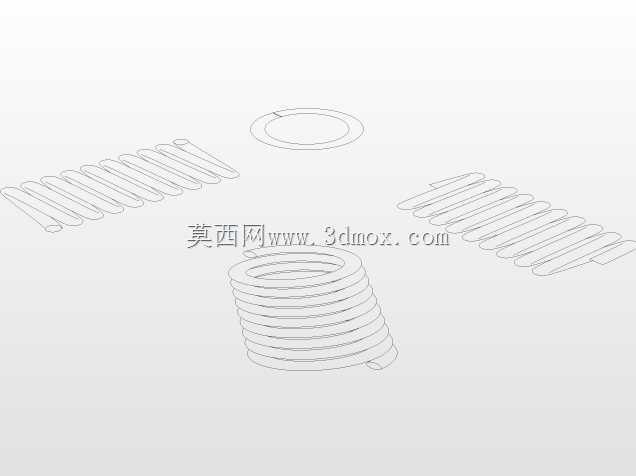

　　上端铰接孔的孔径与下端法兰的安装孔位间距符合通用工业减振部件的安装尺寸规范，整体压缩后的最小长度与拉伸后的最大长度预留了足够的行程余量，在设备满载跳动的极限工况下，不会出现减振器拉脱或者顶死的情况。建模过程中对弹簧的螺旋升角、端部并圈磨平结构、锁紧螺母的防滑卡槽、法兰面的定位凸台都做了细节还原，没有做过度的结构简化，能够直接用于设备选型阶段的装配干涉检查，也可以作为同类减振结构设计的参考原型，在做结构改进时可以直接调整弹簧参数、安装法兰尺寸来适配不同的载荷需求。实际应用中这类结构不需要额外的辅助固定部件，安装流程简单，日常维护只需要定期检查铰接销轴的磨损情况、法兰螺栓的紧固力矩即可，阻尼部分采用密封式结构，不需要定期补充阻尼介质，能够适应多粉尘、轻微淋雨的户外作业环境，不会因为外界杂质进入阻尼腔导致阻尼性能衰减。
