带双安装耳的铰接支撑座结构设计

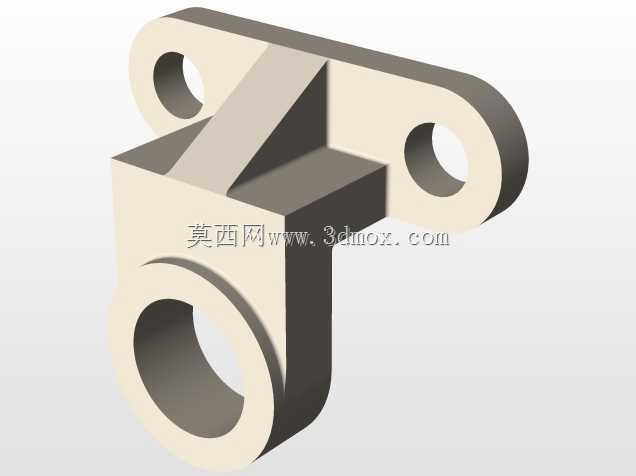

　　这类带双安装耳的铰接支撑座，在轻工输送线、小型工装夹具、非标自动化设备的铰接点位应用十分普遍，核心作用是为摆动类构件提供稳定的回转支撑基准，同时通过自身的安装结构完成与设备机架的刚性固定。从结构功能来看，下部的大通孔是铰接轴的装配位，孔壁需要与铰接轴形成间隙配合，既要保证轴件转动顺畅无卡滞，又要控制配合间隙避免摆动过程中出现过大的旷量，通常这个孔的内壁会根据载荷情况选择是否加装衬套，降低长期转动带来的磨损，延长零件的整体使用寿命。上部延伸出的两个带孔安装耳，是整个支撑座与机架连接的受力点位，两个耳片的孔位同轴度需要严格控制，否则安装时会出现螺栓无法穿入、或者装配后支撑座存在内应力的问题，

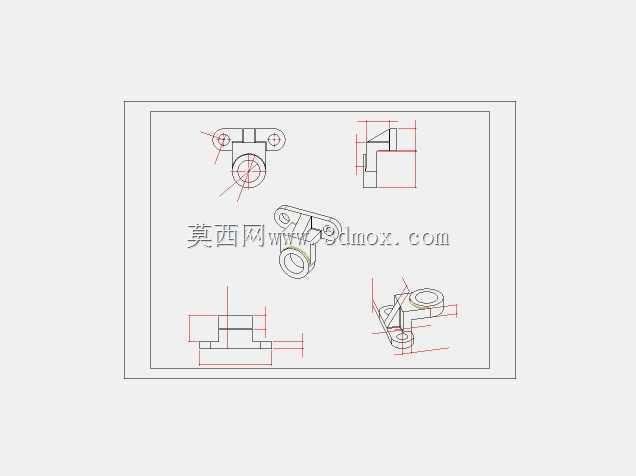

　　长期受交变载荷作用下容易在耳片根部产生疲劳裂纹。两个耳片与主体竖板之间设置的三角加强筋，是结构设计里很典型的加强结构，这个位置是整个零件的应力集中区，当铰接点位承受径向载荷时，耳片与主体连接的位置会承受较大的弯矩，三角筋的存在可以有效分散应力传递路径，避免局部应力过大导致结构变形甚至断裂，筋板的厚度通常设置为主体壁厚的0.8-1倍，既不会造成材料浪费，也能满足强度要求。在实际设计这类零件时，首先要确定的是下部铰接孔的中心高，这个尺寸直接决定了与之配合的摆动构件的运动轨迹边界，中心高尺寸偏差过大会导致整个机构的运动行程不符合设计要求，甚至出现运动干涉。其次是两个安装耳的孔距尺寸，这个尺寸需要和机架上的预装螺栓孔位完全匹配，

　　同时要考虑安装螺栓的规格，预留足够的螺栓穿入间隙，耳片的厚度要根据螺栓的预紧力和工作载荷来核算，避免螺栓拧紧时耳片出现压溃变形。零件的整体外形边界需要控制在安装空间范围内，尤其是下部铰接孔的外圆直径，要保证摆动构件在最大摆角范围内，不会和周边的设备构件发生碰撞，通常在建模完成后需要做运动仿真模拟，验证全行程内的干涉情况。从加工工艺角度考虑，这类零件如果采用金属切削加工，毛坯通常选用方料铣削成型，加工时要先完成基准面的铣削，再以基准面定位加工各个孔位，保证各形位公差符合设计要求；如果是采用铸造工艺生产，建模时需要预留拔模斜度，同时在壁厚过渡位置设置圆角，避免铸造时出现应力集中或者浇铸缺陷。在装配场景中，这类支撑座属于基础固定件，

　　一旦安装完成后很少拆卸，所以安装面的平面度也有一定要求，如果安装面与机架贴合不严，螺栓拧紧后会导致支撑座出现变形，进而影响铰接孔的同轴度，造成转动卡滞。实际工况中，这类支撑座承受的载荷多为交变径向载荷，所以在设计时除了静强度核算，还要根据设备的设计使用寿命做疲劳强度校核，尤其是筋板与主体连接的位置、耳片与主体连接的位置，都是疲劳失效的高发区域，必要时可以通过圆角过渡来降低应力集中系数。很多新手在设计这类零件时，容易忽略安装耳的受力方向，把耳片的受力平面设置在壁厚较薄的方向，导致实际使用中耳片容易出现弯折变形，正确的设计应该让耳片的受力方向与筋板的传力方向保持一致，让加强筋能够直接分担工作载荷，最大化发挥结构的强度优势。另外，铰接孔的两端通常会做倒角处理，方便铰接轴的装配导入，同时也能去除加工毛刺，避免装配时毛刺脱落进入配合面造成磨损加剧。两个安装耳的孔口位置也会根据螺栓头或者螺母的尺寸，设置相应的沉孔或者锪平，保证螺栓安装后贴合面平整，预紧力能够均匀传递。
