直齿圆柱传动齿轮结构设计

项目分类:齿轮 发布时间:2021-12-19 ID:463184
  • 直齿圆柱传动齿轮结构设计
  • 直齿圆柱传动齿轮结构设计
  • 直齿圆柱传动齿轮结构设计

  在常规的机械动力传输场景中,这类直齿圆柱齿轮是应用覆盖范围极广的基础传动零件,从普通的轻工输送设备、小型机床进给机构,到农用机械的动力分配单元、通用减速机的内部传动级,都能见到这类零件的实际应用。不同于斜齿齿轮的轴向力附加问题,直齿圆柱齿轮在啮合过程中仅产生径向载荷,对支撑轴承的选型要求更宽松,安装调试的容错空间也更大,尤其适合中低速、载荷平稳的传动工况,日常维护的拆装难度也远低于带螺旋角的齿轮副。

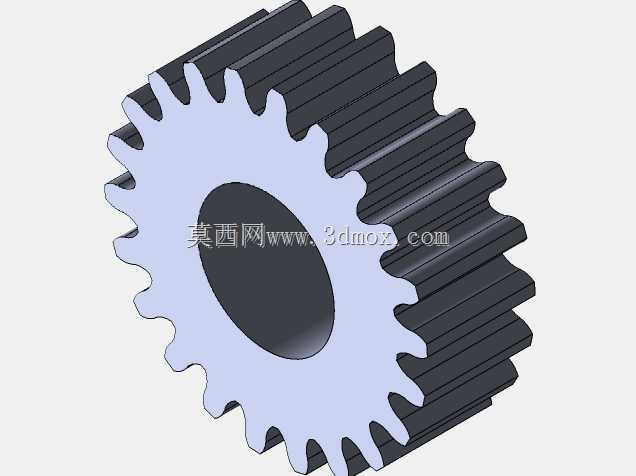

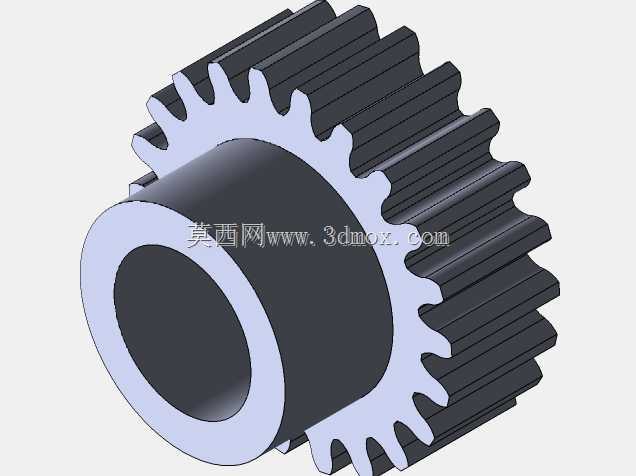

  从功能特性来看,这款齿轮采用标准渐开线齿形设计,齿向与齿轮轴线完全平行,啮合传动时不存在轴向分力,支撑结构仅需承担径向载荷即可,能有效简化配套轴承座的结构设计,降低整体传动单元的制造成本。齿轮中心设置的通孔为轴安装位,孔壁可根据实际装配需求加工键槽,通过平键实现与传动轴的周向固定,传递额定扭矩时不会出现相对打滑的问题;齿顶与齿根的过渡区域做了标准圆角处理,能有效降低齿根应力集中系数,避免交变载荷下出现齿根断裂的失效问题,延长零件的实际使用寿命。

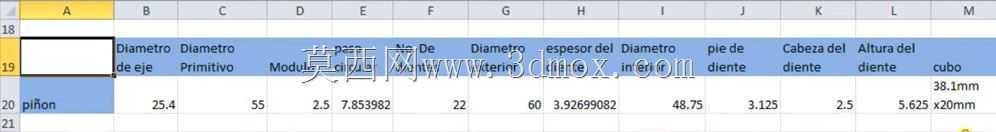

  设计这类齿轮时,首先要匹配传动系统的模数与齿数要求,模数的选取直接决定轮齿的抗弯强度,需要结合传动系统的额定输入扭矩、工况冲击系数核算,确保轮齿在满载荷运行时不会出现断齿、塑性变形等失效形式。齿宽的设计需要兼顾承载能力与安装空间,齿宽过大会导致载荷沿齿向分布不均,反而加剧局部磨损,齿宽过小则无法满足额定扭矩的传递需求,通常会按照模数的6-12倍区间结合实际安装空间调整。中心安装孔的尺寸需要与配套传动轴做公差配合,一般采用过渡配合公差带,既保证装配时的同轴度要求,也方便后期维护时的拆装作业;齿面的精度等级根据应用场景调整,普通传动场景选用8级精度即可满足使用需求,高速传动场景则需要提升到7级及以上精度,降低啮合过程中的振动与噪声。

  实际安装时,需要保证齿轮与配对齿轮的轴线平行度误差在允许范围内,否则会出现轮齿单侧啮合、局部载荷过大的问题,加速齿面磨损甚至引发断齿故障。齿轮的轴向定位通常通过轴肩与轴用挡圈配合实现,安装时要预留合理的轴向间隙,避免热胀冷缩导致齿轮卡死;啮合侧隙需要根据传动精度要求调整,侧隙过小会导致润滑脂无法有效进入啮合面,加剧齿面磨损,侧隙过大则会引发传动回程误差,影响传动精度。这类齿轮的外形为规则圆柱结构,外轮廓尺寸由齿顶圆直径决定,安装时需要预留足够的径向空间,避免齿顶与周边的箱体结构、其他传动零件发生运动干涉,中心孔的同轴度公差需要控制在合理范围内,防止高速运转时出现偏心振动,影响整个传动系统的运行稳定性。日常运维中,这类直齿齿轮的润滑要求相对简单,采用脂润滑即可满足多数中低速工况的需求,定期检查齿面磨损情况、及时补充润滑脂,就能保证长期稳定运行。
