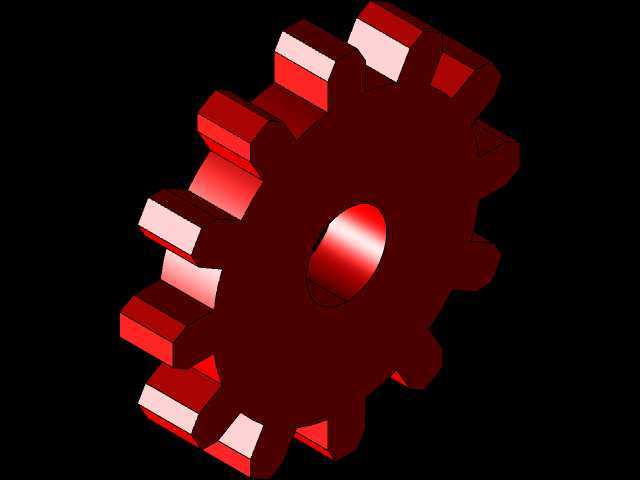

渐开线直齿圆柱传动齿轮结构设计

　　它的核心作用就是在平行轴之间传递恒定转速比的旋转动力，没有斜齿的轴向分力，也没有锥齿的安装角度限制，对支撑轴承的选型要求更低，装配调整的容错空间也更大，特别适合传动比固定、中心距预留空间有限、日常维护频次不高的工况。再说到设计思路，整个结构从内到外都是围绕加工可行性和运行可靠性来的，中心的安装孔是基孔制的配合基准，建模的时候特意留了键槽的安装位置，键槽的侧壁和孔壁的垂直度、槽底的平面度都在建模阶段做了几何约束，避免后续出工程图的时候漏标形位公差，导致加工出来的零件装到轴上出现周向窜动。齿圈部分的齿形是严格按照渐开线生成逻辑做的，齿顶高、齿根高的系数都取的通用机械传动的标准值，齿根位置做了标准的圆角过渡，做传动结构设计快十二年，经手的齿轮类零件少说也有几百个，直齿圆柱齿轮算是所有传动方案里最基础也最考验细节把控的一类，很多刚入行的工程师觉得直齿结构简单，拉个齿形拉伸就能用，真到实际装机跑起来，断齿、偏磨、噪音超标的问题十有八九都出在前期建模阶段的细节疏漏上。这个直齿结构的建模逻辑，是完全按照中小载荷动力传输场景的实际需求搭建的，没有做多余的装饰性结构，所有几何特征都对应实际加工、装配、运行的硬性要求。先从应用场景说，这类直齿圆柱齿轮最常出现在中小功率的传动链路里，像轻工包装线的动力分配工位、小型输送设备的驱动端、普通机床的进给传动单元，还有不少农用小型机具的传动箱里都能见到同结构的零件，

　　没有出现尖锐的直角结构——这点特别重要，很多新手建模的时候为了省事，齿根直接用直角衔接，实际运行的时候齿根位置的应力集中系数会比圆角结构高两倍以上，遇到冲击载荷很容易直接从齿根处断齿。齿宽的取值是结合常用的模数、传动功率范围定的，既不会因为齿宽过窄导致单位面积接触应力过大，过早出现点蚀问题，也不会因为齿宽过宽增加加工难度，同时避免装配时的轴向错位导致齿面接触面积不足。轮体部分没有做辐板或者减重孔，是实心式的结构，这种结构对应的是小尺寸、中小载荷的应用场景，相比辐板式结构，实心结构的加工工序更少，普通铣床滚齿之后不需要额外做辐板的铣削加工，生产成本更低，而且整体刚性更好，在频繁正反转的工况下不会出现辐板位置的疲劳变形。很多人做齿轮建模的时候容易忽略安装边界的问题，这个结构在建模阶段就把安装的干涉边界考虑进去了：齿顶圆的外径尺寸是按照配对齿轮的中心距反推的，保证啮合的时候齿顶和配对齿轮的齿根之间留有标准的顶隙，不会出现顶齿卡滞的问题；齿轮的端面到轮毂端面的距离留足了轴用挡圈、锁紧螺母的安装空间，不会出现装到轴上之后固定件和轮体干涉的情况；齿面的端面跳动、径向跳动的基准都和中心安装孔做了关联约束，后续做工程图或者仿真分析的时候，可以直接提取基准做公差标注和有限元校核。实际选型的时候，这类直齿轮的适配性很强，只要中心距、模数、齿数匹配，就能和同参数的齿轮组成传动副，不需要额外调整安装角度，日常维护的时候也不需要复杂的对中操作，

　　就算是没有太多装配经验的现场运维人员，只要对齐键槽把齿轮推到轴的预定位置，锁紧固定件就能正常使用。还有个容易被忽略的细节，建模的时候齿面的粗糙度要求对应的几何特征也做了区分，齿面是配合工作面，轮毂孔是安装基准面，这两个面的建模精度比其他非配合面高两个等级，后续导出加工图纸的时候不需要再重新调整面的精度属性，能减少很多重复工作。之前有个客户做小型粮食筛选设备的传动箱，一开始用了斜齿结构，因为轴向力的问题，轴承用了三个月就磨损超差，后来换成同参数的这种直齿实心结构，没有额外的轴向载荷，轴承的使用寿命直接提升了三倍多，而且传动噪音也降到了车间要求的范围内，后期维护换件的成本也降了不少。其实这类基础传动零件的建模，不需要追求多么复杂的结构，

　　核心就是把每个几何特征和实际的加工、装配、运行需求对应上，不能只看着三维模型外观像那么回事，要考虑到从下料、滚齿、热处理到装配、运行、维护全流程的实际要求，比如齿顶的倒角，建模的时候特意做了小角度的倒角，一方面是去除加工后的锐边，避免装配的时候划伤操作人员，另一方面也能减少齿轮啮合起始阶段的冲击，让啮合过程更平顺。还有轮毂部分的长度，是按照常用轴径的配合长度定的，保证和轴的接触面积足够，不会因为配合长度太短导致轴孔之间的压应力过大，出现跑内圈的问题。整个模型的几何特征都是全参数化关联的，如果后续需要调整模数、齿数或者中心孔的尺寸，只需要修改对应的参数就能自动更新整个齿形和轮体结构，不需要重新绘制齿形，能大幅提升同系列零件的设计效率，对于做系列化传动产品设计的工程师来说，这种参数化的基础模型能省掉很多重复建模的时间，把精力更多放在传动匹配和强度校核上。
