反渗透水处理膜组集成设备三维设计

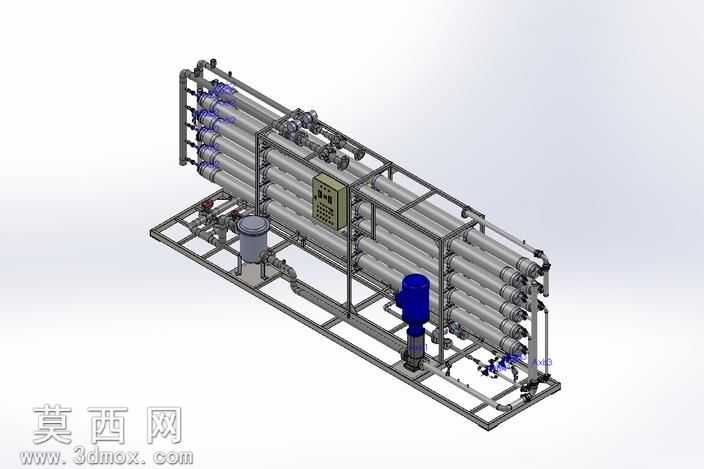

本作品为反渗透水处理膜组集成设备的三维建模成果，建模过程中依托参数化设计逻辑，完整复现了设备的整体布局与细节构造。首先完成撬装式机架的结构搭建，采用标准型钢搭建分层承载框架，对框架的连接节点、承重横梁位置做了精准定位，确保机架能够承载全部膜壳、泵体、管路及附属电控部件的载荷，同时预留了设备吊装、现场安装的固定点位。膜组部分按照反渗透工艺的排布逻辑，将多支反渗透膜壳分层固定在机架上，每支膜壳的端盖连接位、浓水与淡水接口位置都做了精准建模，还原膜壳之间的串并联管路走向，管路部分区分了高压进水段、产水收集段、浓水排放段的不同管径，配套的弯头、三通、阀门、仪表接口都按照工业标准件尺寸建模，还原了管路系统的连接逻辑与排布空间。设备配套的高压泵、预处理过滤器、电控箱都按照实际安装位置做了集成布置，高压泵的底座固定位、进出口管路对接位置做了匹配设计，预处理过滤器的固定支架、排污接口都做了细节还原，电控箱的安装位预留了走线空间，箱体表面的操作面板区域做了简化示意。材质渲染部分，机架采用碳钢喷塑的哑光灰材质表现，膜壳采用不锈钢拉丝材质还原金属质感，高压泵采用铸铁深蓝涂装材质，管路根据输送介质区分材质，高压管路采用不锈钢亮面材质，低压管路采用UPVC浅灰材质，阀门手柄采用醒目的红色材质做区分，电控箱采用冷轧板喷塑浅灰材质，通过材质差异清晰区分不同功能部件。设计过程中充分考虑了设备的运维空间，在膜壳端盖拆卸方向预留了足够的操作空间，阀门、仪表的安装位置都设置在便于人员操作的高度，整体布局紧凑合理，在满足工艺功能的前提下尽可能缩小设备整体占地面积，还原了工业反渗透设备撬装集成的设计特点，可用于水处理设备方案展示、安装布局校验、工艺教学演示等场景。
