电去离子水处理集成装置结构设计

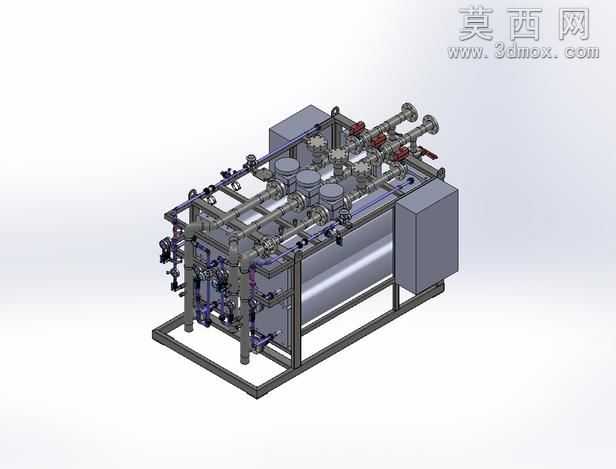

本作品为电去离子水处理集成装置的三维建模设计，整体采用模块化集成布局思路，在三维建模过程中优先梳理核心功能单元的排布逻辑，将卧式处理罐体、电控箱体、管路阀组、检测仪表等部件按照流体走向进行有序规划，最大化压缩设备整体占地空间，同时预留充足的操作维护间隙。建模阶段首先搭建底部承托机架，采用标准型钢焊接框架结构，通过三维软件的焊件模块生成型材构件，精准预留各部件的安装定位孔位，保证机架的承重强度与安装精度，机架底部设置可调支撑脚，可适配不同安装地面的找平需求。核心处理罐体采用卧式布局，建模时还原罐体的承压外壳结构、端部连接法兰以及内部的膜堆安装腔体，罐体与机架之间设置弧形支撑座，通过紧固件实现刚性固定，避免设备运行过程中出现晃动偏移。管路系统建模严格遵循流体输送的工艺要求，区分不同管径的输送管道，依次布置阀门、流量计、压力检测仪表等组件，管道走向尽量减少弯折以降低流体阻力，管路之间通过法兰与卡套接头实现连接，建模时还原接头的密封结构细节，保证虚拟装配状态下各连接部位无干涉错位。两侧的电控箱体采用钣金建模方式，还原箱体的折弯外壳、散热格栅、接线端口以及箱门的锁扣结构，箱体与机架通过螺栓实现可拆卸连接，方便后期电气元件的检修更换。渲染阶段为不同部件赋予对应材质，机架采用哑光喷塑金属材质，罐体采用抛光不锈钢材质，管路根据输送介质差异区分不锈钢与工程塑料材质，电控箱体采用冷轧板喷塑材质，仪表与阀门分别赋予玻璃、铜质、工程塑料等对应材质，通过环境光与补光设置突出设备的金属质感与结构层次，清晰呈现各部件的装配关系与整体布局。设计过程中反复校验各部件的装配间隙，对管路弯折半径、阀门操作空间、仪表观测视角进行优化调整，保证设备在满足水处理工艺功能的前提下，兼具结构紧凑性、操作便捷性与维护便利性，整体结构符合工业水处理设备的设计规范，可直接用于生产装配参考与方案展示。
