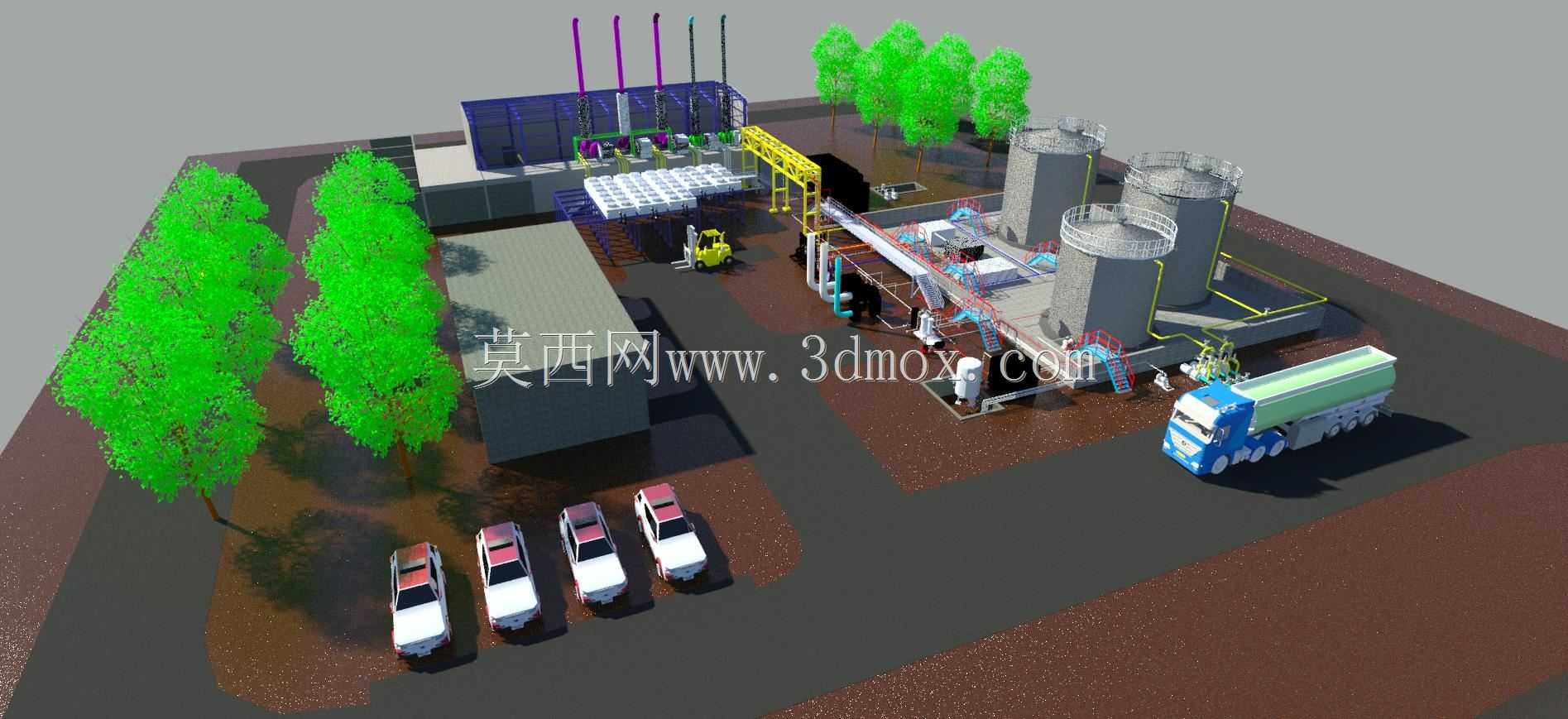

毛里塔尼亚热电厂厂区整体布局三维设计

　　这套三维设计完整还原了海外热电项目的厂区全场景，从工程落地视角覆盖了从原料接卸到产能输出的全流程空间排布。首先看厂区的交通动线设计，入口区域设置了小型车辆停放区，四辆小型乘用车的停放位紧邻厂区办公附属建筑，避免人员进出与生产物料运输动线交叉；厂区主干道预留了足够的重载车辆转弯半径，图中可见的罐式物料运输车可顺畅停靠在储料区域旁，满足燃料、化学药剂等物料的装卸需求，道路边缘与生产设备的安全距离完全符合海外工业厂区的消防规范要求。生产核心区的排布遵循热电生产的工艺流程逻辑，三座立式圆柱形储料罐沿物料输送路径布置，罐体周边设置了环形巡检通道与安全防护围栏，罐体之间的管道连接采用分层排布设计，上层走工艺主管道，下层布置辅助管线与仪表接线，

　　既减少管线交叉带来的安装干涉，也方便后期运维人员的巡检与故障排查。紧邻储料罐的主生产厂房区域，划分了锅炉配套区、发电主机区、电控配套区三个功能块，厂房顶部的排气烟囱按照环保排放要求设置了对应高度，烟囱之间预留了烟气处理设备的安装空间，可根据项目后期的环保升级需求灵活加装脱硫脱硝模块。厂区内的管廊架采用黄色涂装的钢结构设计，从储料区延伸至主厂房再到输出接口区域，管廊的层间高度根据不同管线的安装、检修需求设置，大口径工艺管道布置在管廊下层，小口径控制管线、电缆桥架布置在上层，管廊支架的跨距经过荷载核算，可满敷管线后的承重需求同时避免管线产生过大挠度。厂区的绿化区域沿厂区围墙与道路边缘布置，既起到厂区边界隔离的作用，

　　也能在一定程度上降低生产区噪音对厂外区域的影响，绿化区域与生产设备之间预留了地下管线的敷设通道，避免后期管线施工破坏绿化植被。从安装边界来看，整个厂区的围墙与外部道路的退距符合当地工业用地的规划要求，厂区内各建构筑物之间的防火间距满足相关规范，设备基础的预留位置与厂区地坪的高差经过精确核算，可避免雨季厂区积水倒灌至设备内部。这套设计在建模阶段就充分考虑了各专业的协同需求，建筑、结构、工艺、电气、给排水各专业的模型都整合在统一的场景中，可直接用于施工前的碰撞检查，提前发现管线与结构、设备之间的干涉问题，减少现场施工的返工量。对于热电项目的设计人员来说，这套完整的厂区布局模型可作为海外同类型项目的参考范本，尤其是在热带干旱地区的厂区总平设计、设备排布、动线规划方面，都贴合当地的气候条件与工业建设标准，比如厂区地坪的排水坡度设置、设备的防晒检修空间预留、重载道路的荷载等级设计，都对应了项目所在地的实际使用需求。
