工业厂区歧管管路排布三维设计方案

这套歧管管路的三维排布方案，主要面向化工、能源、大型装备制造厂区的工艺管线布设场景，核心作用是在有限的厂区管廊空间内，实现多介质流体的有序分流、汇流与输送，避免不同压力等级、不同介质的管路出现干涉，同时兼顾后期运维的操作空间预留。从实际工程落地的角度看，这类歧管管路往往需要同时对接多台工艺设备的进出料口，还要匹配管廊的承重载荷、通行净空要求，设计阶段如果仅靠二维图纸很难排查空间碰撞问题，三维建模的核心价值就是在施工前完成所有干涉校验，减少现场返工的成本。

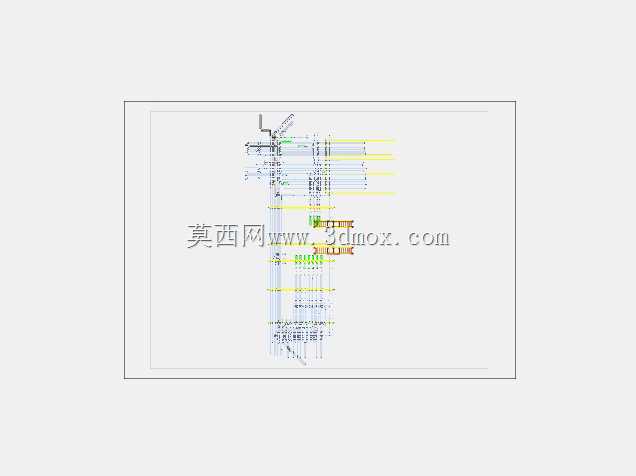

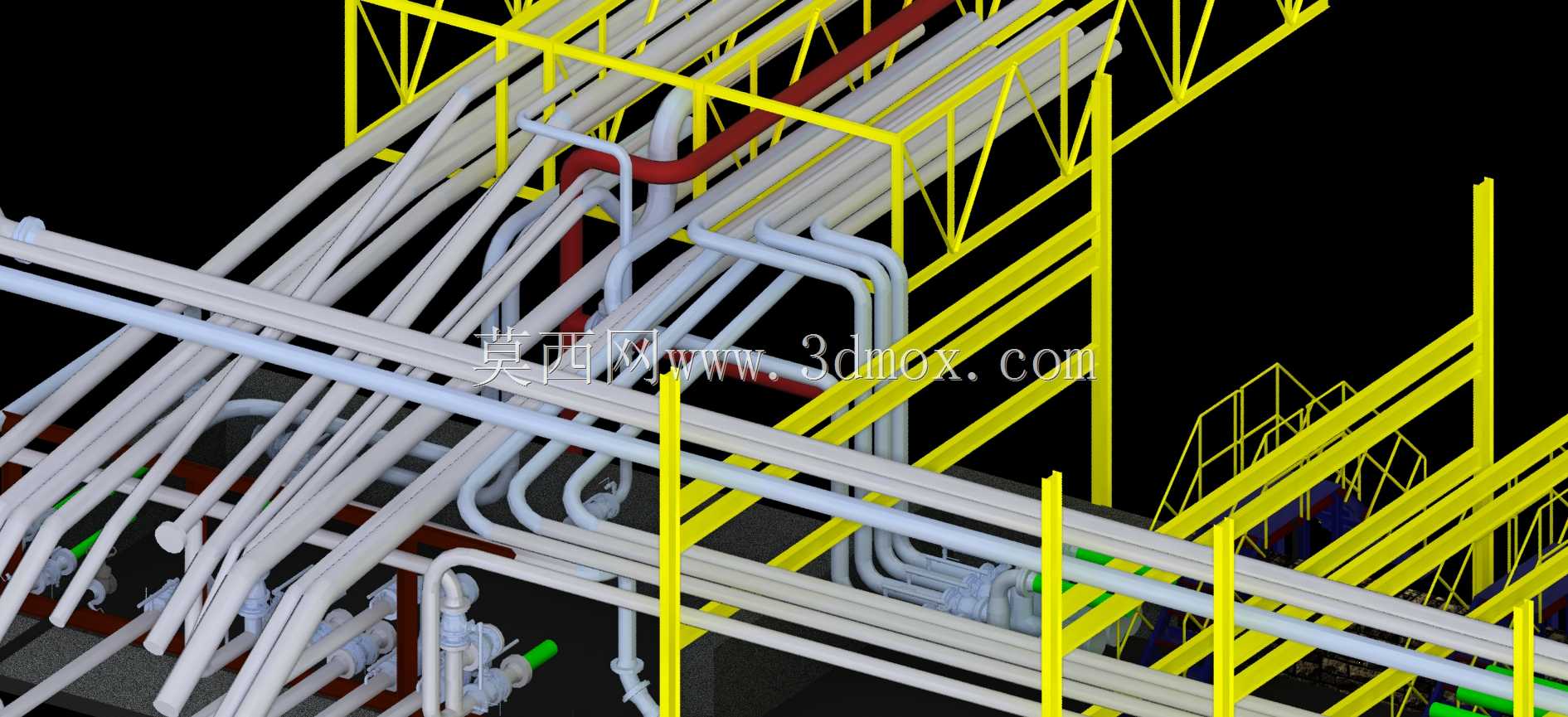

模型里的管路按照介质属性做了色彩区分，白色管路多为常规工艺水或低压惰性气体输送管线，红色管路为高压蒸汽或高危工艺介质管线，黄色构件是管廊的支撑护栏与管线固定支架，所有管线的转弯半径都严格遵循工业管道设计规范，避免直角弯造成的流体阻力骤升，同时弯头位置的支架布设间距也做了精准核算，防止长距离管线运行过程中出现挠度变形、焊缝拉扯开裂的问题。设计过程中优先梳理了所有对接设备的接口坐标，先确定主管道的走向标高，再依次排布分支歧管的接驳位置，每根分支管的接驳角度都做了顺流处理，减少介质输送过程中的紊流与压损。

从安装边界来看，整套管路的布设完全贴合现有管廊的可用空间，主管道的底部标高满足管廊下方巡检通道的净空要求，管线与护栏之间预留了足够的保温层安装空间，后期如果需要新增流量检测仪表、控制阀组，也预留了对应的安装段与操作空间，支架的固定点位全部对应管廊的承重梁位置，不会出现支架悬空、载荷超出结构承重上限的问题。不同管径的管线排布遵循“大管靠下、小管靠上，高压管在内、低压管在外”的原则，既方便大口径管道的承重支撑，也便于小口径分支管的后期维护更换，所有管线的连接法兰位置都避开了支架正上方，给螺栓拆装预留了足够的操作空间。针对管路的热胀冷缩问题，模型里在长直管线段预留了自然补偿的弯管段，不需要额外加装膨胀节就能抵消温度变化带来的管路形变，降低了后期的运维成本与泄漏风险。
