垂直水平双向测量用巴洛轮组结构

　　这套轮组结构的核心应用场景集中在工业自动化检测工位，主要承担垂直、水平两个正交方向的位移量传递与基准定位功能，并非作为动力传输的枢轴部件使用，这点在结构设计之初就做了明确的功能边界划分，避免后续选型时出现功能错配。从实际落地的工位适配来看，它常被集成在多维度尺寸检测设备的执行端，配合接触式测头完成工件形位公差的自动测量，比如精密冲压件的平面度、同轴度检测工位，或是小型机加工件的双向尺寸快速筛查环节，轮体的转动顺滑度直接决定了测量数据的重复精度，因此在结构设计时对轮轴的同轴度、支撑座的装配公差都做了严格约束。

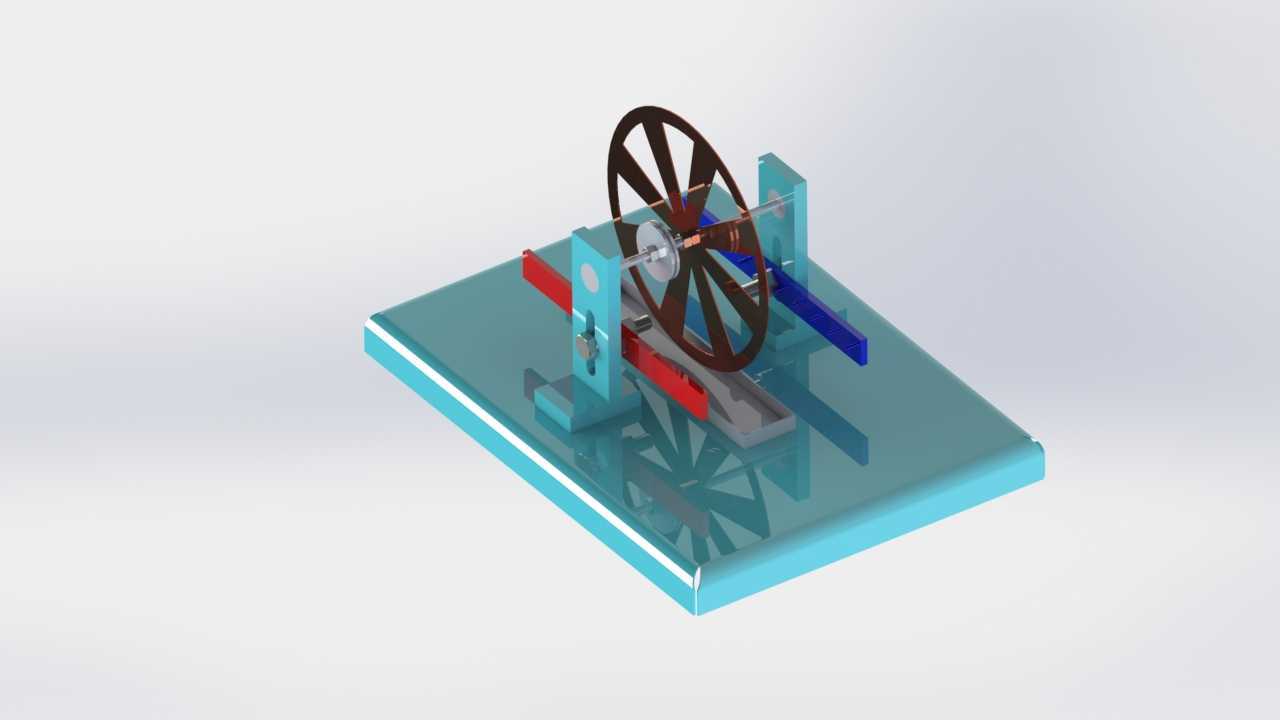

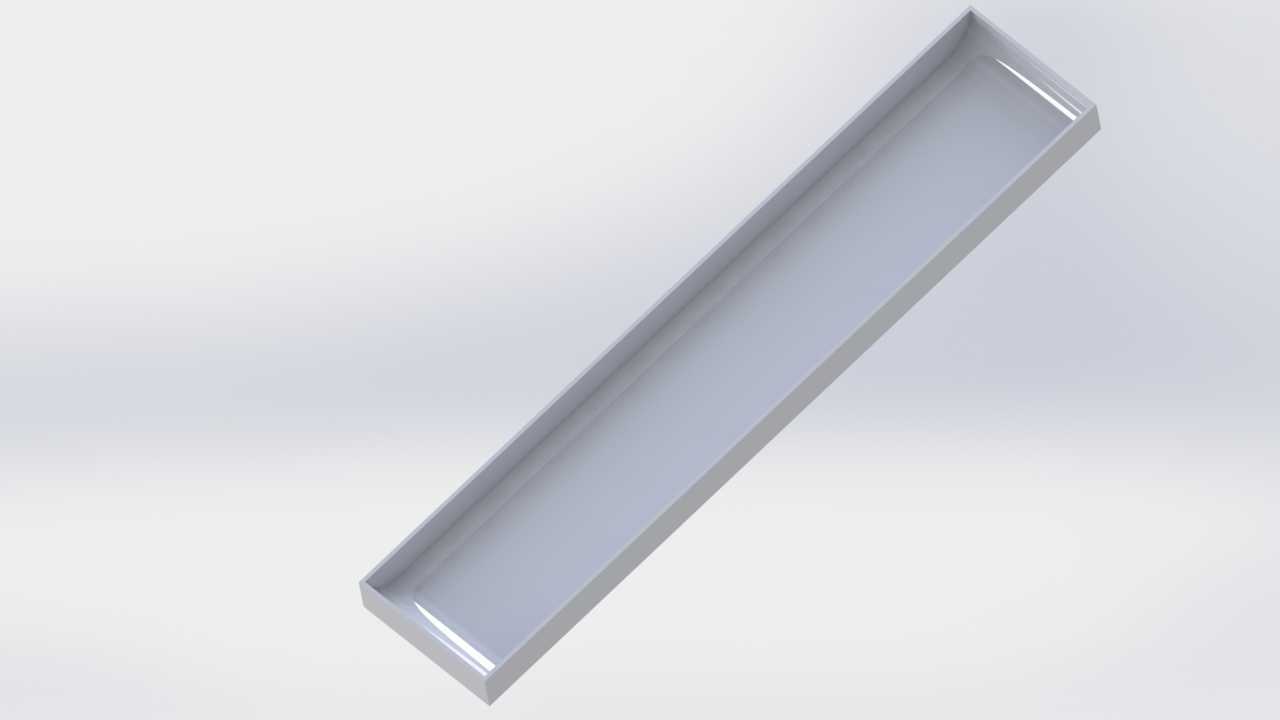

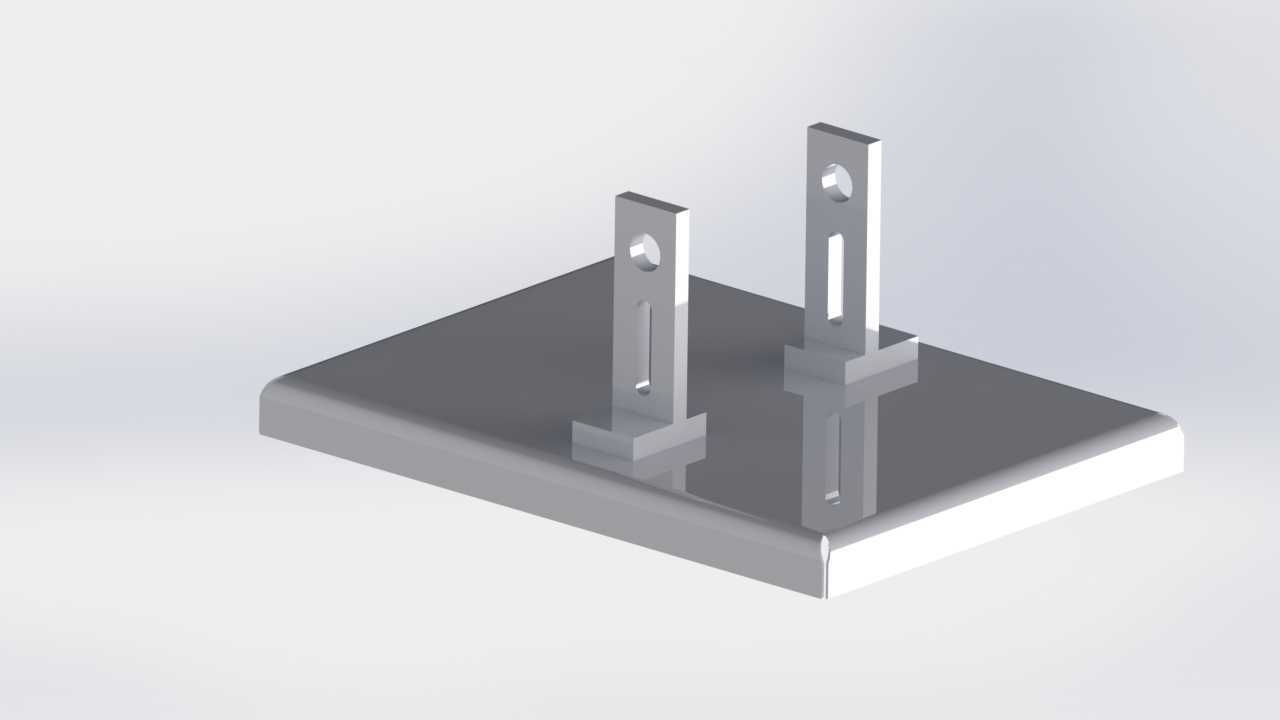

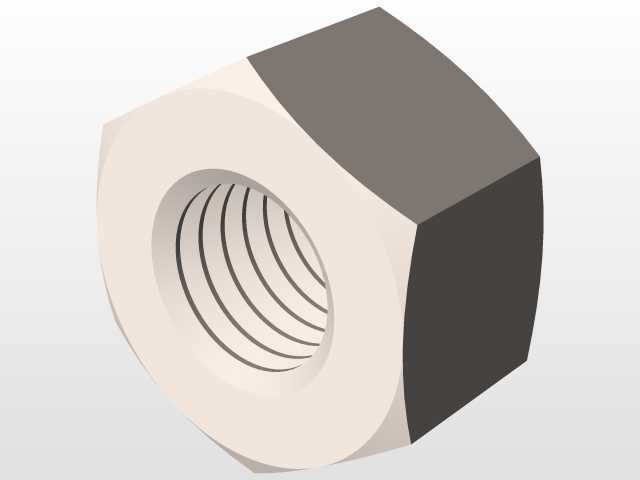

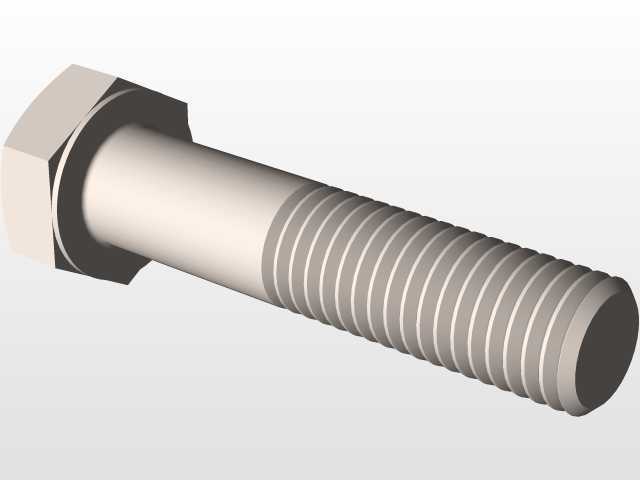

　　整体结构采用分体式基座承载设计，底部的透明防护基座同时承担安装基准与安全防护双重作用，基座上预留的安装孔位完全适配主流检测设备的工作台T型槽间距，安装时不需要额外做转接板加工，能直接通过内六角螺栓完成固定，基座的整体厚度控制在合理范围，不会过多占用检测工位的垂直安装空间，对于紧凑布局的自动化检测线来说，这种低安装高度的设计能有效减少周边机构的干涉风险。支撑轮组的立式支架采用对称式布局，两个支架分别固定在基座两侧的定位槽内，支架上的轴承安装孔采用一次装夹镗孔加工，保证两侧孔位的同轴度误差控制在0.02mm以内，避免轮轴转动时出现卡滞或偏磨问题。

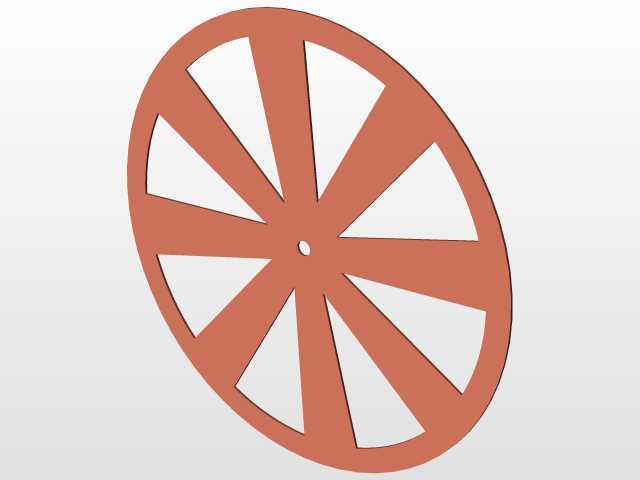

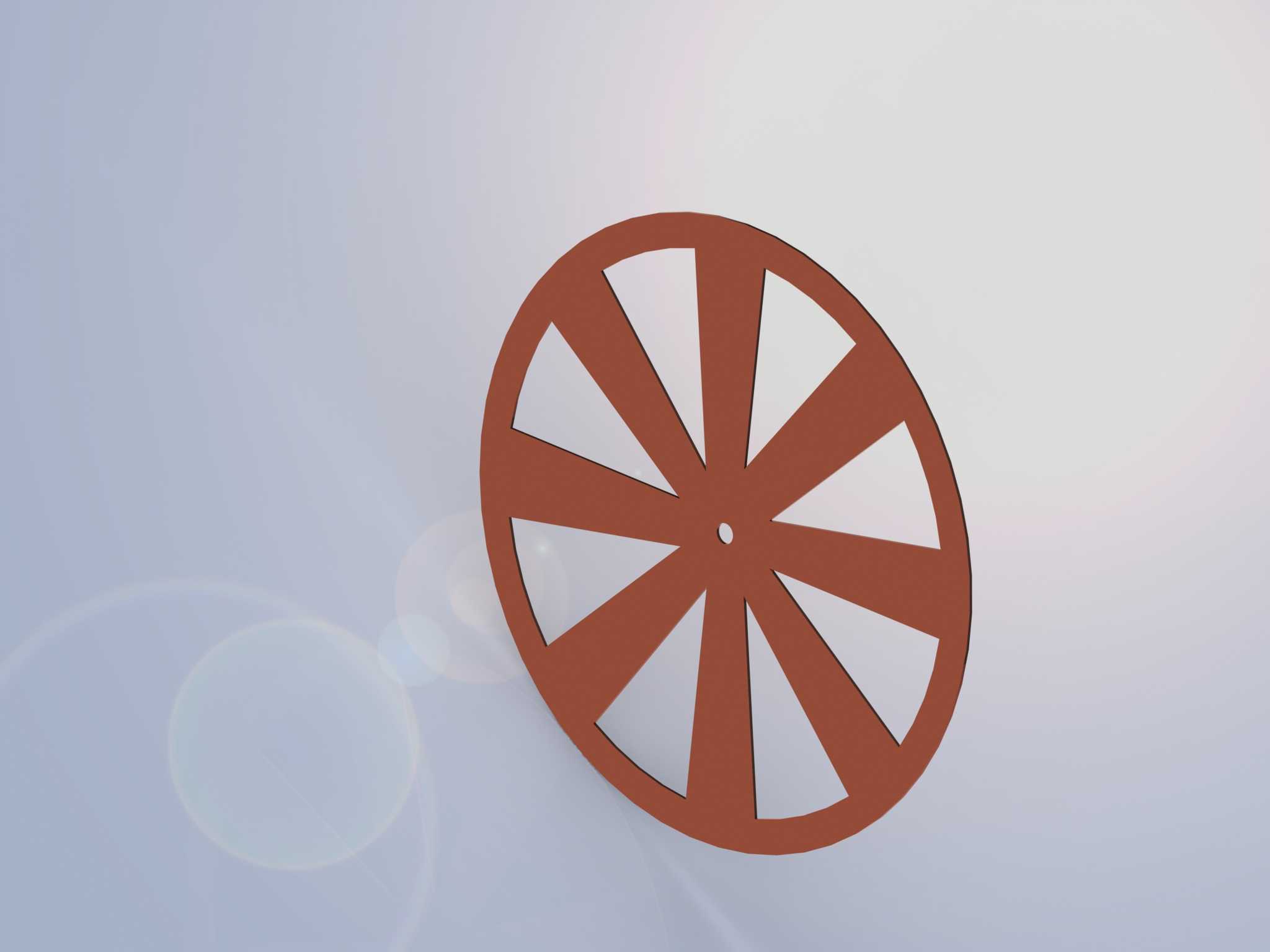

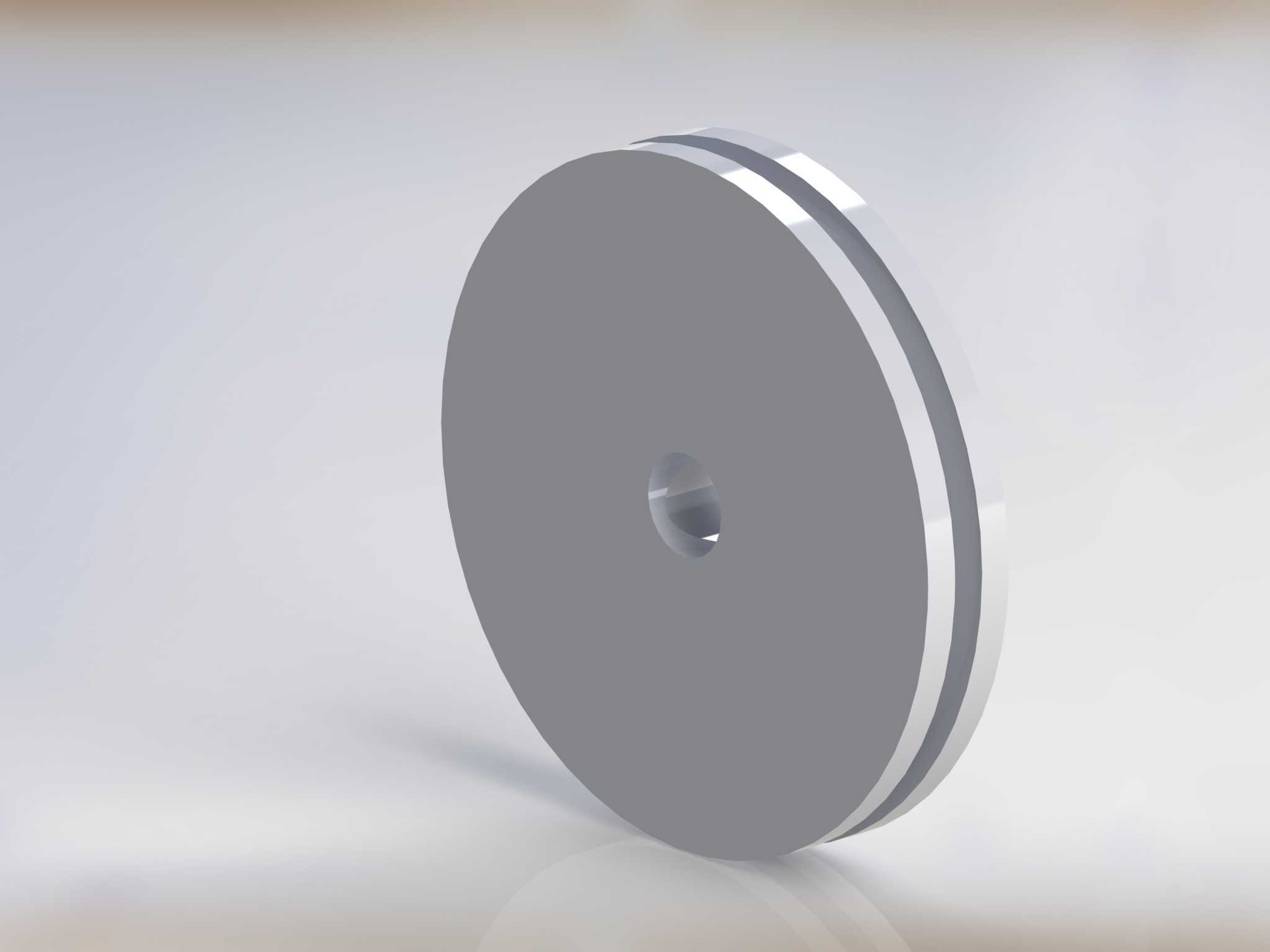

　　轮体本身采用多辐条结构设计，在保证整体刚性的前提下尽可能降低转动惯量，当测头带动轮体做小角度往复转动时，不会因为惯量过大导致测量超调，辐条的均匀分布也让轮体的动平衡性能更优，即使在高速往复测量的工况下，也不会产生额外的振动干扰测量精度。轮轴与支架之间采用微型深沟球轴承作为转动支撑，轴承内圈与轴采用过盈配合，外圈与支架孔采用过渡配合，装配时通过轴用挡圈完成轴向定位，不需要额外的锁紧结构，既简化了装配流程，也方便后续的维护更换。

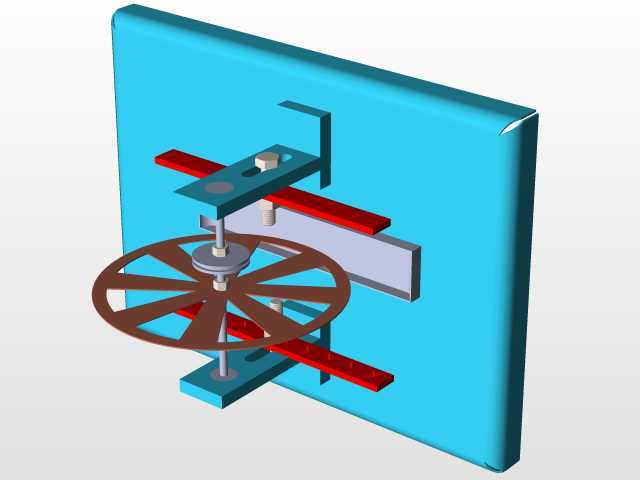

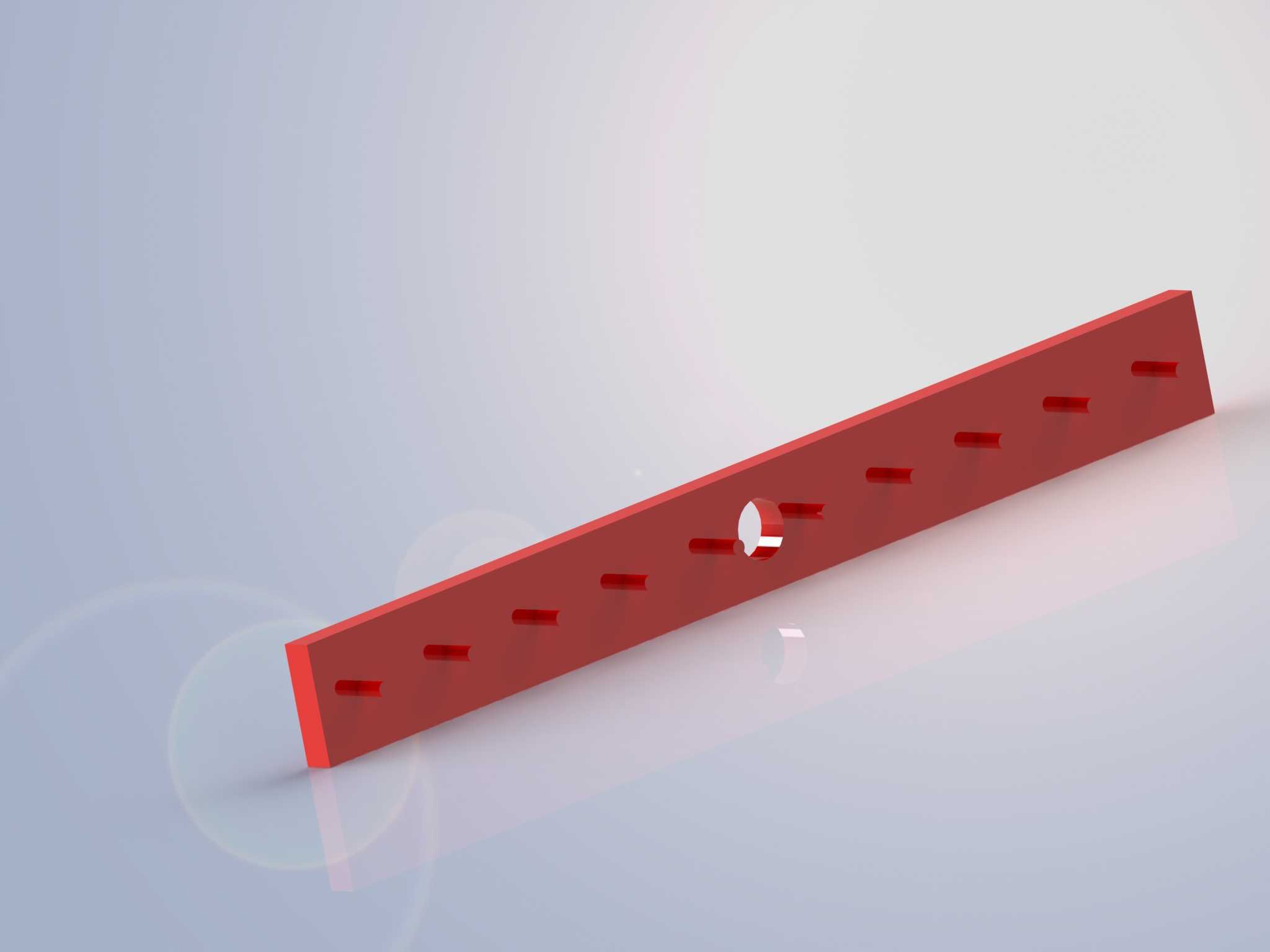

　　在轮组的两侧还设置了可调式限位组件，红蓝两色的限位块分别对应垂直、水平两个测量方向的行程限位，限位块的位置可以沿着基座上的导向槽做无级调整，调整到位后通过侧面的紧定螺钉完成固定，能适配不同测量行程的检测需求，不需要重新加工限位结构。导向槽的加工精度直接决定了限位块的重复定位精度，因此槽的侧面与基座安装面的垂直度公差被严格控制，保证限位块调整后不会出现偏斜，避免行程限位时出现硬接触损伤轮体表面。

　　设计过程中特意规避了传统轮组结构作为动力传输件的设计思路，没有在轮轴上预留键槽或联轴器安装位，从结构根源上避免了用户将其错用为传动枢轴的可能，轮轴的两端仅做了光轴处理，表面粗糙度达到Ra0.8，保证与轴承内圈的配合面贴合均匀。轮体的外圆表面做了硬化处理，表面硬度达到HRC45以上，长期与测头接触也不会出现磨损凹痕，能长期维持测量基准的精度稳定性。

　　从安装边界来看，整套结构的横向宽度、纵向深度都经过紧凑化设计，在满足功能需求的前提下尽可能缩小占用空间，周边预留的操作间隙足够完成日常的清洁、轴承润滑等维护工作，不需要拆解周边的其他检测组件就能完成维护操作，降低了设备的后期运维成本。基座底部做了防滑处理，即使在有轻微振动的检测工位上，也不会因为长期振动出现安装螺栓松动的问题，保证长期使用的结构稳定性。
